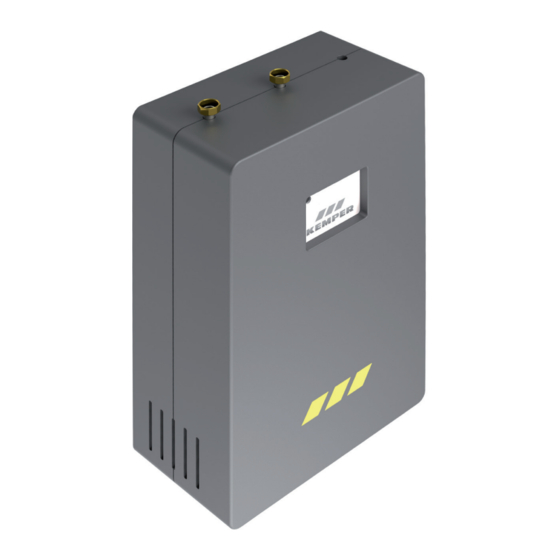

Kemper FK-5 Serviceanleitung

Vorschau ausblenden Andere Handbücher für FK-5:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
FK-5 Sicherheitstrennstation
Fig. 369

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kemper FK-5

Inhaltszusammenfassung für Kemper FK-5

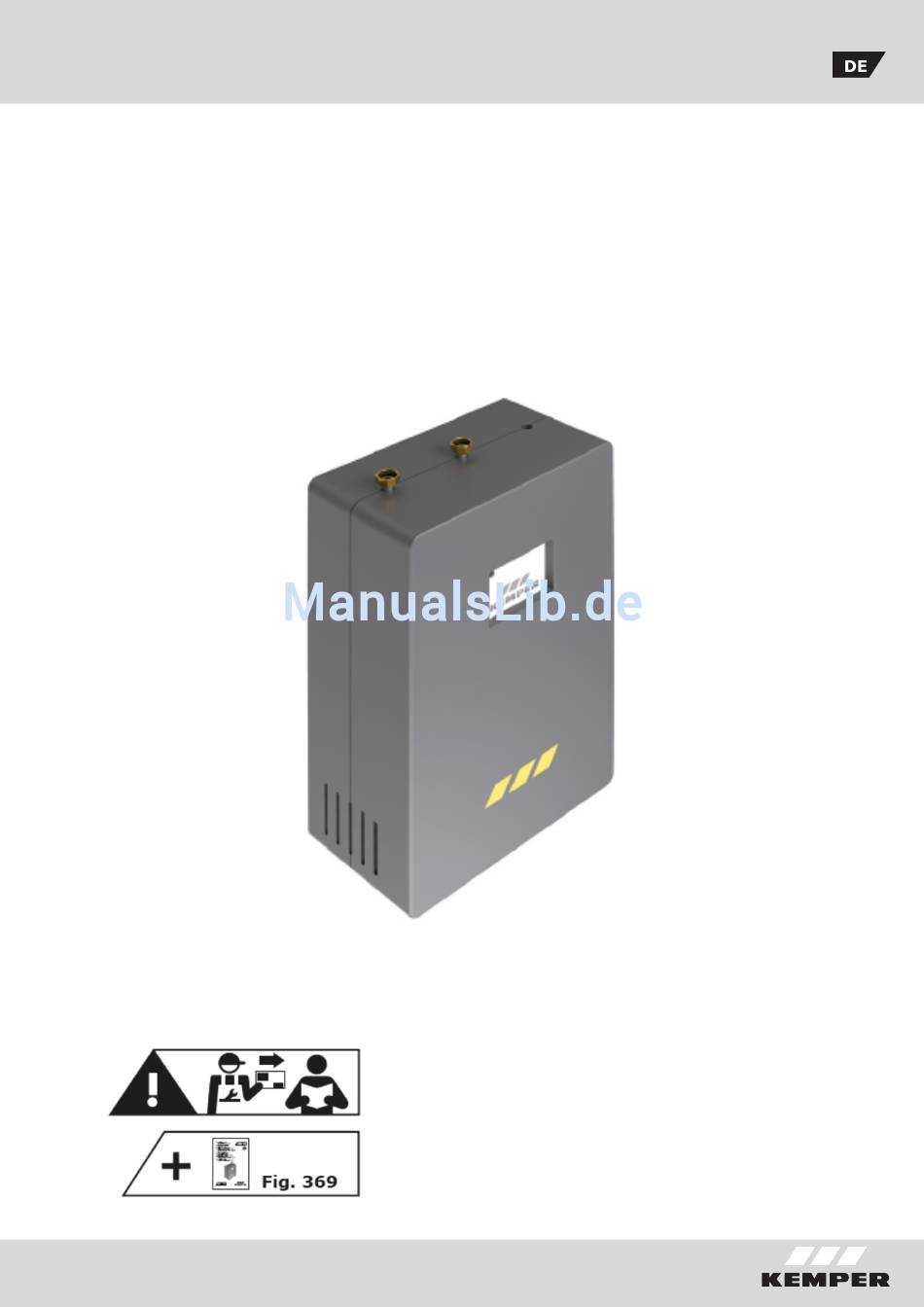

  • Seite 1 Serviceanleitung FK-5 Sicherheitstrennstation Fig. 369...
  • Seite 2 Montage und Gebrauch Gefahr! Arbeiten Anleitung vor Montagebeginn oder Gebrauch spannungsführenden Bauteilen ist sorgfältig lesen und den Anweisungen folgen! die Anlage unbedingt spannungs- Anleitung an den Anlagenbetreiber weitergeben frei zu schalten. und zur späteren Verfügung aufbewahren! Warnung! Montage und Wartung nur durch sachkundige, qualifizierte Fachkraft mit einer Hinweis! Vor Arbeiten an der Qualifikation...
  • Seite 3 Diese Anleitung beschreibt den Austausch verschiedener Komponenten der Station Ersatzteilartikel Art.-No. Bezeichnung Seite Pos. 3691102000 Pumpe 3HM04P für DN 20 3691102500 Pumpe 5HM05P für DN 25 3691200100 Drucktransmitter Typ 501 für DN 20 | DN 25 3691200200 Drucktransmitter Typ 525 für DN 20 | DN 25 3691300100 Magnetventil für DN 20 | DN 25 3691400100...

  • Seite 4: Inbusschrauben Unterhalb Der Pumpe

    Montagebeschreibung zum Austausch der jeweiligen Bauteile Pumpe DN 20 | DN 25 Art.-No. 3691102000 | 3691102500 Arbeiten dürfen nur von einer Elektrofachkaft durchgeführt werden! Anlage vom Stromnetz trennen! Druckleitung absperren. Behälter entleeren. Entleerventil abschrauben. Ggf. Set-Behälterreinigung entfernen. Verschraubungen an der Saug- und Druckleitung lösen.
  • Seite 5 Pumpenkabel abklemmen. Ader Braun Klemme L Ader Blau Klemme Z2/U1 Ader Grün-Gelb Klemme Erde Kabelverschraubung lösen und Pumpenkabel herausziehen. Pumpe herausnehmen und Schwingungsdämfer demontieren. 1.10 Bei Pumpeneinbau in umgekehrter Reihenfolge vorgehen. 1.11 Ggf. Pumpe entlüften (siehe Montageanleitung Punkt 28). 1.12 Anlage auf Funktion und Dichtigkeit prüfen.

  • Seite 6: Kabel Aus Dem Steuerungsgehäuse

    Steuerungsgehäuse mit Schlitz-Schrauben- dreher öffnen. Kabel vom Drucktransmitter abklemmen. Kabel Weiß Klemme Nr. 17 Kabel Grün Klemme Nr. 28 Kabel Braun Klemme Nr. 29 Kabeldurchführung lösen. Kabel aus dem Steuerungsgehäuse ziehen und Drucktransmitter aus dem Gehäuse des Rückflussverhin- derers gegen den Uhrzeigersinn her- ausdrehen.

  • Seite 7: Anlage Vom Stromnetz Trennen

    Drucktransmitter Füllstand Typ 525 Art.-No. 3691200200 Anlage vom Stromnetz trennen! Behälter über Enleerventil entleeren oder, falls vorhanden, über Set-Behälterreinigung (siehe Betriebsanleitung Punkt 1.4) mit Hilfe der Steuerung. Kabel vom Drucktransmitter abschrauben und Sensor aus dem T-Stück herausdrehen. Beim Einbau des Drucktransmitters in umgekehrter Reihenfolgen vorgehen.

  • Seite 8: Kabel Vom Magnetventil Abklemmen Und Aus

    Kabel vom Magnetventil abklemmen und aus Dem Steuerungskasten entfernen. Schläuche aus den Steckkupplungen ziehen. Magnetventil von Halterung abschrauben. Steckkupplungen von dem Magnetventil abschrauben. Montage des neuen Ventils in umgekehrter Reihenfolge. K410036900008-00 / 02.2018...
  • Seite 9 Rückflussverhinderer DN 25 für DN 20 | DN 25 Art.-No. 3691400100 Tank und Druckleitung entleeren und absperren. Anlage vom Stromnetz trennen! Verschraubung am Anlagenausgang und Rohrschelle lösen. Wasseraustritt! Verschraubung der Druckleitung an der Pumpe lösen. Wasseraustritt! Unteren Teil der Druckleitung mit Rück- flussverhinderer so weit nach vorne ziehen, dass das Abschrauben des Rückflussver- hinderers möglich ist.
  • Seite 10 Rückflussverhinderer von der Druckleitung abschrauben. Drucktransmitter vom Rückflussverhinderer Abschrauben. Einbau des neuen Rückflussverhinderers in Umgekehrter Reihenfolge. Kegelhalter für Rückflussverhinderer DN 25 Art.-No. 3692000100 Tank und Druckleitung entleeren und absperren. Anlage vom Stromnetz trennen! Kegelhalter des Rückflussverhinderers tauschen. K410036900008-00 / 02.2018...

  • Seite 11: Rückflussverhinderer Komplett Tauschen

    Das Oberteil des Rückflussverhinderers mit Hilfe eines Steckschlüssels (Schlüsselweite 22) lösen. Wasseraustritt! Den neuen Kegelhalter, einschließlich Feder und neuer Oberteildichtung, in umge- kehrter Reihenfolge montieren. Rückflussverhinderer komplett tauschen DN 25 für DN 20 | DN 25 (Siehe Punkt 5 A) Art.-No.

  • Seite 12: Stellantrieb Und Vav In Ventilstellung

    Stellantrieb und VAV in Ventilstellung „geschlossen“ montieren (siehe Punkt 7). Wasserzufuhr öffnen. Entriegelungsknopf drücken, VAV öffnen und Verbindungen auf Dichtigkeit prüfen. VAV Oberteil DN 20 Art.-No. 3692102000 VAV Oberteil DN 25 Art.-No. 3692102500 Anlage vom Stromnetz trennen! Wasserzufuhr absperren. Stellantrieb demontieren. (Siehe Punkt 7) Art.-No.
  • Seite 13 Vor dem Einbau des neuen Oberteils den EPDM Mantel mit geeignetem Armaturenfett leicht einfetten. In umgekehrter Reihenfolge das neue VAV Oberteil montieren. Bei der Montage ist auf die korrekte Ventilführung zu achten. Stellantrieb und VAV in Ventilstellung „geschlossen“ montieren. (Siehe Punkt 7) Art.-No.
  • Seite 14 Entsprechenden Stellantrieb abklemmen und Kabel aus Steuerung herausziehen. Zulauf 1 Kabel Schwarz Nr. 1 Klemme Nr. 17 Kabel Orange Nr. 5 Klemme Nr. 18 Kabel Weiß Nr. 3 Klemme Nr. 19 Kabel Rot Nr. 2 Klemme Nr. 20 Zulauf 2 Klemmschrauben lösen.

  • Seite 15: Montage Des Stellantriebs In Umgekehrter

    Halteblech vom Antrieb abziehen. Halteblech auf neuen Antrieb aufschieben. Montage des Stellantriebs in umgekehrter Reihenfolge. Montage des Stellantriebs in Ventilstellung „geschlossen“ montieren! Stellantrieb muss auf Position 1 Stehen. K410036900008-00 / 02.2018...
  • Seite 16 Einstellung des Stellantriebes Stellantrieb kann über gedrückten (schwarzen) Entriegelungsknopf verstellt werden. Steuerung - Regler für DN 20 | DN 25 Art.-No. 3691700100 DN 20 Art.-No. 3691700200 DN 25 Arbeiten dürfen nur von einer Elektrofachkaft durchgeführt werden! Alle Einstellungen gehen verloren! Wenn notwendig, alle anlagenspezi- fischen Konfigurationen (Pumpenein- schaltdruck, Spül-Betriebszeiten und...
  • Seite 17 Alle Kabel aus dem Gehäuse ziehen. Die vier Inbusschreiben M4 in den Ecken des Gehäuses lösen und Steuerung entfernen! Neue Steuerung einsetzen und anschrauben. Alle entfernten Kabel der Anbauteile nach Anleitung wieder auflegen. Stromversorgung Anlage Stromversorgung Pumpe Temperatursensor 1; 2; 3 5;...

  • Seite 18: Alle Notwendigen Einstellungen Wieder

    Gehäuse schließen und Anlage an das Stromnetz anschließen. Alle notwendigen Einstellungen wieder Vornehmen und Anlage nach Anleitung in Betrieb nehmen (siehe Betriebsan- leitung). Pumpenrelais für Regler DN 20 | DN 25 Art.-No. 3691900100 Anlage vom Stromnetz trennen! Vor Arbeiten an der Platine ist sicherzustellen, dass Sie nicht elektrostatisch aufgeladen sind.
  • Seite 19 Die beiden roten Adern (Relais-Ansteuerung) demontieren. Die beiden blauen Adern (Leistungskontakte) demontieren. Die Befestigungsschrauben des Pumpen- relais entfernen. Neues Relais einsetzen und in umgekehr- ter Reihenfolge wieder montieren. Gehäuse schließen und Anlage an das Stromnetz anschließen. Funktionskontrolle durchführen. K410036900008-00 / 02.2018...
  • Seite 20 Gebr. Kemper GmbH + Co. KG Harkortstr. 5, D-57462 Olpe Tel. 02761 891-0 Fax 02761 891-175 info@kemper-olpe.de www.kemper-olpe.de K410036900008-00 / 02.2018...
