EX-
EX
EX
-
-
44011
44011-
44011
-
-
2 / 44211
2 / 44211
2 /
44211-
-
-
2
2
2
HARDWARE INSTALLATION :
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slot Blech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 9x/2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD2\" und dann das Verzeichnis ihres Betriebssystems in das jeweilige
Feld für die Quelle/Pfad ein und klicken sie auf >Weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken
sie auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter
„Anschlüsse (COM und LPT)" einen neuen „PCI Port" z.B. (LPT2) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie auch die Port Nummer ändern, klicken sie z.B. auf >LPT3<
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen LPT1 und 2
wählen!
Windows Server 200x:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD2\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003: "XP32" oder "XP64", für den Server 2008: „Vista32" oder
„Vista64" und für den Server 2008 R2: „Win7_32bit" oder Win7_64bit" in das jeweilige
Feld für die Quelle/Pfad ein und klicken sie auf >Weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (LPT2) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie auch die Port Nummer ändern, klicken sie z.B. auf >LPT3<
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen LPT1 und 2
wählen!
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
44011
44011
44011-
-
-
2 / 44211
2 /
2 / 44211
44211-
-
-
TREIBER INSTALLATION :
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden, können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version. In einigen neueren Versionen wird die Karte sogar automatisch beim
Start Installiert.
2
2
2
Deutsch
Deutsch
Deutsch
3

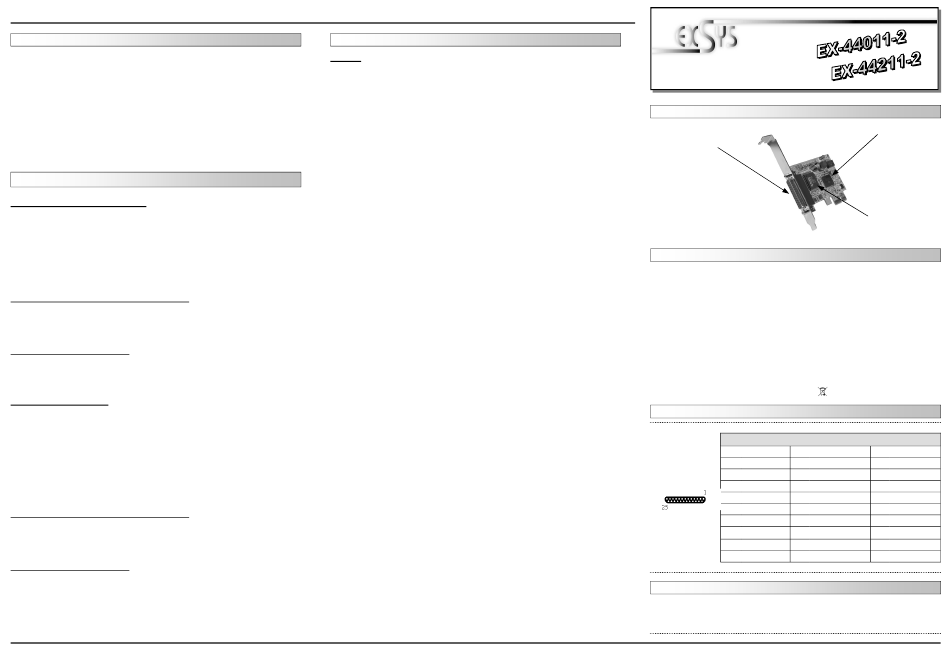

User Manual
User Manual
Vers. 1.0 / 30.06.11
LAYOUT :
P1: 25 Pin female
parallel connector
Bi-directional
DESCRIPTION & TECNICAL INFORMATION :
The EX-44011-2 is a plug & play parallel expansion card for the PCI Express Bus.The
EX-44011-2 PCI-Express bus plug & play parallel card is equipped with one bi-
directional Centronics parallel interface. In combination with the fast PCI-Express bus it
provides a secure data transfer. It supports all PCI-Express slots x1 to x16. It is not
possible to change the address or IRQ settings manually because they will be obtained
automatically by the system BIOS and operating system. The EX-44011-2 provides one
25 Pin female connector for attaching peripheral unit's such as (printer, tape backups,
etc.) with Centronics parallel interface. The EX-41211-2 is a Low profile card (8cm slot).
Both cards are WHQL certified.
Compatibility:
PCI Express x1 till x16
Operating system:
WIN ME/2000/XP/Vista/7/Server 200x/(Linux by OS)
Connections:
1 x 25 Pin D-SUB parallel female connector
Extent of delivery: EX-44011-2 or 44211-2 , Driver CD, English manual
CE CE CE CE
Certificates:
/ FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
DB 25F:
Parallel 25 Pin female connector (P1):
Pin
Signal
Pin
1
STROBE
10
ACKNOWLEDGE
2
DATA 0
11
3
DATA 1
12
PAPER EMPTY
4
DATA 2
13
SELECT
5
DATA 3
14
AUTO FEED
6
DATA 4
15
ERROR
7
DATA 5
16
8
DATA 6
17
SELECT INPUT
9
DATA 7
18
GROUND
HARDWARE INSTALLATION :
If you are ready with the jumper settings, please proceed with the following installation
instructions. Because the designs of computers are different, only general installation
instructions are given. Please refer your computer's reference manual whenever in doubt.
4
PCI-Express Bridge
Parallel Chip EPP/ECP
with 32-Byte Buffer and
PCI-Bridge
Signal
Pin
Signal
19
GROUND
BUSY
20
GROUND
21
GROUND
22
GROUND
23
GROUND
24
GROUND
INIT
25
GROUND
