  • Seite 5: Beschreibung Der Sämaschine

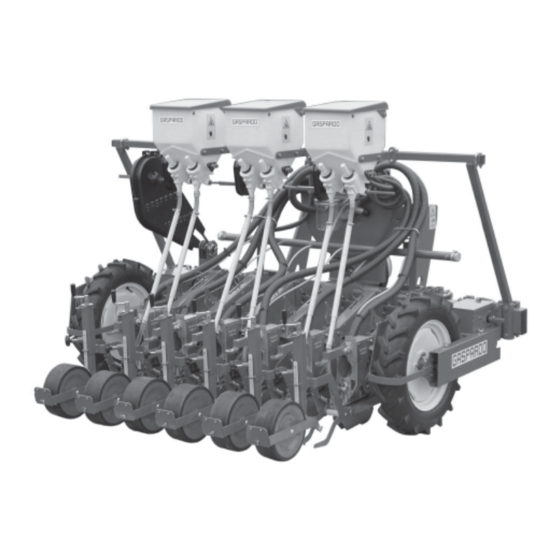

    1.0 VORWORT 1.2 BESCHREIBUNG DER SÄMASCHINE Die pneumatischen Sämaschinen für Gemüse sind das Ergebnis der Erfahrung, die GASPARDO auf dem Bereich des Dieses Heft beschreibt die Betriebs- und Wartungsanleitungen. Das Präzisionssäens gesammelt hat. Die rationelle modulare vorliegende Heft ist integrierender Teil des Produkts und muß während Bauweise der Bauteile machen aus dieser Sämaschine eine...

  • Seite 6: Technische Daten

    = Kontinuierliches, gleichbleibendes Niveau des akustischen Druckes (Durchschnittwert A) in der “Position des Maschinenbedieners”. Die Angaben bezüglich der technischen Daten und Modelle sind unverbindlich. Der Hersteller behält sich das Recht vor, diese Angaben ohne Vorankündigung zu ändern. mod. ORIETTA «N» mod. OLIMPIA «N» [mod. ORIETTA «W»] [mod.

  • Seite 7: Identifizierung

    DEUTSCH GEBRAUCH UND WARTUNG 1.4 IDENTIFIZIERUNG fig. 1 edes einzelne Gerät ist mit einem Identifizierungsschild (Abb. 1) ausgestattet, mit folgenden Angaben: 1) Firmenzeichen und Adresse des Herstellers; 2) Typ und Modell der Maschine; 3) Leergewicht, in Kilogramm. 4) Gesamtgewicht, in Kilogramm. 5) Serien-Nummer der Maschine;...

  • Seite 8: Zusammenfassend

    DEUTSCH GEBRAUCH UND WARTUNG 1.6 ZUSAMMENFASSEND (Abb. 3) 1) Starrer Rahmen; 7) Druckluftleitung; 2) Hydraulischer Klapprahmen; 8) Manometer; 3) Antriebsräder mit Getriebe; 9) Vakuummeter; 4) Säaggregat; 10) Zapfwelle; 5) Gebläse; 11) Granulatstreuer; 6) Saugluftleitung; 12) Typenschild. fig. 3 cod. G19502812...

  • Seite 9: Warnsignale Und Anzeigesignale

    DEUTSCH GEBRAUCH UND WARTUNG 1.7 WARNSIGNALE UND ANZEIGESIGNALE 5) Sturzgefahr. Nicht auf die Ma-schine steigen. 6) Verfanggefahr. Von laufenden Teilen Abstand halten. Die beschriebenen Signale sind an der Maschine angebracht 7) Quetschgefahr beim Schliessen. Den nötigen Abstand zur (Abb. 4). Sauber halten und auswechseln, falls sie abfallen Maschine einhalten.
  • Seite 10 DEUTSCH GEBRAUCH UND WARTUNG SICHERHEITS- Hubvorrichtung angekuppelte Gerät absenken, den Motor abstellen, die Feststellbremse ziehen und den UNFALLVERHÜTUNGS-BESTIMMUNGEN Zündschlüssel aus der Steuertafel ziehen. Sicherstellen, daß sich niemand den Chemikalien nähern kann. Das Gefahrsignals in diesem Heft besonders beachten. 16) Nie den Fahrerplatz verlassen, wenn der Schlepper in Betrieb ist.
  • Seite 11 DEUTSCH GEBRAUCH UND WARTUNG Teilnahme am Straßenverkehr 50) Die Kardanwelle nur reinigen und fetten, wenn die Zapfwelle 29) Bei der Teilnahme am Straßenverkehr sind die ausgeschaltet ist, der Motor stillsteht, die Feststellbremse Bestimmungen der Straßen-verkehrsordnung zu beachten, gezogen und der Zündschlüssel herausgezogen ist. die in dem jeweiligen Land gelten.

  • Seite 12: Einbau Am Schlepper

    DEUTSCH GEBRAUCH UND WARTUNG Sichere Wartung 3.0 BETRIBSANLEITUNGEN Bei der Arbeit und der Wartung sind geeignete individuelle Schutzmittel anzuwenden: Um eine optimale Leistung des Geräts zu erhalten, sind immer die folgenden Anleitungen zu beachten. ACHTUNG Alle Wartungs, Einstellungs, und Rüstarbeiten dürfen nur bei Arbeitsanzug Handschuhe Schuhwerk Brille Ohrenschutz...

  • Seite 13: Abkuppeln Der Säemaschine Vom Schlepper

    DEUTSCH GEBRAUCH UND WARTUNG 2) Den oberen dritten Punkt (2, Abb. 8) ankuppeln. Der Stift fig. 8 muß durch seinen Splint blockiert werden; mit der Einstellzugstange (3, Abb. 8) die Sämaschine senkrecht zum Boden ausrichten (Abb. 9). 3) Block the movement of the parallels of the tractor on the horizontal plane using the stabilizers provided, so eliminating the side swaying of the equipment.

  • Seite 14: Anpassung Der Gelenkwelle

    DEUTSCH GEBRAUCH UND WARTUNG 3.3 ANPASSUNG DER GELENKWELLE Die mit der Maschine gelieferte Kardanwelle hat Standardlänge, weshalb es erforderlich sein kann, diese anzupassen. In diesem Fall wendet man sich vor der Ausführung dieses Eingriffes an den Hersteller der Gelenkwelle, damit die cm 15 min Anpassung durchgeführt wird.
  • Seite 15 DEUTSCH GEBRAUCH UND WARTUNG Fahren auf öffentlichen Straßen Das Ballastgewicht, das gemäß der Formel erforderlich ist, ist als Mindestballast für die Teilnahme am Straßenverkehr Wenn man auf öffentlichen Straßen fährt, müssen hinten die anzusehen. Wenn es aus Leistungsgründen des Schleppers rückstrahlenden Dreiecke, das Standlicht und die Blinker montiert oder zwecks besserer Trimmlage der Sämaschine bei der Arbeit werden.

  • Seite 16: Betriebsbeschreibung

    DEUTSCH GEBRAUCH UND WARTUNG 3.7 USAMMENKLAPPBARER RAHMEN 3.7.1 BETRIEBSBESCHREIBUNG Dank einem öldynamischen System erlaubt Die Sämaschine ist ausschließlich für den angeführten Betrieb Maschinenrahmen das Einklappen der Seitenenden (Abb. 14), zu verwenden. Jeder andere Gebrauch, der von den hier an denen die Säaggregate angebracht sind. Dadurch werden beschriebenen Anleitungen abweicht, kann die Maschine die Gesamtabmessungen auf der Straße.
  • Seite 17 DEUTSCH GEBRAUCH UND WARTUNG ÖFFNEN 4) Die Sicherheitsstifte des Rahmens lösen (A, Abb. 16) und in ihren speziellen Sitz legen (B, Abb. 16). 5) Kontrollieren, dass die öldynamische Schläuche korrekt angeschlossen sind (siehe Kapitel 3.1). 6) Die öldynamische Anlage einschalten, um den Rahmen zu öffnen (Abb.
  • Seite 18 5) Samenandruckrad; 6) Vorderes andruckrad; 7) Hinteres andruckrad; 8) Einstellkurbel der satiefe; 9) Hebel zum hochhangen des saelement; 10) Säelementfeder; fig. 18 11) Klutenraumer; 12) Griff zum Anheben des Säschars. mod. OLIMPIA ORIETTA «N» (min. 14 cm) fig. 19 cod. G19502812...
  • Seite 19 DEUTSCH GEBRAUCH UND WARTUNG ORIETTA «W» (min. 23 cm) fig. 20 5 5 13 5 5 13 5 5 OLIMPIA «N» (min. 26 cm) - [OLIMPIA «W» (min 22 cm)] fig. 21 «N» 4÷9 47÷42 4÷9 22÷17 4÷9 22÷17 4÷9 47÷42...

  • Seite 20: Einstellung Der Säscharen-Reissertiefe

    F - Bandaussaat Säschar (mm 60) für Mohrrubensaat; DR- Doppelreihenschar (70 mm) (siehe Kapitel 3.8.5). TR - Säschar mit drei Reihen (50 mm) (siehe Kapitel 3.8.5). ORIETTA «N» ORIETTA «W» OLIMPIA Wichtig! Sollte die Saschar nicht tief gernug durchfürchen, zu senken der Federspannung mit Kurbel (10, Abb.

  • Seite 21: Regelung Des Druckes Auf Das Element

    Feder dagegen zu spannen, um zu verhindern, dass das Element im Boden versinkt. 3.8.3 REIHENABSTAND SÄMASCHINE OLIMPIA ( Abb. 26) Die Sämaschine OLIMPIA übernimmt die für das Modell ORIETTA fig. 26 entwickelten Grundmerkmale (Rahmen, Getriebe, Treibräder, usw.) und unterscheidet sich durch die unterschiedlichen Merkmale des Säelements, an dem zwei getrennte Säeinheiten...

  • Seite 22: Vorderer Klütenräumer

    DEUTSCH GEBRAUCH UND WARTUNG 3.8.6 ANDRUCKRADER fig. 28 Die verschiedene Ausführungen von vorderem (1,2 und 3) und hinterem (1,2,3 und 4) Abb. 28 Tandemdruckräder werden, je nach Saat - und Bodenart, eingesetzt: 1) Weichgummirad für leichte, feuchte und sandige Böden; 2) Hartgummirad für leichte, feuchte und sandige Böden;...

  • Seite 23: Einstellung Der Überlaufplatt

    DEUTSCH GEBRAUCH UND WARTUNG 3.9 SÄAPPARAT In die Säapparate (Abb. 31) wird eine Scheibe montiert (1, Abb. 31), die je nach Samengröße (der Samen darf nicht in das Loch eintreten - siehe Tabelle 3.10.2) gewählt wird. Der an der Scheibe erzeugte Unterdruck erlaubt das Ansaugen des Saatguts, das nach einer korrekten Sortierung auf den Boden abgegeben wird.
  • Seite 24 DEUTSCH GEBRAUCH UND WARTUNG 3.10 AUSSAAT 3.10.2 TABELLE SÄSCHEIBEN 3.10.1 REGULIERUNGEN FÜR DIE STREUUNG Loecher Ø Samen Die Regulierungen für die Streuung müssen nach: - der Art des zu verteilenden Samens; Zichorien S. - des Längsabstandes zwischen den einzelnen Samen Kopfsalat bestimmt werden.
  • Seite 25 DEUTSCH GEBRAUCH UND WARTUNG Interfila cm. - Row spacing cm. - Reihenabstand cm. Ecart. Entre les rangs . - Interlineas cm. N° semi per ha - Nr. Of seede for ha - Samenanzahl/ha - ha - Nr de semis par ha - N° de semellas por ha 0,95 7.518.571 7.017.333...
  • Seite 26 DEUTSCH GEBRAUCH UND WARTUNG 3.10.3 SAATGUTBEDARF-TABELLE « ORIETTA - EINREIHIG » N° semi per ha - Nr. Of seede for ha - Samenanzahl/ha - Nr de semis par ha - N° de semellas por ha 0,95 0,95 7.518.571 7.017.333 6.578.750 6.191.765 5.847.778 5.540.000 5.263.000 5.012.381 4.784.545 4.576.522 4.385.833 4.210.400 4.048.462...
  • Seite 27 DEUTSCH GEBRAUCH UND WARTUNG « ORIETTA - DOPPELREIHE » « OLIMPIA » 0,95 0,95 15.037.143 14.034.667 13.157.500 12.383.529 11.695.556 11.080.000 10.526.000 10.024.762 9.569.091 9.153.043 8.771.667 8.420.800 8.096.923 1,00 1,00 14.285.714 13.333.333 12.500.000 11.764.706 11.111.111 10.526.316 10.000.000 9.523.810 9.090.909 8.695.652 8.333.333 8.000.000 7.692.308...
  • Seite 28 DEUTSCH GEBRAUCH UND WARTUNG « ORIETTA - DREIERGRUPPE REIHENSÄSCHAR » Interfila cm. - Row spacing cm. - Reihenabstand cm. - Ecart. Entre les rangs. - Interlineas cm. N° semi per ha - Nr. Of seede for ha - Samenanzahl/ha - Nr de semis par ha - N° de semellas por ha...
  • Seite 29 DEUTSCH GEBRAUCH UND WARTUNG 3.10.4 TABELLE AUSSAATLÄNGSABSTAND REGOLAZIONE DISTANZE DI SEMINA SEEDING DISTANCE ADJUSTMENT AUSSAATLANGSABSTAND GASPARDO Seminatrici S.p.A. DISTANCE LONGITUDINALE D'ENSEMENCEMENT DISTANCIA LONGITUDINAL DE SIEMBRA Ruota Cambio Wheel Gearbox Roue Boite vit. Getriebe Rueda Caja camb. C - D A - B...
  • Seite 30 DEUTSCH GEBRAUCH UND WARTUNG 3.11 GEBLÄSE Das Gebläse (Abb. 36) bildet ein Vakuum in den Verteilern und ermöglicht somit, daß die Samen in die Säscheibenlöcher angesaugt werden. Die Gebläse wird von einer Kardanwelle angetrieben mit einer Leistung von 540 Umdrehungen/Min. und hat die Aufgabe die zu säenden Saatkörner an den Sascheibenlöcher festzuhalten und nach Beendigung des Saugverfahrens sie fallenzulassen.

  • Seite 31: Höheneinstellung Der Maschine

    DEUTSCH GEBRAUCH UND WARTUNG fig. 39 3.13 HÖHENEINSTELLUNG DER MASCHINE Für diese Säart muss die Räderhohe versetzt werden. Das wird so wie folgt erreicht: - Die Sämaschine an die drei Punkte des Schleppers anschließen. - Die Schraube (A, Abb. 39) des Radtragers herausziehen; - Die Säelemente in Arbeitsposition auf den Boden absenken.

  • Seite 32: Einstellung Der Spurmarkiererscheiben

    DEUTSCH GEBRAUCH UND WARTUNG 3.15 SPURMARKIERER Der Spurreisser ist eine Vorrichtung, die eine parallel zum Schlepperlauf liegende Bezugslinie auf dem Boden zieht. Wenn der Traktor den Lauf beendet und gewendet hat, fährt man mit einem der Vorderräder (Abb. 41) oder mit der Traktormitte (Abb.

  • Seite 33: Spurreisser Für Klapprahmen

    DEUTSCH GEBRAUCH UND WARTUNG fig. 46 fig. 45 SPURREISSER FÜR KLAPPRAHMEN Die Spurreißvorrichtung ist mit einem Ventil ausgestattet, das die beiden Arme abwechselnd betätigt, weshalb nur ein einziger öldynamischer Verteiler des Schleppers verwendet wird. Die öldynamische Druckölleitung ist mit einem Hahn ausgestattet (1, Abb.

  • Seite 34: Verteilung Der Chemischen Produkte

    DEUTSCH GEBRAUCH UND WARTUNG 3.16 VERTEILUNG DER CHEMISCHEN PRODUKTE fig. 50 Die Verteilung von Düngemitteln und Schädlingsbekämpf- ungsmitteln erfolgt mittels der dafür bestimmten Dosierer (1, Abb. 50), die unter den entsprechenden Behältern angebracht sind. Die Dosierer werden durch das Drehen der Ringmutter (2, Abb.
  • Seite 35 Gewicht abweichenden Gewichten (dunkle Zeilen auf der Tabelle) fällt, ist der Hersteller zu kontaktieren. ist der MASCHIO GASPARDO S.p.A. zu kontaktieren. DÜNGERSTREUER - Tabelle Kg/Ha Interfila - Row spacing - Reihenabstand - Distance entre les lignes - Distancia entre las hileras...

  • Seite 36: Speedy Set

    DEUTSCH GEBRAUCH UND WARTUNG SPEEDY SET fig. 54 Der Düngerstreuerbehälter kann mit dem SPEEDY SET (Fig. 54) ausgerüstet werden, der das Einstellen der volumetrischen Dosierungsvorrichtungen MINIMAX (angemessen umgebaut) mit einem einzigen Eingriff auf jedem einzelnen Behälter ermöglicht. Regelmäßig kontrollieren, dass die Schiebeklappen korrekt ausgerichtet sind.

  • Seite 37: Inbetriebsetzung Der Maschine

    DEUTSCH GEBRAUCH UND WARTUNG 4.5 VERTEILUNG DER CHEMISCHEN PRODUKTE 4.0 INBETRIEBSETZUNG DER MASCHINE - Die Behälter und Trichter können manuell oder mittels eines Hubwerks befüllt werden, dessen Hubkapazität über 200 kg liegen 4.1 A NEUE MASCHINE muss und das von den zuständigen Ämtern zugelassen sein - Etwaige zu Transportzwecken von dem Gerät abgebaute Teile muss.

  • Seite 38: Am Ende Der Aussaat

    DEUTSCH GEBRAUCH UND WARTUNG 4.7 AM ENDE DER AUSSAAT 5.0.1 NEUE MASCHINE - Nach den ersten acht Betriebsstunden kontrollieren, daß alle - Die Zapfwelle abschalten. Schrauben korrekt festgezogen sind. - Die Spurreißerarme und den Rahmen mit den entsprechenden Sicherheitsstiften in Transportposition sperren. 5.0.2 BEI BEGINN DER AUSSAATSAISON - Vor dem Befahren öffentlicher Straßen sind die Tanks zu - Die Sämaschine leer anlassen, der Luftdurchfluß...

  • Seite 39: Regelmässige Kontrollen

    DEUTSCH GEBRAUCH UND WARTUNG 5.0.7 REGELMÄSSIGE KONTROLLEN 6.0 ZERLEGEN UND ENTSORGEN DER - Den Reifendruck der Sämaschine überprüfen: MASCHINE Reifendruck 5.00-15 (2,2 bar). Für das Zerlegen und Entsorgen der Maschine hat der Kunde zu 5.0.8 RUHEPERIODEN sorgen. Am Ende der Saison oder wenn eine lange Ruhezeit vorgesehen Vor dem Verschrotten der Maschine ist der Zustand der Maschine ist, wird folgendes empfohlen: genau zu überprüfen und sicherzustellen, dass keine Gerüstteile...
  • Seite 40 DEUTSCH GEBRAUCH UND WARTUNG STÖRUNGEN URSACHEN ABHILFEN Die Sätiefe ist nicht Das Säelement hat keinen ausreichenden 1) Kontrollieren, dass der Zeiger der regelmäßig Hub. Endanschlagstange in Arbeitsposition mit der Mitte des Langlochs übereinstimmt. 2) Kontrollieren, dass die Sätiefe für alle 2) Einige Säelemente säen in größerer Tiefe Säelemente gleich eingestellt wurde.
  • Seite 41 DEUTSCH GEBRAUCH UND WARTUNG STÖRUNGEN URSACHEN ABHILFE 1) Der Längsabstand entspricht nicht dem 1) Die Getriebeverhältnisse anhand der Falsche Ausbringung; Tabellen prüfen; bei zwei Getrieben in der Ausbringungstabelle angegebenen anormaler Antrieb sicherstellen, dass an beiden Getrieben Abstand. die gleichen Einstellungen vorgenommen 2) Das Antriebsrad dreht sich, doch dreht sich werden.
  • Seite 42 cod. G19502812...
  • Seite 43 Notes cod. G19502812...
