Wohler BC 600 Blower Check Multimode Bedienungsanleitung Seite 55

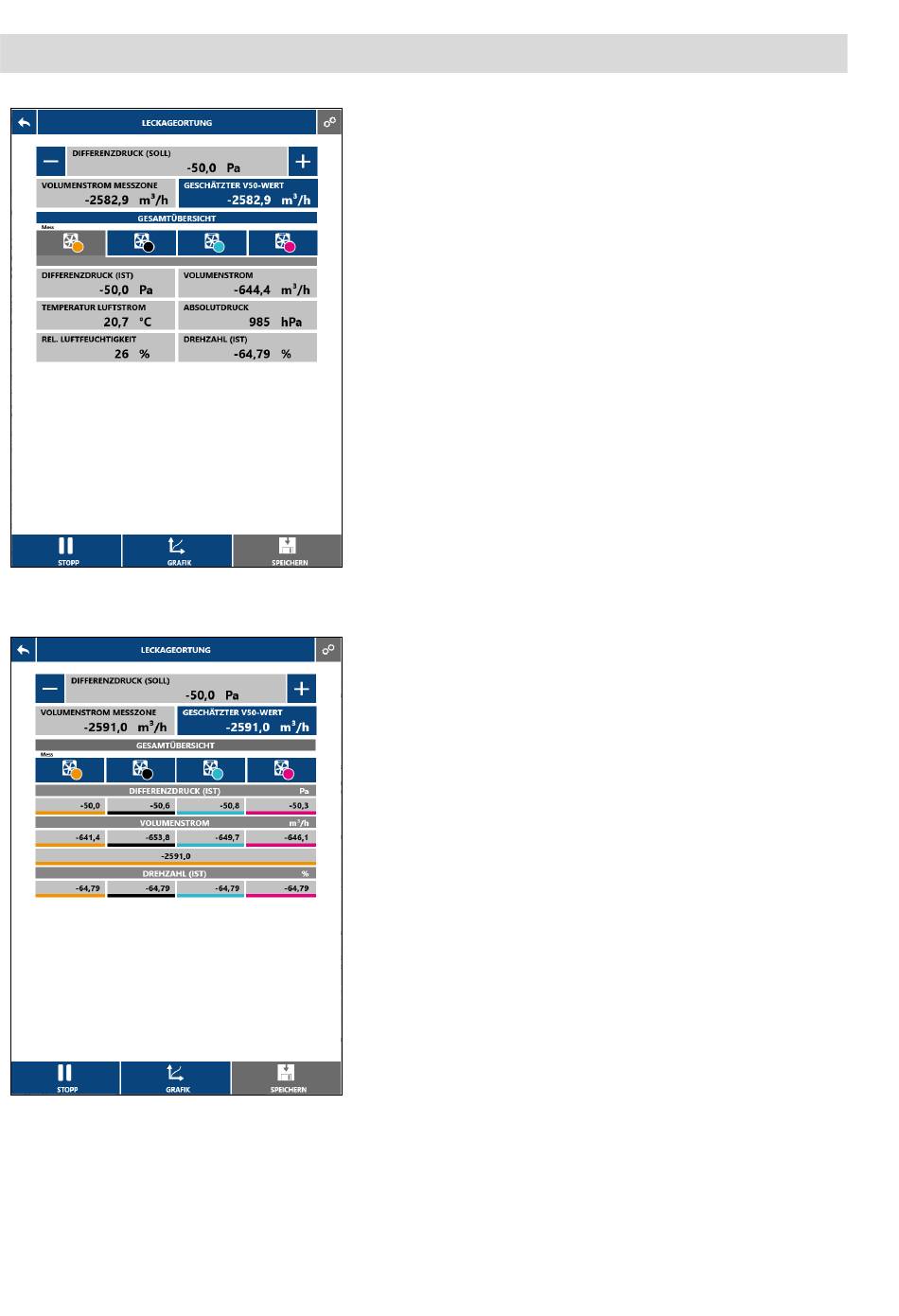

Abb. 53: Leckageortung, laufende Mes-
sung, Einzelansicht
Abb. 54: Leckageortung, laufende Mes-
sung, Gesamtansicht
Tippen Sie auf „Start", um die Messung zu
•
starten.
Es erscheint zunächst die Aufforderung, die Venti-
latorhaube abzunehmen. Nach der Bestätigung
erscheint die nebenstehende Ansicht.
Erläuterung des nebenstehenden Beispiels:
4 Wöhler BC 600 sind im Einsatz. Das Primärge-
rät wird immer links angezeigt. Es werden die
Werte des grau hinterlegten Gerätes angezeigt.
Die Starttaste des Primärgerätes blinkt, bis der
Soll-Differenzdruck erreicht ist. Im Anschluss
leuchtet die Start-Taste des Primärgerätes.
Die Messdaten der grau hinterlegten Ventilato-
reinheit werden im unteren Teil des Displays an-
gezeigt.
Um sich die Messwerte eines anderen Gerä-
•
tes anzeigen zu lassen, tippen Sie auf das je-
weilige Gerät
Tippen Sie auf die Zeile „Gesamtübersicht",
•
um sich die Messwerte aller Ventilatoreinhei-
ten gleichzeitig anzeigen zulassen. Über den
„Zurück-Pfeil" gelangen Sie wieder in die Ein-
zelansicht.
Leckageortung
55
