Wohler BC 600 Bedienungsanleitung

Blower check
Vorschau ausblenden Andere Handbücher für BC 600:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Blower Check
Wöhler BC 600
Technik nach Maß

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wohler BC 600

Inhaltszusammenfassung für Wohler BC 600

  • Seite 1 Bedienungsanleitung Blower Check Wöhler BC 600 Technik nach Maß...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Allgemeines ........... 5 Informationen zur Bedienungsanleitung ..5 Hinweise in der Bedienungsanleitung ... 5 Bestimmungsgemäße Verwendung ....6 Funktionsweise ........7 Messprinzip ........... 7 Gerätebedienung .......... 7 Mehrgerätemodus ......... 8 Allgemeine Sicherheitshinweise ..9 Aufbau und Installation ........9 Laufender Betrieb ..........
  • Seite 3 Zweck ............21 Messbedingungen gemäß DIN EN 13829 /ISO 9972 ..... 22 Messzeitpunkt ..........22 Wetterbedingungen ........22 Auf- und Abbau der Wöhler BC 600 . 24 Einbau ............24 Abbau ............31 Bedienung über die Wöhler BC 600 App ......33 Herunterladen der App ........
  • Seite 4 Inhalt Wartung ..........68 10.1 Wartungsliste ..........68 10.2 Filterwechsel ..........69 10.3 Reinigung ............ 69 10.3.1 Ventilatoreinheit .......... 69 10.3.2 Abdichtfolie ..........69 Garantie und Service ......70 11.1 Garantie ............70 11.2 Service ............70 Konformitätserklärung ....... 71 Zubehör ..........

  • Seite 5: Allgemeines

    Diese Bedienungsanleitung ermöglicht Ihnen die sichere Bedienung der Wöhler BC 600. Bewahren Bedienungsanleitung Sie diese Bedienungsanleitung dauerhaft auf. Die Wöhler BC 600 darf grundsätzlich nur von fachkundigem Personal für den bestimmungsge- mäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh-...

  • Seite 6: Bestimmungsgemäße Verwendung

    Allgemeines 1.3 Bestimmungsgemäße Die Wöhler BC 600 Blower Check wird zur Lecka- gesuche sowie zur Bestimmung der Dichtheit der Verwendung Gebäudehülle gemäß DIN EN 13829 / ISO 9972 eingesetzt. Das Gerät ist für den messtechnischen Gebrauch konzipiert und darf nicht für eine dauerhafte Luft- förderung eingesetzt werden.

  • Seite 7: Funktionsweise

    Funktionsweise Funktionsweise 2.1 Messprinzip Die Wöhler BC 600 Blower Check wird zur Be- stimmung der Dichtheit der Gebäudehülle gemäß DIN EN 13829 / ISO 9972 eingesetzt. Dazu wird der Ventilator luftdicht in eine Tür oder ein Fenster eingebaut. Mit seiner Hilfe wird Luft aus dem Ge- bäude hinaus gefördert (Unterdruck) oder hinein-...

  • Seite 8: Mehrgerätemodus

    Der Mehrgerätemodus ist zur Zeit noch nicht aktiv. Zukünftige Versionen der App werden auch den Mehrgerätemodus beinhalten. Die Wöhler BC 600 App ermöglicht es, eine Mes- sung mit bis zu vier Wöhler BC 600 gleichzeitig durchzuführen. So kann die Leckage von Gebäu- den mit sehr großem Innenvolumen oder von sehr...

  • Seite 9: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise 3.1 Aufbau und Installation Nehmen Sie vor jeder Inbetriebnahme eine • Sichtprüfung vor. Insbesondere dürfen Ge- häuse und Leitungen nicht beschädigt sein und es darf keine Nässe in die Ventilatorein- heit eingedrungen sein. Achten Sie auf einen sicheren Stand des •...

  • Seite 10: Wartung

    Trennen Sie vor der Reinigung und Inspektion • grundsätzlich die Netzverbindung. 3.4 Datensicherheit Schützen Sie die in der Kundenverwaltung der • Wöhler BC 600 App gespeicherten Daten vor dem unberechtigten Zugriff Dritter. Nutzen Sie dazu die Verriegelungstechnik des Betriebs- systems Ihres Mobilen Endgerätes.

  • Seite 11: Lieferumfang In Der Grundversion

    Allgemeine Sicherheitshinweise Lieferumfang in der Gerät Grundausstattung Grundversion Wöhler BC 600 1 Gebläseeinheit Blower Check 1 Abdeckhaube zur Messung des natürli- chen Differenzdrucks Teleskopstange 1 Anschlusskabel 2,5 m 2 Schlauchkapillare 18 Klammern 220 mm 4 Klammern 120 mm Klammern im Kunst- stoffkoffer 1 Spannband, vgl.

  • Seite 12: Transport

    Allgemeine Sicherheitshinweise 3.6 Transport WARNUNG! Die Wöhler BC 600 darf grundsätzlich nur im aus- geschalteten Zustand bewegt werden. ACHTUNG! Soll die Ventilatoreinheit für den Transport oder die Lagerung hingelegt werden, achten Sie da- rauf, sie nicht auf den Motor, sondern auf die Rückseite zu legen.

  • Seite 13: Spezifikationen

    Spezifikationen Spezifikationen 4.1 Messwerte Differenzdruck Messbereich -100 .. 100 Pa Auflösung 0,1 Pa Genauigkeit max. von 0,25 Pa oder 1% v.M. Luftvolumenstrom bei 50 Pa Messbereich 15 .. 6000 m³/h Auflösung 0,1 m³/h Genauigkeit +/- 5% oder 1,5 m³/h (es gilt der jeweils höhere Wert) Lufttemperatur Messbereich...

  • Seite 14: Gerätedaten

    Spezifikationen 4.2 Gerätedaten 220 … 230V AC, Spannungsversorgung 50 ... 60 Hz max. Stromaufnahme 6,5 A Abmessungen 571 x 726 x 170 mm³ (B x H x T) Gewicht 9,6 kg WLAN (802.11 b/g/n) Schnittstellen mit WPA2- Verschlüsselung Kaltgerätestecker, Anschlüsse Differenzdruck- schläuche Lagertemperatur...

  • Seite 15: Einbaufolie

    Spezifikationen 4.3 Einbaufolie Abmessungen 1,55 m x 2,60 m Öffnung Lüftereinbau Ø 525 mm 4.4 Klammern (breit) Max. Klammerbe- 220 mm reich Gewicht 0,155 kg Abmessungen 220 x 50 x 141 mm (B x H x T) 4.5 Klammern (schmal) Max.

  • Seite 16: Aufbau Und Anschlüsse

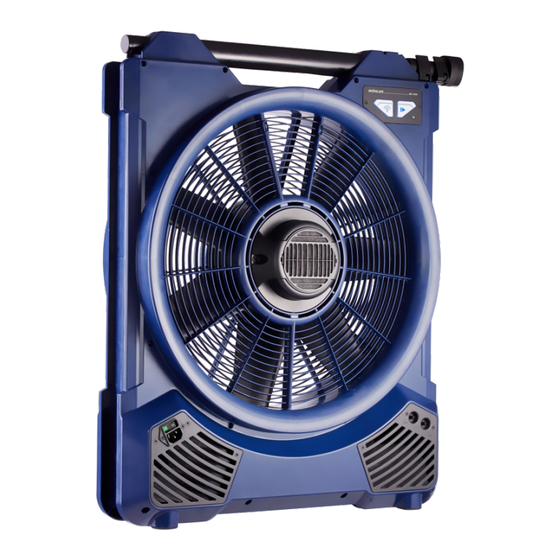

    Spezifikationen 4.8 Aufbau und Anschlüsse 4.8.1 Ventilatoreinheit Abb. 3: Gebläseeinheit Wöhler BC 600, Vorderansicht Legende Teleskopstange Bedientasten Motorabdeckung mit Filter Hauptschalter, Netzanschluss Standfüße Druck-Anschluss (für Kappilarschlauch innen) Druck-Anschluss (für Kappilarschlauch außen) Infrarot-Schnittstelle zur Datenübertra- gung zum Thermodrucker...

  • Seite 17: Hauptschalter Und Netzanschluss

    Spezifikationen 4.8.2 Hauptschalter und Netzanschluss WARNUNG! Bei Störungen schalten Sie die Ventilatoreinheit am Hauptschalter (1) aus und ziehen Sie den Netzstecker (2). Abb. 4: Hauptschalter 4.8.3 Anschlüsse 1 Kapillarschlauch ins Gebäude verlegen Kapillarschläuche 2 Kapillarschlauch nach außen verlegen Abb. 5: Anschlüsse für Kapillarschläuche zur Differenzdruckmessung...

  • Seite 18: Bedientasten

    über die App erfolgreich hergestellt blinkt sehr schnell − Mehrgerätemodus − Wöhler BC 600 wartet auf eine Ver- bindung zum Ac- cesspoint leuchtet dauerhaft mit − Mehrgerätemodus kurzen Unterbrechun- − Wöhler BC 600 ist mit Accesspoint verbunden...
  • Seite 19 Differenzdruck- sensors blinkt − Messung läuft − eingestellte Soll- Druckdifferenz ist noch nicht erreicht leuchtet dauerhaft − Messung läuft − eingestellte Soll- Druckdifferenz ist erreicht flackert kurz − Messung läuft − Wöhler BC 600 erkennt stabile Druckstufe...

  • Seite 20: Vorbereitung Der Gebäudedichtheitsmessung

    HINWEIS! Checklisten mit genauen Hinweisen zur Gebäude-Präparation gemäß Verfahren A und Verfahren B finden Sie in Anlage3 des FLIB-Beiblatt zur DIN EN 13829, FLiB-Infoblatt 05/ 2015. Diese Checklisten sind in der Wöhler BC 600 App hinterlegt, vgl. Kapitel 8.7.1. 5.1.1 Verfahren A: Prüfung...

  • Seite 21: Gebäudevorbereitung Nach Iso 9972

    Vorbereitung der Gebäudedichtheitsmessung 5.2 Gebäudevorbereitung nach ISO 9972 Die ISO 9972 unterscheidet 3 Verfahren zur Gebäudevorbereitung. Entsprechende Checklisten sind in der Wöhler BC 600 App hinterlegt. 5.2.1 Verfahren 1: Prüfung Öffnungen für freie Lüftung sind zu schließen des Gebäudes im und Öffnungen für ventilatorgestützte Lüftung...

  • Seite 22: Messbedingungen Gemäß Din En 13829 /Iso 9972

    Messbedingungen gemäß DIN EN 13829 /ISO 9972 Messbedingungen gemäß DIN EN 13829 /ISO 9972 6.1 Messzeitpunkt Die Normen schreiben die Messung nach Fertig- stellung der Gebäudehülle vor. HINWEIS! Es ist dennoch sinnvoll, die Messung so früh wie möglich und möglichst vor Einbau der Deck- schichten durchzuführen.
  • Seite 23 Messbedingungen gemäß DIN EN 13829 /ISO 9972 Windgeschwindigkeit kleiner 6 m/s (3 Beau- fort) HINWEIS! Zur Ermittlung der Windgeschwindigkeit kann man Tabelle 1 hinzuziehen. Tabelle 1: Windstärkeskala nach Beaufort, aus FLIB: Beiblatt zur DIN EN 13829. April 2008...

  • Seite 24: Auf- Und Abbau Der Wöhler Bc 600

    Auf- und Abbau der Wöhler BC 600 Auf- und Abbau der Wöhler BC 600 7.1 Einbau Die Wöhler BC 600 kann in eine Tür oder eine Fensteröffnung eingebaut werden. HINWEIS! Bei schwierigen Einbausituationen, z.B. im Roh- bau, empfehlen wir den Einbau des Ventilators mit Zusatz-Einbaurahmen, vgl.
  • Seite 25 Auf- und Abbau der Wöhler BC 600 Die Wöhler BC 600 wird niemals mittig, sondern immer links- oder rechtsbündig eingebaut. • Wählen Sie zunächst die geeignete Einbau- position der Wöhler BC 600 aus. Diese sollte gegenüber dem Tür- oder Fensteranschlag liegen.
  • Seite 26 Auf- und Abbau der Wöhler BC 600 HINWEIS! Achten Sie dabei darauf, die Folie richtig herum auf die Gebläseeinheit zu setzen. Ventilatoreinbau linksbündig: Folie steht nach rechts über Ventilatoreinbau rechtsbündig: Folie steht nach links über HINWEIS! Auf dem Ventilator sind zwei Markierungen in Dreieckform angebracht.
  • Seite 27 Auf- und Abbau der Wöhler BC 600 In der Folienöffnung befindet sich ein Spann- • band. Verschließen Sie das Spannband, so dass die • Folie den Ventilatorrand fest umschließt. Abb. 11: Spannband um Ventilatorrand verschließen HINWEIS! Sollte ein Nachjustieren des Spannbandes not- Abb.
  • Seite 28 Auf- und Abbau der Wöhler BC 600 Wenn notwendig, stellen Sie die Klemmen • an der Teleskopstange mit dem im Lieferum- fang enthaltenen Imbus-Schlüssel nach. a) Einstellung der Klemmkraft b) Befestigung der Klemmschelle an der Tele- • skopstange ACHTUNG! Abb. 15: Einstellen der Klemmen Nutzen Sie dazu in jedem Fall den im Lieferum- fang enthaltenen zölligen Imbus-Schlüssel, um die...
  • Seite 29 Auf- und Abbau der Wöhler BC 600 Klemmen Sie anschließend die Folie mit den • Klammern in den Tür- oder Fensterausschnitt. Achten Sie beim Einklemmen der Folie darauf, dass sie möglichst wenig Falten wirft und dass sie gut zwischen Rahmen und Ventilator ein- geklemmt ist.
  • Seite 30 Auf- und Abbau der Wöhler BC 600 Stecken Sie die Kapillarschläuche auf die • Druckanschlüsse. Legen Sie den Kapillarschlauch innen (1) in • das Gebäude. Abb. 19: Anschlüsse Kapillarschläuche Öffnen Sie den Reißverschluss an der Folie. • Führen Sie den Kapillarschlauch außen (2) •...

  • Seite 31: Abbau

    Auf- und Abbau der Wöhler BC 600 7.2 Abbau Bauen Sie den Messaufbau in umgekehrter • Reihenfolge wieder ab. ACHTUNG! Achten Sie darauf, dass die Folie komplett trocken ist, bevor Sie sie zusammenlegen (Schimmelge- fahr). Lassen Sie die Ventilatoreinheit 2 bis 3 Minuten abkühlen, bevor Sie sie in die Transporttasche...
  • Seite 32 Auf- und Abbau der Wöhler BC 600 Lassen Sie die Folie an der Ventilatoreinheit • befestigt. Legen Sie die sorgfältig auf die Größe der • Ventilatoreinheit zusammen. Umspannen Sie Ventilatoreinheit und Folie mit • dem im Lieferumfang enthaltenen Spanngurt. Ziehen Sie den Spanngurt fest, so dass die •...

  • Seite 33: Bedienung Über Die Wöhler Bc 600 App

    Bedienung über die Wöhler BC 600 App Bedienung über die Wöhler BC 600 App Die Wöhler BC 600 App dient der Steuerung der Wöhler BC 600 sowie der Datenverwal- tung und -auswertung. Sie kann auf ein mobiles Endgerät mit Android- oder iOS- Betriebssystem geladen werden.

  • Seite 34: Herunterladen Der App

    Sie auf Ihrem Endgerät den Google Play Store (Android), den App Store (iOS) oder den Windows Store auf. Laden Sie die kostenlose Wöhler BC 600 App • auf Ihr mobiles Endgerät. Das Icon „Wöhler BC 600 App“ erscheint •...

  • Seite 35: Kundenverwaltung

    Bedienung über die Wöhler BC 600 App 8.4 Kundenverwaltung Es empfiehlt sich, vor der Messung, die entspre- chende Kunden-, Projekt- und Objektdatei anzu- legen, unter der Sie die Messdaten nach der Messung speichern. Es ist jedoch auch möglich, die Dateien nach der Messung anzulegen, bevor die Werte gespeichert werden.
  • Seite 36 Bedienung über die Wöhler BC 600 App Sowohl beim neu anzulegenden Kunden als auch bei der Bearbeitung öffnet sich ein Eingabefeld, in dem die Kundendaten über die Tastatur eingetra- gen werden können. Tippen Sie auf SPEICHERN, um Ihre Einga- •...

  • Seite 37: Kunden Löschen

    Bedienung über die Wöhler BC 600 App • Tippen Sie in der Kundenverwaltung (vgl. Abb. Abb. 26) auf den Pfeil (>) der Kundendatei, um zu den bereits angelegten Projekten, Ob- jekten und Messreihen zu gelangen. Vor der Messung sind die Felder dieser Ansicht grau hinterlegt, so dass keine Einträge vorge-...

  • Seite 38: Verbindungsaufbau

    Bedienung über die Wöhler BC 600 App 8.5 Verbindungsaufbau Klicken Sie auf das Icon der Wöhler BC 600 • App, um die App zu starten. Es öffnet sich die Startansicht. • HINWEIS! In der Wöhler BC 600 App sind aktive Bedienfel- der grundsätzlich dunkelbau hinterlegt.
  • Seite 39 Bedienung über die Wöhler BC 600 App Es folgt die Aufforderung, das mobile Endgerät über WLAN mit der Wöhler BC 600 zu verbinden, falls dies noch nicht erfolgt ist. • Tippen Sie auf Abbrechen. Das Endgerät wechselt automatisch in den WLAN-Manager.

  • Seite 40: Messen Mit Mehreren Wöhler Bc 600

    8.5.2 Messen mit mehreren Wöhler BC 600 HINWEIS! Das Messen mit mehreren Wöhler BC 600 ist mit der aktuellen Version der App Wöhler BC 600 noch nicht möglich. Zukünftige Versionen der App werden den Mehrgerätemodus aber ermöglichen. Soll die Messung mit mehreren Geräten durchge- führt werden, wird ein externer WLAN-Router...
  • Seite 41 Geben Sie das Passwort ein und bestätigen Sie mit OK. Abb. 37: WLAN-Verbindung für den Mehrgerätemodus Die App zeigt nun alle Wöhler BC 600 Geräte, die das WLAN-Netz des Routers erreichen kann. Wählen Sie davon ein Gerät, das als Master- •...
  • Seite 42 Bedienung über die Wöhler BC 600 App Die App zeigt Ihnen nun alle verbundenen Geräte (1) sowie die zugehörige Geräteinformation: Gerätetyp  Seriennummer.  Firmware-Version  Datum der letzten Kalibrierung  Das Gerät, dessen Information angezeigt wird, ist dunkelblau hinterlegt.

  • Seite 43: Leckageortung

    Bedienung über die Wöhler BC 600 App 8.6 Leckageortung Die Leckageortung dient dem Auffinden von Schwachstellen und größeren Undichtigkeiten. Sie ist in DIN EN 13829 /ISO 9972 als Teil der Mess- reihe genannt. Jedoch kann Sie auch separat durchgeführt werden, ohne eine Messreihe nach Norm durchzuführen.
  • Seite 44 Bedienung über die Wöhler BC 600 App Abb. 40: Messansicht Leckageortung 1 Solldruck/Drehzahl-Vorgabe 2 Auswahl V 3 Volumenstrom (aller aktiven Geräte) 4 Aktive Geräte, die Werte des dunkelblau hinterlegten Gerätes werden angezeigt. 5 Messwerte des aktiven Gerätes 6 Messung starten oder stoppen...
  • Seite 45 Bedienung über die Wöhler BC 600 App Geben Sie den Soll-Differenzdruck (1) vor. • Verändern Sie dazu den Wert über die +/- Schaltflächen. oder Tippen Sie auf die Schaltfläche „Differenz- • druck (Soll)“ und geben Sie den gewünschten Wert in dem sich öffnenden Fenster ein.
  • Seite 46 Bedienung über die Wöhler BC 600 App Gehen Sie in der Messansicht Leckageortung • (vgl. Abb. 40 auf das Feld „Geschätzter n50- Wert“. Es öffnet sich das nebenstehende Fenster. Wählen Sie aus, welcher geschätzte Lecka- • gestrom angezeigt werden soll.
  • Seite 47 Wöhler BC 600 angezeigt, in der nebenstehenden Ansicht mit Pfeil markiert. Erläuterung des nebenstehenden Beispiels: 2 Wöhler BC 600 sind im Einsatz. Es werden die Werte des linken, dunkelblau hinterlegten Gerätes angezeigt. Das mit den Seriennummern 1021 hat den Soll- Differenzdruck erreicht>...
  • Seite 48 Bedienung über die Wöhler BC 600 App HINWEIS! Eine Leckageortung lässt sich auch ohne App durchführen. Allerdings werden dann keine Messwerte gespeichert. Drücken Sie dazu bei eingeschaltetem Gerät • jeweils auf die Start/Stopp Taste, um die Or- tung zu starten und anschließend wieder zu stoppen.

  • Seite 49: Messreihe

    Bedienung über die Wöhler BC 600 App 8.7 Messreihe Tippen Sie in der Hauptansicht (vgl. Abb. 39) • auf „Messreihe“. 8.7.1 Auswahl des Messverfahrens Es öffnet sich nebenstehendes Fenster. Klappen Sie das Drop-Down-Menü im Fenster • „Anforderung und Norm“ auf.
  • Seite 50 Bedienung über die Wöhler BC 600 App Auf dem Bildschirm werden nun automatisch die Anforderungen/Grenzwerte angezeigt, die nach der vorgegebenen Norm an das Gebäude gestellt werden. Ebenso wird unter dem Punkt „Norm“ das Mess- verfahren vorgegeben, das bei der gewählten Anforderung anzuwenden ist.

  • Seite 51: Luftdurchlässigkeit Der-Gebäudehülle

    Bedienung über die Wöhler BC 600 App Hinweise zum Messverfahren nach ISO 9972 HINWEIS! Die aktuelle Version der Wöhler BC 600 App zeigt für die Messgrößen die Bezeichnungen der DIN EN 13829, auch wenn als Norm die ISO 9972 ausgewählt ist. (Dies wird sich mit einer der nächsten Versionen der App ändern.)

  • Seite 52: Vorbereitung (Abb. 45) Auf Checklis

    Bedienung über die Wöhler BC 600 App Tippen Sie in der Ansicht MESSREIHE - • VORBEREITUNG (Abb. 45) auf CHECKLIS- TE, um sich eine Checkliste zur Gebäudevor- bereitung anzeigen zu lassen. (Dazu muss vorher das Messverfahren ausgewählt sein, da die Checkliste sich am Messverfahren ori- entiert.)
  • Seite 53 Bedienung über die Wöhler BC 600 App Die maximale Soll-Druckdifferenz und die Stufen, mit denen die Wöhler BC 600 diese Druckdiffe- renz anfährt, ist vorgegeben. Diese Auswahl ent- spricht der Mindestanforderung von DIN EN 13829/ISO 9972. Ändern Sie ggfs. die voreingestellte max. Soll- •...
  • Seite 54 Bedienung über die Wöhler BC 600 App Wurde LECKAGEORTUNG > JA angeklickt, wechselt die Ansicht zur Leckageortung. HINWEIS! Die Leckageortung ist in der DIN EN 13829/ISO 9972 als „vorausgehende Prüfung“ vorgeschrie- ben. • Führen Sie eine Leckageortung durch wie in Kapitel 8.6 beschrieben, falls dies noch nicht...

  • Seite 55: Reihe-Vorbereitung

    Bedienung über die Wöhler BC 600 App Im Display öffnet sich wieder die Ansicht MESS- REIHE-VORBEREITUNG • Tippen Sie auf WEITER: Abb. 53: Ansicht MESSREIHE - VOR- BEREITUNG...
  • Seite 56 Bedienung über die Wöhler BC 600 App Es öffnet sich die Ansicht MESSREIHE. • Wählen Sie, ob zunächst eine Unterdruck- messung und anschließend automatisch eine Überdruckmessung durchgeführt werden soll oder jeweils nur eine Unterdruck- oder Über- druckmessung. Tippen Sie dazu auf den je- weiligen Pfeil.
  • Seite 57 Bedienung über die Wöhler BC 600 App Es erscheint die Messwertanzeige. Jedoch ist der Startbutton noch grau hinterlegt, so dass Sie die Messung noch nicht starten können. Es besteht die Möglichkeit, zwischen den Anzei- gen des geschätzten n und V -Wertes zu wechseln.
  • Seite 58 Taste dauerhaft blau. Bei gestoppter Messung sind die letzten Werte der zuvor gestoppten Messung zu sehen. Wenn die Wöhler BC 600 über einen längeren Zeitraum nicht zur nächsten Messstufe wechselt, weil die Druckdifferenz nicht konstant genug ist, besteht die Möglichkeit, manuell zur nächsten...
  • Seite 59 Bedienung über die Wöhler BC 600 App HINWEIS! Abb. 60: Anzeige weiterer Daten Die Möglichkeit, sich „weitere Messwerte“ anzei- gen zu lassen, besteht sowohl bei dieser Online- Messanzeige als auch nach gestoppter Messung bei der Ergebnisansicht. Angezeigt werden der aktuelle Differenzdruck, der...
  • Seite 60 Bedienung über die Wöhler BC 600 App Nachdem alle Stufen angefahren wurden, ist nochmals die natürliche Druckdifferenz zwischen innen und außen zu ermitteln. (Die Schaltfläche „Weiter“ in der nebenstehenden Abbildung wird erst nach der Messung der natürlichen Druckdiffe- renz aktiv).

  • Seite 61: Bericht: Zertifikat Oder Protokoll

    Bedienung über die Wöhler BC 600 App starten Sie nun die verbleibende Messung (im Beispiel Überdruckmessung). Sie müssen da- zu den Messaufbau nicht ändern, da der Ven- tilator automatisch die Drehrichtung ändert. HINWEIS! Der Messablauf der Überdruckmessung unter- scheidet sich nicht von demjenigen der Unter- druckmessung.

  • Seite 62: Firmenlogo Auf Bericht

    Bedienung über die Wöhler BC 600 App 8.8.1 Firmenlogo auf Bericht Auf Wunsch können Sie Ihr Unternehmenslogo in den Bericht einfügen. Format des Logos: jpg, .jpeg, .png, .tif Laden Sie das Logo auf Ihr mobiles Endgerät. • HINWEIS! Dabei spielt keine Rolle, in welchen Ordner Sie Ihr Logo laden.
  • Seite 63 Bedienung über die Wöhler BC 600 App Tippen Sie in das quadratische Feld neben • LOGO. Es öffnet sich die Galerie Ihres Endgerätes. • Wählen Sie Ihr Logo. Tippen Sie auf Speichern (vgl. nebenstehende • Abbildung), um das Logo zu speichern.

  • Seite 64: Bericht Erstellen

    Bedienung über die Wöhler BC 600 App 8.8.2 Bericht erstellen Um den Bericht zu erstellen, wählen Sie in der • Kundendatenverwaltung den entsprechenden Kunden und das entsprechende Objekt. In der Objektansicht tippen Sie auf BERICHT • EXPORT: Abb. 66: Objektansicht Die App erstellt nun den Bericht.
  • Seite 65 Bedienung über die Wöhler BC 600 App Tippen Sie auf VERSENDEN, um den Bericht • per Email oder per Messenger-Dienst zu ver- senden. Abb. 68: Auswahl für die Verwendung des Berichts • Tippen Sie auf Vorschau, um bei Bedarf den Bericht zu redigieren.

  • Seite 66: Einstellungen

    • Um in das Einstellungsmenü zu gelangen, tippen Sie auf das Zahnradsymbol oben rechts im Display. Wenn die App nicht mit der Wöhler BC 600 ver- bunden ist, gelangen Sie über die Kundendaten- verwaltung in das Einstellungsmenü (Zahnrad- symbol anklicken).
  • Seite 67 Einstellungen Demo-Modus Bei eingeschaltetem Demo-Modus erscheint in der Einstellungen-Ansicht die Zeile „Demo-Modus“ in rot. Außerdem ist in der Ansicht „Messreihe- Vorbereitung“ ein roter Warnhinweis „Demo-Modus aktiv!“ eingeblendet. Bei eingeschaltetem Demo-Modus ist während der Messung immer der Button „Nächste Stufe“ aktiv, so dass bei einer Gerätevorführung jederzeit ma- nuell zur nächsten Stufe umgeschaltet werden kann.

  • Seite 68: Wartung

    Wartung 10 Wartung WARNUNG! Sämtliche beschriebene Wartungsarbeiten dürfen nur bei gezogenem Netzstecker durchgeführt werden. 10.1 Wartungsliste Empfohlenes Intervall Wartungsarbeit Nach einem Arbeitstag Folie auf Feuchtigkeit untersuchen und ggfs. trocknen lassen Bei Verschmutzung Filterwechsel Bei Verschmutzung Folie und Gerät feucht abwischen 1x jährlich Gerät zur Überprüfung und Kalibrierung an...

  • Seite 69: Filterwechsel

    Wartung 10.2 Filterwechsel WARNUNG! Der Filterwechsel darf nur bei gezogenem Netz- stecker durchgeführt werden. Der Bereich des Motors ist zum Schutz vor starker Verschmutzung mit einem wechselbaren Filterflies versehen, so dass die Wartungs- und Reinigungs- intervalle minimiert werden. Der Filter sollte re- gelmäßig auf seine Luftdurchlässigkeit überprüft werden.

  • Seite 70: Garantie Und Service

    Garantie und Service 11 Garantie und Service 11.1 Garantie Jedes Wöhler BC 600 Blower Check wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskon- trolle. Die Endkontrolle wird in einem Prüf- und Kalibrierbericht detailliert festgehalten und jedem Messgerät beigelegt.

  • Seite 71: Konformitätserklärung

    Wöhler-Platz 1, D-33181 Bad Wünnenberg erklärt, dass das Produkt: Produktname: Blower Check Modellnummer: Wöhler BC 600 den wesentlichen Schutzanforderungen entspricht, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2014/30/EU) und die Niederspannungsrichtlinie (2014/35/EU) festgelegt sind.

  • Seite 72: Zubehör

    Zubehör 13 Zubehör Einbau Zusatz-Einbaurahmen Tür und Fenster Wöhler BC 600 Art. Nr. 5671 Abdichtklemmen-Set Wöhler BC 600 mit 10 Klammern 220 mm Art. Nr. 7583 Abdichtklemmen-Set Wöhler BC 600 mit 4 Klammern 120 mm Art. Nr. 7584 Ersatzteile Abdeckhaube Wöhler BC 600 zur Messung der natürlichen Druckdiffe- Art.

  • Seite 73: Verkaufs- Und Servicestellen

    Gneisenaustr.12 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Tschechien Wohler USA Inc. Wöhler Bohemia s.r.o. 5 Hutchinson Drive Za Naspern 1993 Danvers, MA 01923 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 349 011 Fax.: +1 978 750 9799...
