Montage
3.2
• Achten Sie auf unbeschädigte Verpackung!
Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit.
Bewahren Sie die beschädigte Verpackung bis zur Klärung auf.
• Achten Sie auf unbeschädigten Inhalt!
Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
Bewahren Sie die beschädigte Ware bis zur Klärung auf.
• Prüfen Sie den Lieferumfang anhand der Lieferpapiere und Ihrer Bestellung auf Vollständig-
keit.
• Für Lagerung und Transport ist das Gerät stoßsicher und gegen Feuchtigkeit geschützt zu
verpacken. Optimalen Schutz bietet die Originalverpackung. Darüber hinaus müssen die
zulässigen Umgebungsbedingungen eingehalten werden (siehe Technische Daten).
• Bei Rückfragen wenden Sie sich bitte an Ihren Lieferanten bzw. an Ihre Vertriebszentrale.
3.3
3.3.1

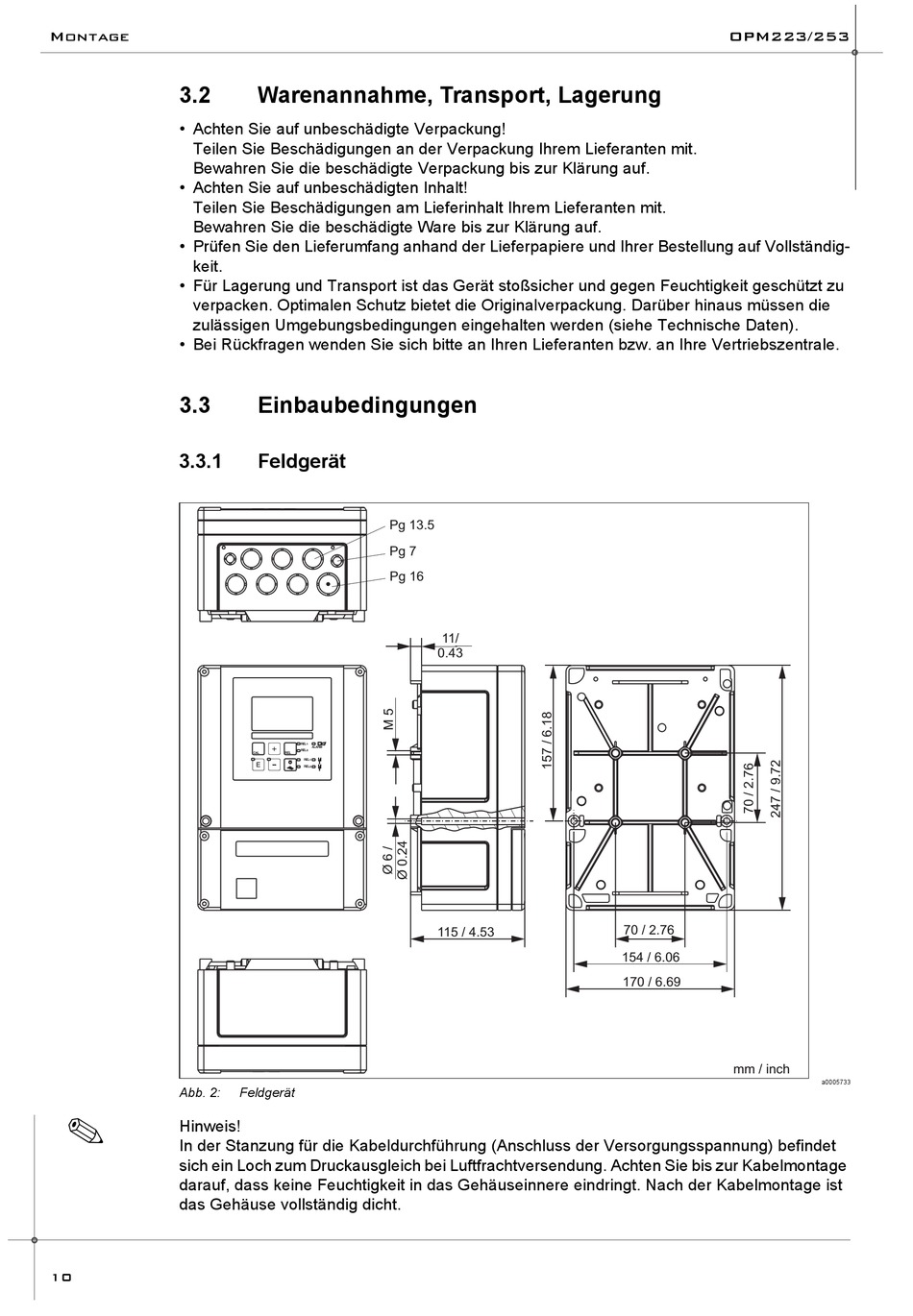

Abb. 2:
!
Hinweis!
In der Stanzung für die Kabeldurchführung (Anschluss der Versorgungsspannung) befindet
sich ein Loch zum Druckausgleich bei Luftfrachtversendung. Achten Sie bis zur Kabelmontage
darauf, dass keine Feuchtigkeit in das Gehäuseinnere eindringt. Nach der Kabelmontage ist
das Gehäuse vollständig dicht.
10
Warenannahme, Transport, Lagerung
Einbaubedingungen
Feldgerät
Pg 13.5
Pg 7
Pg 16
REL1
ALARM
REL2
CAL
REL
REL1
E
REL2
Feldgerät
11/
0.43
115 / 4.53
OPM223/253
70 / 2.76
154 / 6.06
170 / 6.69
mm / inch
a0005733
