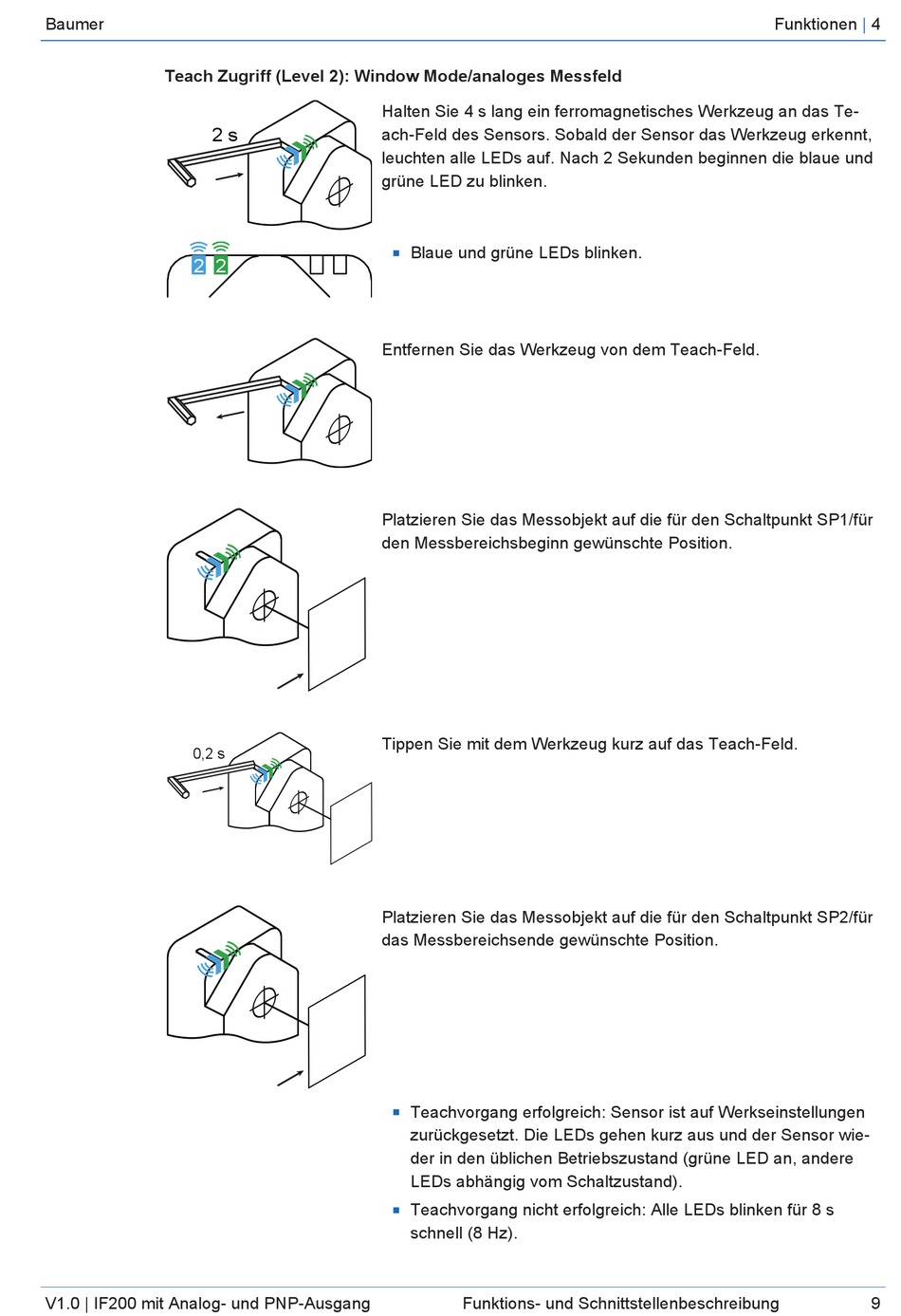

Teach Zugriff (Level 2): Window Mode/analoges Messfeld
2 s
2 2
0,2 s
V1.0 | IF200 mit Analog- und PNP-Ausgang
Halten Sie 4 s lang ein ferromagnetisches Werkzeug an das Te-
ach-Feld des Sensors. Sobald der Sensor das Werkzeug erkennt,
leuchten alle LEDs auf. Nach 2 Sekunden beginnen die blaue und
grüne LED zu blinken.
Blaue und grüne LEDs blinken.
n
Entfernen Sie das Werkzeug von dem Teach-Feld.
Platzieren Sie das Messobjekt auf die für den Schaltpunkt SP1/für
den Messbereichsbeginn gewünschte Position.
Tippen Sie mit dem Werkzeug kurz auf das Teach-Feld.
Platzieren Sie das Messobjekt auf die für den Schaltpunkt SP2/für
das Messbereichsende gewünschte Position.
Teachvorgang erfolgreich: Sensor ist auf Werkseinstellungen
n
zurückgesetzt. Die LEDs gehen kurz aus und der Sensor wie-
der in den üblichen Betriebszustand (grüne LED an, andere
LEDs abhängig vom Schaltzustand).
Teachvorgang nicht erfolgreich: Alle LEDs blinken für 8 s
n
schnell (8 Hz).
