Descrizione Del Generatore - Cebora 392 Betriebsanleitung

la macchina, scegliere la curva sinergica adeguata al tipo di filo che si vuole saldare, seguendo le istruzioni descritte
nel paragrafo funzioni di servizio (PROCESS PARAMS). Togliere l'ugello gas e svitare l'ugello portacorrente dalla
torcia. Premere il pulsante della torcia fino alla fuoriuscita del filo, ATTENZIONE tenere il viso lontano dalla lancia
terminale mentre il filo fuoriesce, avvitare l'ugello portacorrente e infilare l'ugello gas.
Aprire il riduttore della bombola e regolare il flusso del gas a 8 – 10 l/min. Durante la saldatura il display A visualizza la
corrente e la tensione effettiva di lavoro, i valori visualizzati possono essere leggermente diversi dai valori impostati,
questo può dipendere da molteplici fattori, tipo di torcia, spessore diverso dal nominale, distanza tra ugello porta
corrente e il materiale che si sta saldando e la velocità di saldatura. I valori di corrente e tensione, alla fine della
saldatura rimangono memorizzati sul display A, per visualizzare i valori impostati è necessario muovere leggermente
la manopola B, mentre spingendo il pulsante orcia senza saldare, sul display A compare il valore di ensione a vuoto
e il valore di corrente uguale a 0.
3.7

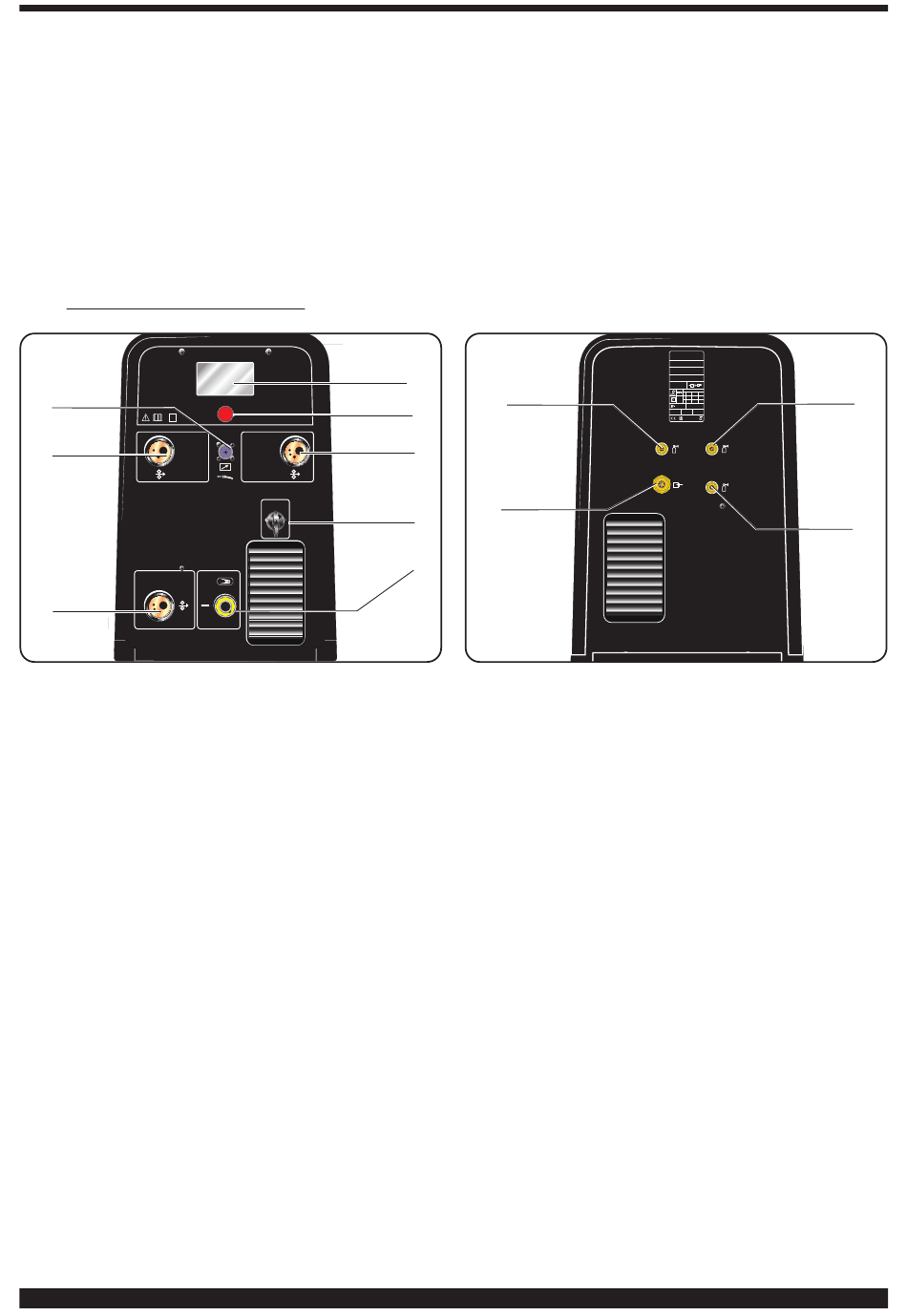

Descrizione del generatore

E
S
C
1
Aluminum
SYNSTAR TRIPLE
200 M
3 Silicon
bronze
C2
A DISPLAY
Visualizza sia i parametri di saldatura sia tutte le funzioni di saldatura
B MANOPOLA
Seleziona e regola sia le funzioni che i parametri di saldatura
C ATTACCO CENTRALIZZATO
A cui va collegata la torcia di saldatura preparata per alluminio o la torcia Push -Pull
C1 ATTACCO CENTRALIZZATO
A cui va collegata la torcia di saldatura preparata per il ferro
C2 ATTACCO CENTRALIZZATO
A cui va collegata la torcia di saldatura preparata per Silicon Bronze
D PRESA (-)
E CONNETTORE
Per il collegamento dei comandi a distanza e del cavo di comando della torcia Push–Pull
F INTERRUTTORE
Accende e spegne la saldatrice
G CAVO DI RETE
H RACCORDO TUBO GAS
Per torcia preparata per alluminio
H1 RACCORDO TUBO GAS
Per torcia preparata per ferro
H2 RACCORDO TUBO GAS
Per torcia preparata per Silicon Bronze
