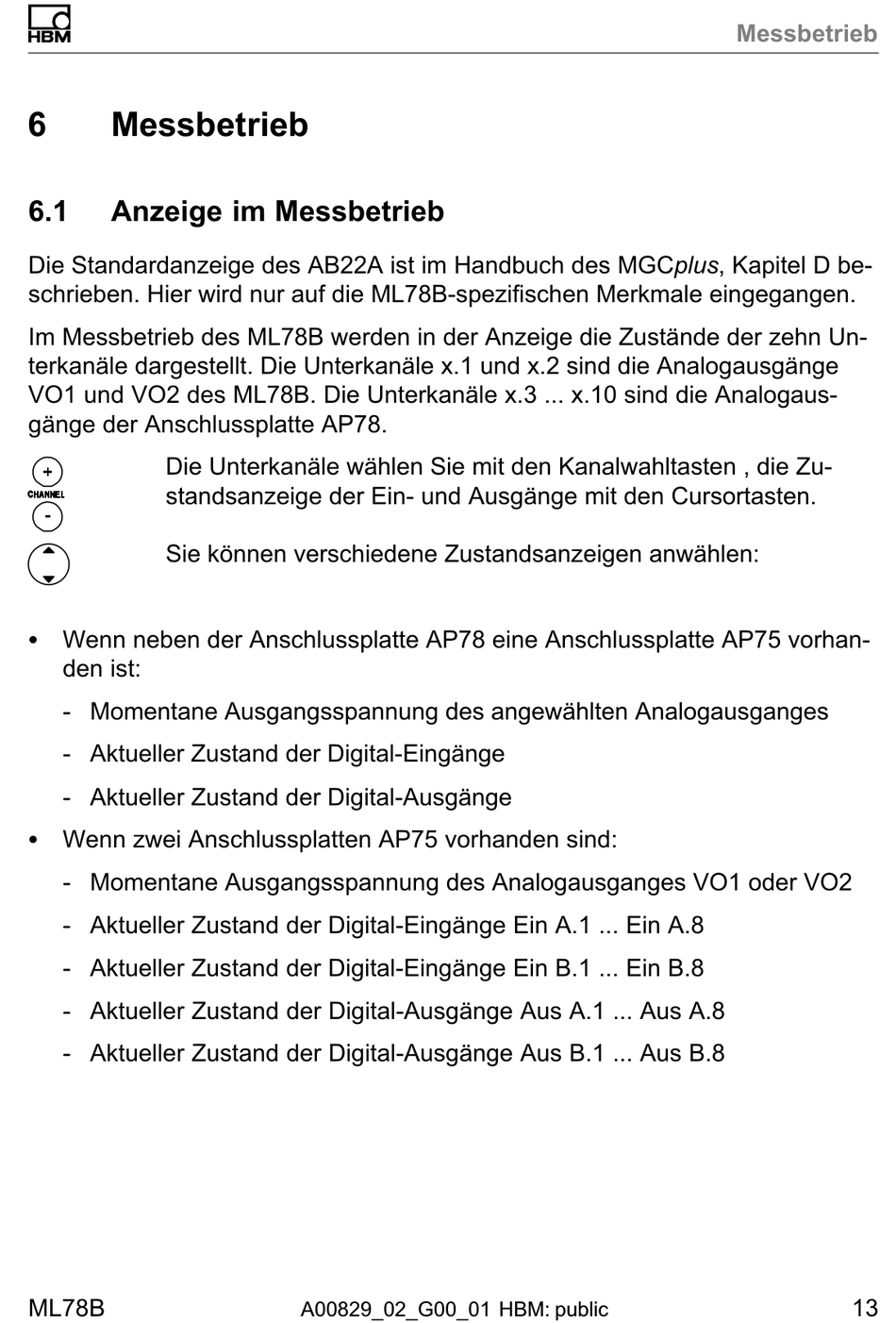

6
Messbetrieb
6.1
Anzeige im Messbetrieb
Die Standardanzeige des AB22A ist im Handbuch des MGCplus, Kapitel D be
schrieben. Hier wird nur auf die ML78B‐spezifischen Merkmale eingegangen.
Im Messbetrieb des ML78B werden in der Anzeige die Zustände der zehn Un
terkanäle dargestellt. Die Unterkanäle x.1 und x.2 sind die Analogausgänge
VO1 und VO2 des ML78B. Die Unterkanäle x.3 ... x.10 sind die Analogaus
gänge der Anschlussplatte AP78.
Die Unterkanäle wählen Sie mit den Kanalwahltasten , die Zu
standsanzeige der Ein‐ und Ausgänge mit den Cursortasten.
Sie können verschiedene Zustandsanzeigen anwählen:
S Wenn neben der Anschlussplatte AP78 eine Anschlussplatte AP75 vorhan
den ist:
- Momentane Ausgangsspannung des angewählten Analogausganges
- Aktueller Zustand der Digital‐Eingänge
- Aktueller Zustand der Digital‐Ausgänge
S Wenn zwei Anschlussplatten AP75 vorhanden sind:
- Momentane Ausgangsspannung des Analogausganges VO1 oder VO2
- Aktueller Zustand der Digital‐Eingänge Ein A.1 ... Ein A.8
- Aktueller Zustand der Digital‐Eingänge Ein B.1 ... Ein B.8
- Aktueller Zustand der Digital‐Ausgänge Aus A.1 ... Aus A.8
- Aktueller Zustand der Digital‐Ausgänge Aus B.1 ... Aus B.8
ML78B
A00829_02_G00_01 HBM: public
Messbetrieb
13
