LT
Sujunkite akumuliatorius tokia tvarka:
pav.  puslapyje 5
1. Prijunkite teigiamus akumuliatorių gnybtus
2. Prijunkite neigiamus akumuliatorių gnybtus

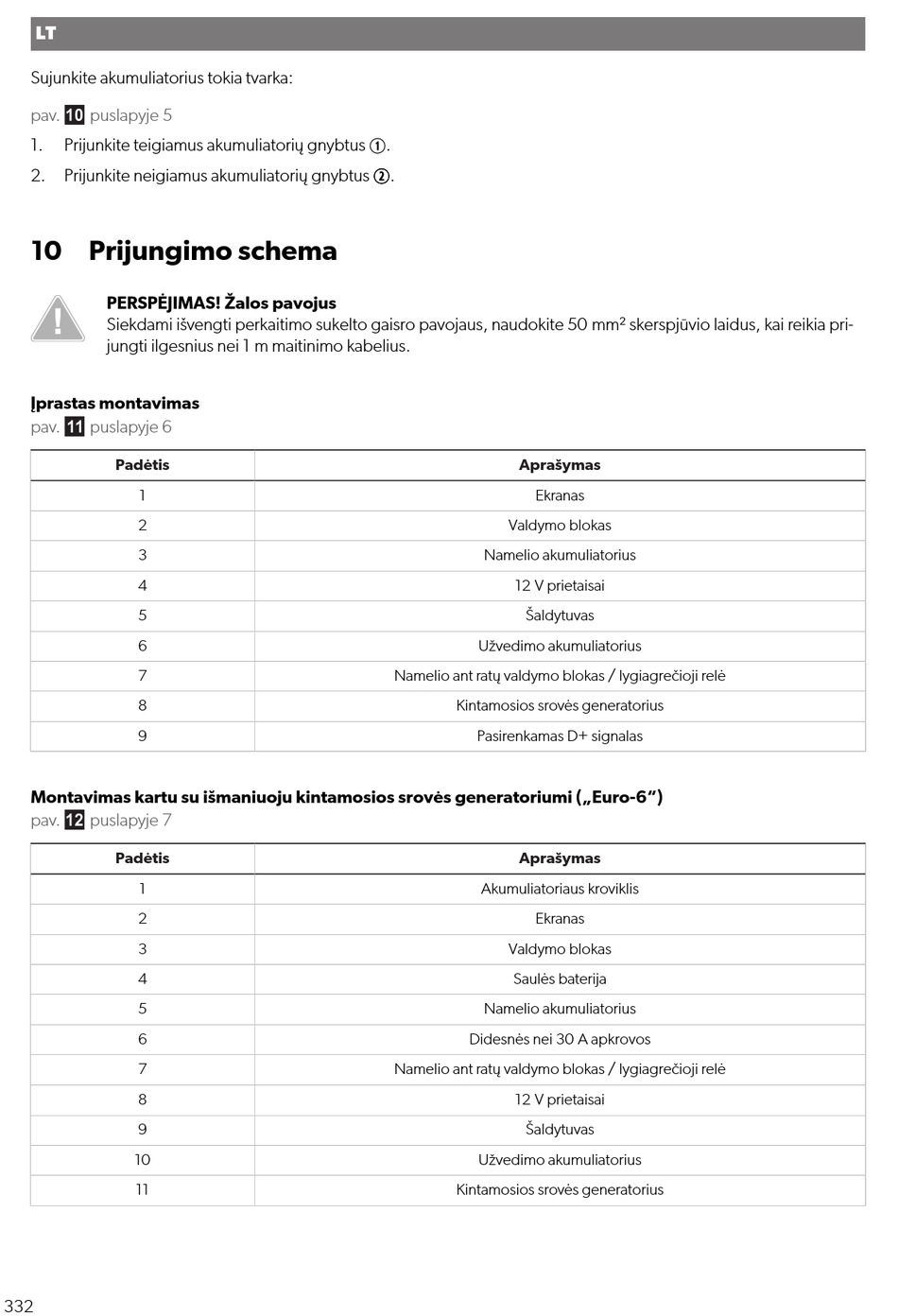

10 Prijungimo schema

PERSPĖJIMAS! Žalos pavojus
Siekdami išvengti perkaitimo sukelto gaisro pavojaus, naudokite 50 mm² skerspjūvio laidus, kai reikia pri-
jungti ilgesnius nei 1 m maitinimo kabelius.
Įprastas montavimas
pav.  puslapyje 6
Padėtis
1
2
3
4
5
6
7
8
9
Montavimas kartu su išmaniuoju kintamosios srovės generatoriumi („Euro-6")
pav.  puslapyje 7
Padėtis
1
2
3
4
5
6
7
8
9
10
11
332
.
.
Aprašymas
Ekranas
Valdymo blokas
Namelio akumuliatorius
12 V prietaisai
Šaldytuvas
Užvedimo akumuliatorius
Namelio ant ratų valdymo blokas / lygiagrečioji relė
Kintamosios srovės generatorius
Pasirenkamas D+ signalas
Aprašymas
Akumuliatoriaus kroviklis
Ekranas
Valdymo blokas
Saulės baterija
Namelio akumuliatorius
Didesnės nei 30 A apkrovos
Namelio ant ratų valdymo blokas / lygiagrečioji relė
12 V prietaisai
Šaldytuvas
Užvedimo akumuliatorius
Kintamosios srovės generatorius
