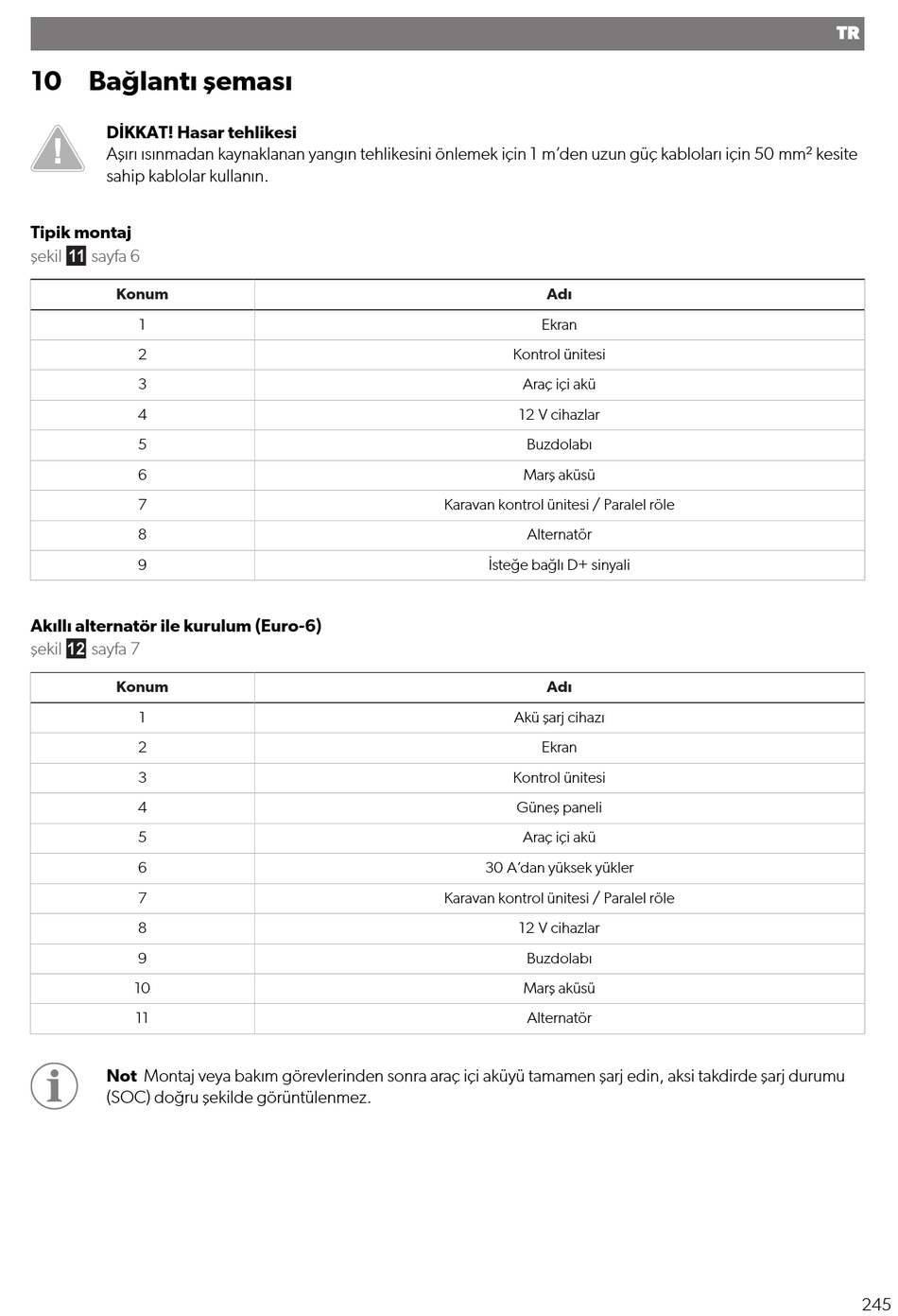

10 Bağlantı şeması
DİKKAT! Hasar tehlikesi
Aşırı ısınmadan kaynaklanan yangın tehlikesini önlemek için 1 m'den uzun güç kabloları için 50 mm² kesite
sahip kablolar kullanın.
Tipik montaj
şekil  sayfa 6
Konum
1
2
3
4
5
6
7
8
9
Akıllı alternatör ile kurulum (Euro-6)
şekil  sayfa 7
Konum
1
2
3
4
5
6
7
8
9
10
11
Not Montaj veya bakım görevlerinden sonra araç içi aküyü tamamen şarj edin, aksi takdirde şarj durumu
(SOC) doğru şekilde görüntülenmez.
Adı
Ekran
Kontrol ünitesi
Araç içi akü
12 V cihazlar
Buzdolabı
Marş aküsü
Karavan kontrol ünitesi / Paralel röle
Alternatör
İsteğe bağlı D+ sinyali
Adı
Akü şarj cihazı
Ekran
Kontrol ünitesi
Güneş paneli
Araç içi akü
30 A'dan yüksek yükler
Karavan kontrol ünitesi / Paralel röle
12 V cihazlar
Buzdolabı
Marş aküsü
Alternatör
