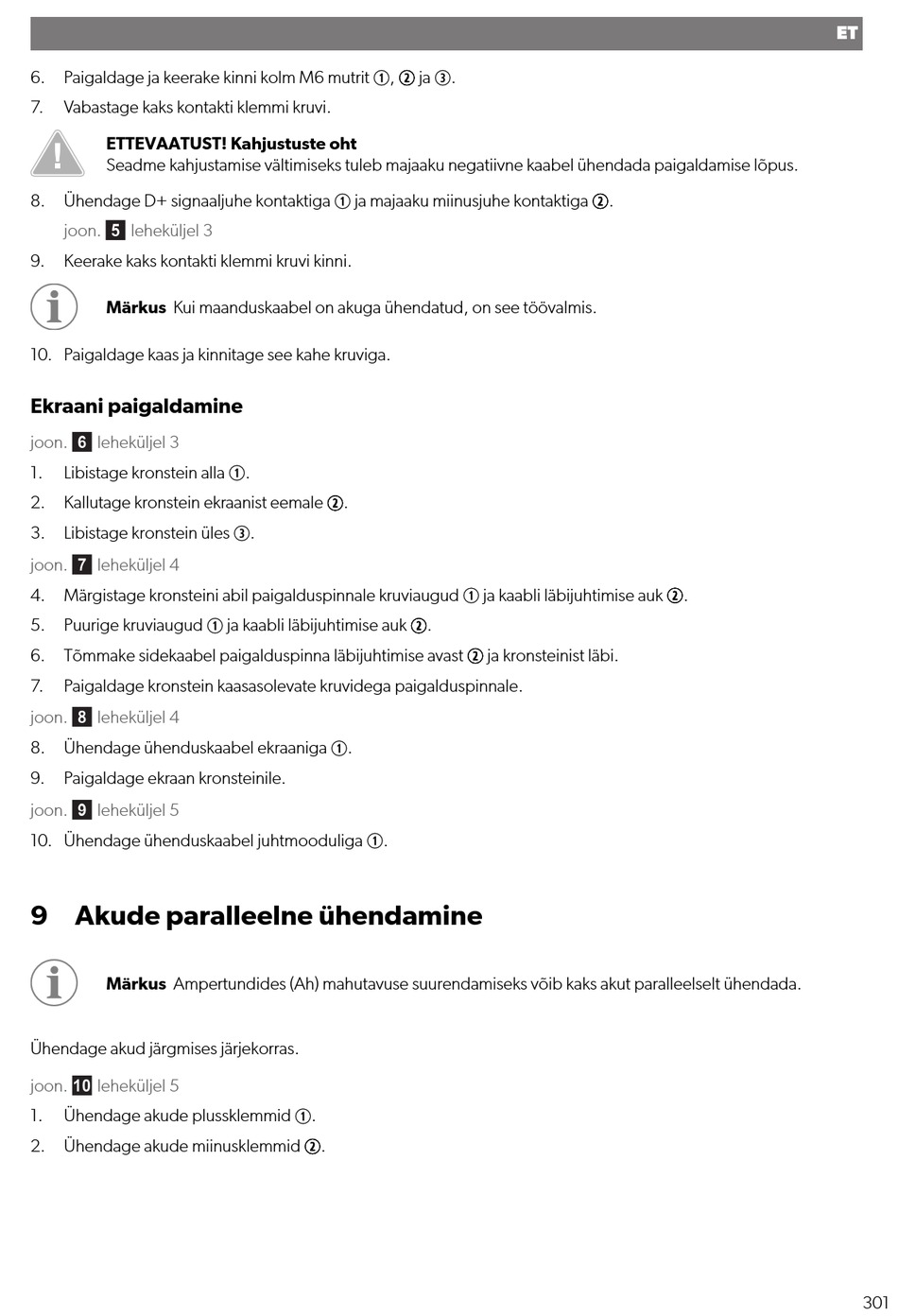

6. Paigaldage ja keerake kinni kolm M6 mutrit
7. Vabastage kaks kontakti klemmi kruvi.
ETTEVAATUST! Kahjustuste oht
Seadme kahjustamise vältimiseks tuleb majaaku negatiivne kaabel ühendada paigaldamise lõpus.
8. Ühendage D+ signaaljuhe kontaktiga
joon.  leheküljel 3
9. Keerake kaks kontakti klemmi kruvi kinni.
Märkus Kui maanduskaabel on akuga ühendatud, on see töövalmis.
10. Paigaldage kaas ja kinnitage see kahe kruviga.
Ekraani paigaldamine
joon.  leheküljel 3
1. Libistage kronstein alla
2. Kallutage kronstein ekraanist eemale
3. Libistage kronstein üles
joon.  leheküljel 4
4. Märgistage kronsteini abil paigalduspinnale kruviaugud
5. Puurige kruviaugud
6. Tõmmake sidekaabel paigalduspinna läbijuhtimise avast
7. Paigaldage kronstein kaasasolevate kruvidega paigalduspinnale.
joon.  leheküljel 4
8. Ühendage ühenduskaabel ekraaniga
9. Paigaldage ekraan kronsteinile.
joon.  leheküljel 5
10. Ühendage ühenduskaabel juhtmooduliga
9 Akude paralleelne ühendamine
Märkus Ampertundides (Ah) mahutavuse suurendamiseks võib kaks akut paralleelselt ühendada.
Ühendage akud järgmises järjekorras.
joon.  leheküljel 5
1. Ühendage akude plussklemmid
2. Ühendage akude miinusklemmid
,
ja majaaku miinusjuhe kontaktiga
.
.
.
ja kaabli läbijuhtimise auk
.
.
.
.
ja .
ja kaabli läbijuhtimise auk
.
ja kronsteinist läbi.
.
.
