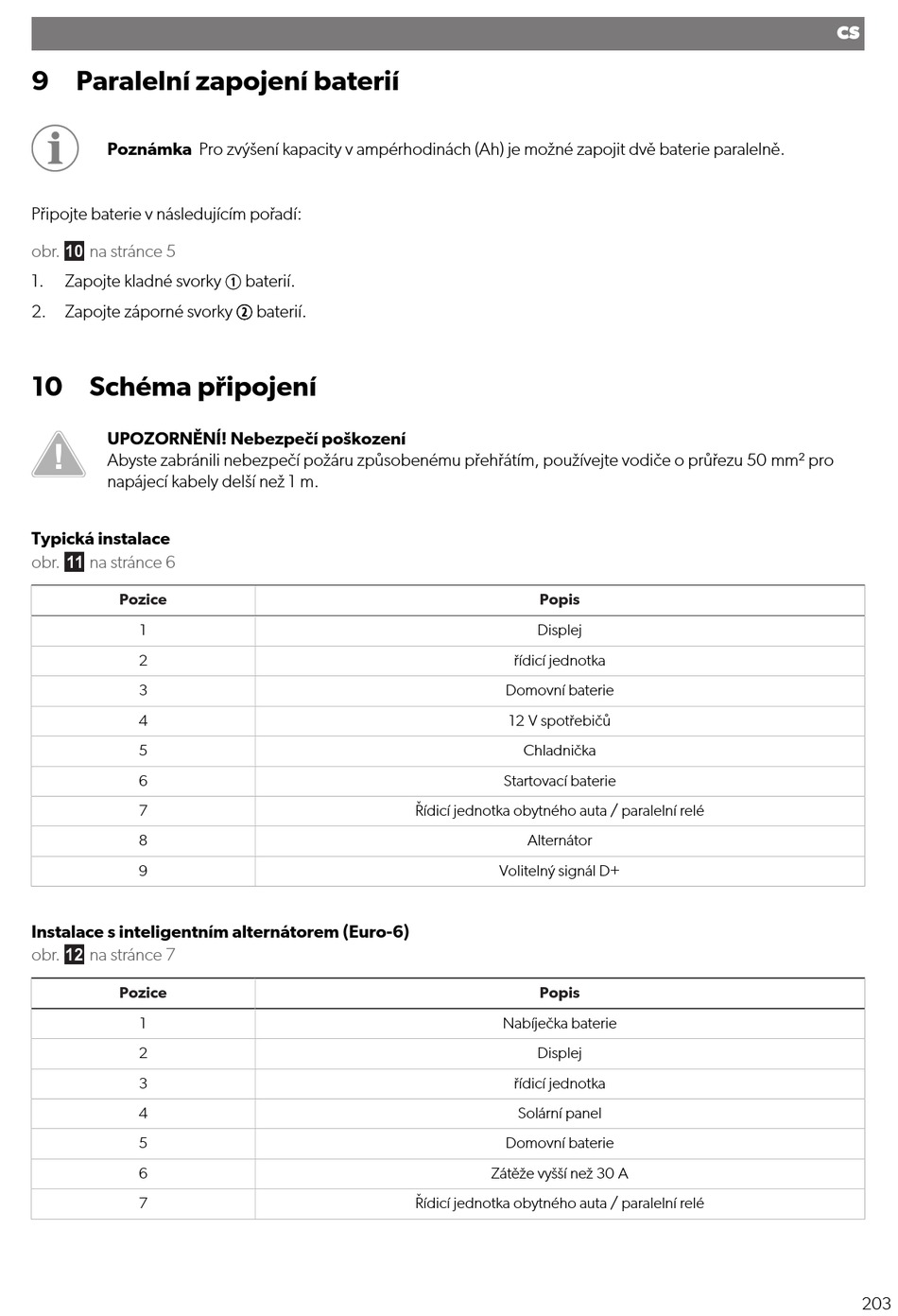

9 Paralelní zapojení baterií
Poznámka Pro zvýšení kapacity v ampérhodinách (Ah) je možné zapojit dvě baterie paralelně.
Připojte baterie v následujícím pořadí:
obr.  na stránce 5
1. Zapojte kladné svorky
2. Zapojte záporné svorky
10 Schéma připojení
UPOZORNĚNÍ! Nebezpečí poškození
Abyste zabránili nebezpečí požáru způsobenému přehřátím, používejte vodiče o průřezu 50 mm² pro
napájecí kabely delší než 1 m.
Typická instalace
obr.  na stránce 6
Pozice
1
2
3
4
5
6
7
8
9
Instalace s inteligentním alternátorem (Euro-6)
obr.  na stránce 7
Pozice
1
2
3
4
5
6
7
baterií.
baterií.
Popis
Displej
řídicí jednotka
Domovní baterie
12 V spotřebičů
Chladnička
Startovací baterie
Řídicí jednotka obytného auta / paralelní relé
Alternátor
Volitelný signál D+
Popis
Nabíječka baterie
Displej
řídicí jednotka
Solární panel
Domovní baterie
Zátěže vyšší než 30 A
Řídicí jednotka obytného auta / paralelní relé
