MFL205 Sicherungssuchgerät

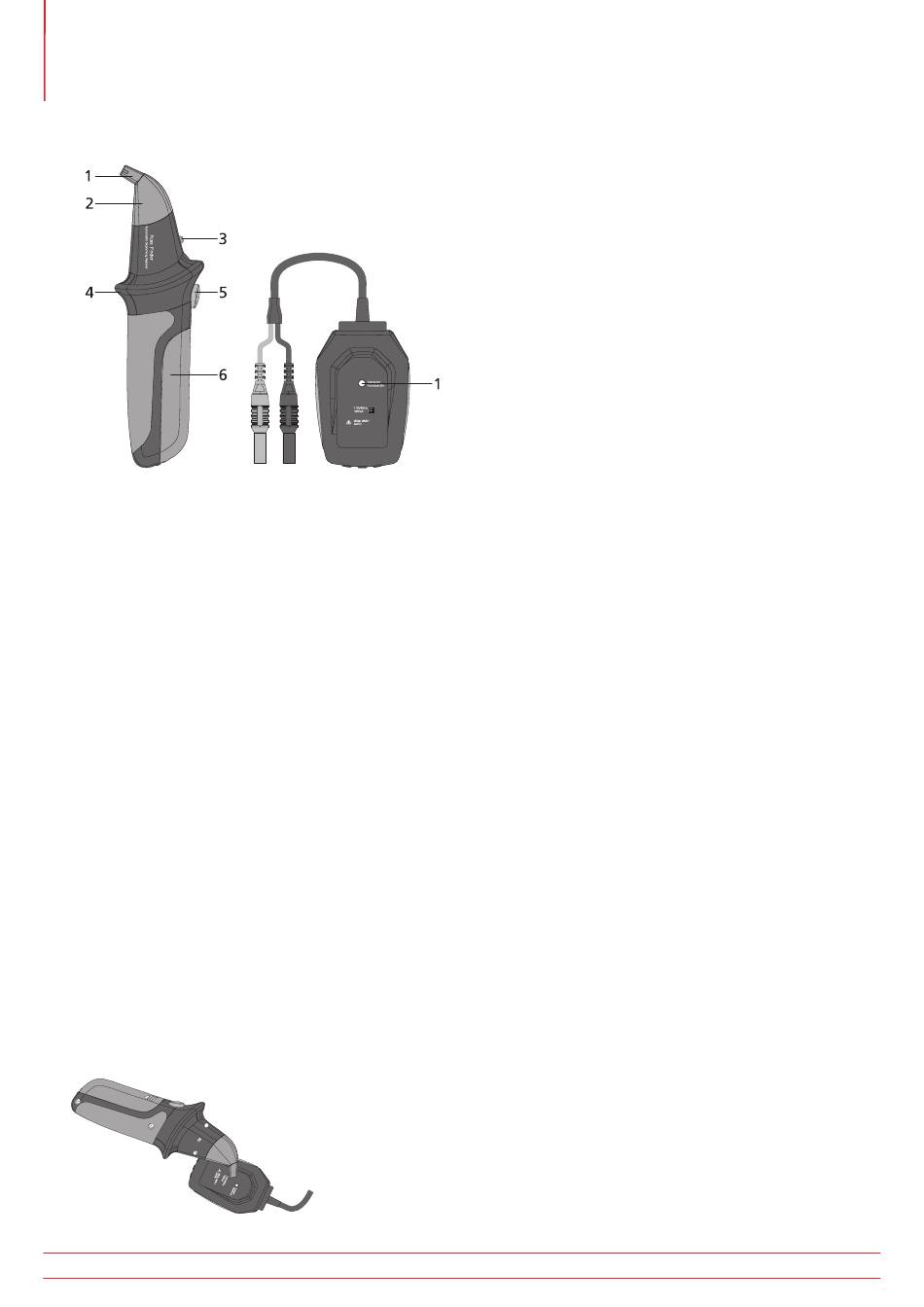

Beschreibung des Messgeräts
EMPFÄNGER
Transmitter (Sender)
Der Sender verfügt über keinen Netzschalter. Das Prüfsignal wird automatisch empfangen, wenn das Gerät an den
Netzstrom angeschlossen wird (110/230 V 50/60 Hz).
Receiver (Empfänger)
Diese Taste am Empfänger hat 3 Funktionen: ON/OFF/RESET (EIN/AUS/RESET)
Drücken Sie zum Einschalten auf die Taste ON/OFF/RESET. Die LED (2) leuchtet rot und der Empfänger beginnt zu
piepen.
Um den Empfänger in eingeschaltetem Zustand zurückzusetzen, drücken Sie kurz die Taste ON/OFF/RESET. Dadurch
werden die Prüfspeicher auf Null zurückgesetzt. Halten Sie den Empfänger dabei von den zu messenden Verteilertafeln/
Kabeln entfernt.
Halten Sie die Taste ON/OFF/RESET für mehr als 1 Sekunden gedrückt, um das Gerät auszuschalten.
HINWEIS: Um Batteriestrom zu sparen, schaltet sich der Empfänger nach 3 Minuten Inaktivität automatisch aus.
Drücken Sie zur Wiederaufnahme der Messung die Taste ON/OFF/RESET, wie oben beschrieben.
Funktionsprüfung
Vor Inbetriebnahme des MFL205 sollte folgende Funktionsprüfung durchgeführt werden. Schalten Sie zuerst den
Empfänger ein und prüfen Sie, ob die LED rot leuchtet und ein stetiger Piepton ertönt. Wenn eine dieser Funktionen
nicht ausgeführt wird, wechseln Sie die Batterie und prüfen Sie erneut.
Eine grüne LED und längere Pieptöne weisen auf eine schwache Batterieleistung hin. Die Batterielebensdauer beträgt
dann >20 % und die Batterie sollte so bald wie möglich gewechselt werden.
Schließen Sie den Sender an und schalten Sie den Strom ein. Gehen Sie mit der Prüfsonde des Empfängers über das
Gehäuse des Senders.
Der Piepton vom Empfänger sollte sehr schnell oder zu einem durchgängigen Ton werden und die LED sollte grün
leuchten.
Durchführung der „Funktionsprüfung"
4
SENDER
Empfänger
1. Prüfsonde
2. LED-Anzeige
3. Signal LED-Anzeige
4. Summer
5. Taste ON/OFF/RESET (EIN/
AUS/RESET)
6. Batterieabdeckung
Sender
1. Betriebsanzeige
www.megger.com
