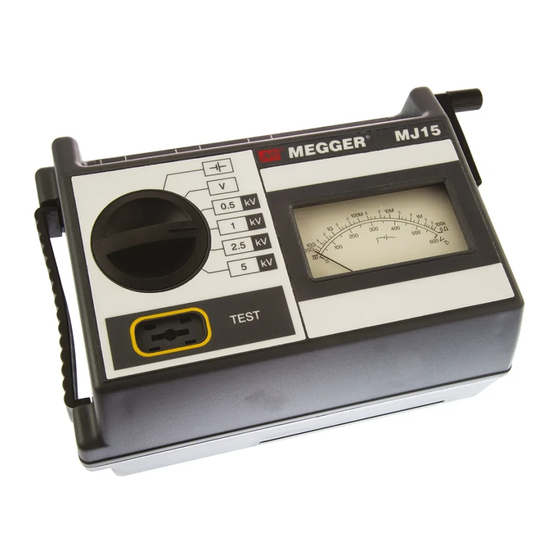

Megger BM15 Gebrauchsanleitung
Analoges isolationsmessgerät
Verwandte Anleitungen für Megger BM15
Inhaltszusammenfassung für Megger BM15

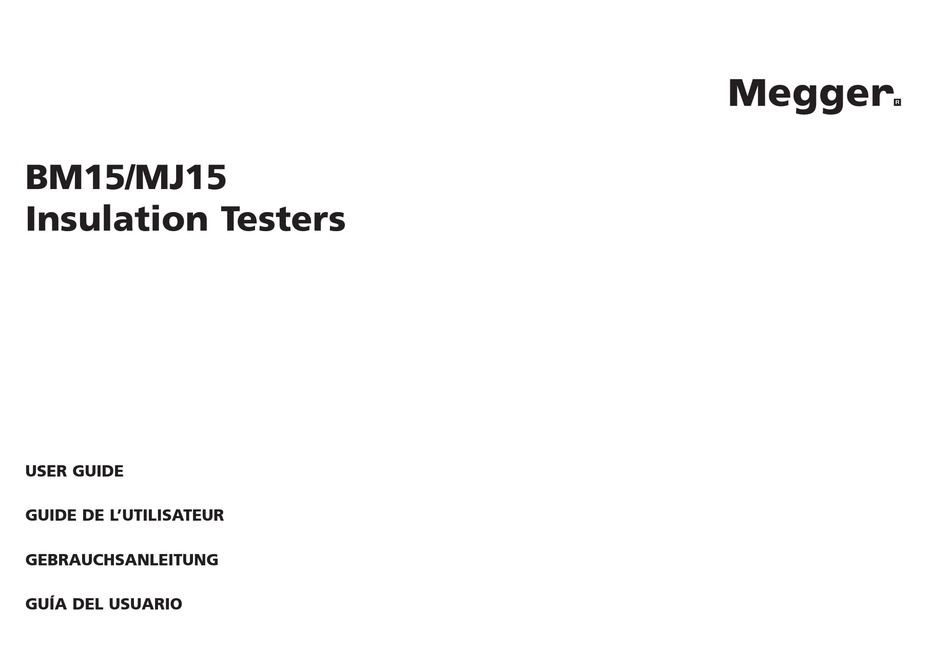

- Seite 1 BM15/MJ15 Insulation Testers USER GUIDE GUIDE DE L’UTILISATEUR GEBRAUCHSANLEITUNG GUÍA DEL USUARIO...
- Seite 26 GEBRAUCHSANLEITUNG - INHALT GUÍA DEL USUARIO - P.38 Sicherheitshinweise Vor Gebrauch des Geräts separate Bedienungsanleitung zum Einbau der feststellbaren oder nicht feststellbaren Prüftaste beachten. Wenn die Allgemeine Beschreibung feststellbare Taste eingebaut wird, muß mit besonderer Vorsicht vorgegangen werden. Funktionen und Regler Arbeiten mit kapazitiven Belastungen Betrieb Eingangsprüfungen...
-
Seite 27: Sicherheitshinweise
SICHERHEITSHINWEISE Vor Gebrauch des Geräts müssen die "Sicherheitshinweise" und der Abschnitt "Arbeiten mit kapazitiven Ladungen" gelesen und verstanden werden. Die Sicherheitshinweise sind beim Bedienen zu beachten. Der geprüfte Stromkreis muß ausgeschaltet, entladen und isoliert werden, bevor die Prüfanschlüsse vorgenommen werden. Die Anschlüsse des Stromkreises dürfen während der Prüfung nicht berührt werden. -
Seite 28: Allgemeine Beschreibung
Schutzanschluß verwendet werden. Die drei vertieften Buchsen sind mit "+", "-" und "G" gekennzeichnet. Die Die Prüfungen werden beim BM15 durch Drücken des Prüftaste (mit der Buchsen sind mit Sicherheitsabdeckungen versehen, welche sich beim Beschriftung "Test") und beim MJ15 durch Drehen des Generatorschalters Einschieben der Stecker öffnen. -
Seite 29: Funktionen Und Regler
FUNKTIONEN UND REGLER Generatorschalter (MJ15) Drehwählschalter MEGGER MJ15 MULTI-AMP BIDDLE MEGGER Feststellbare Prüftaste (bei Verwendung dieser Option muß mit 100M Nicht feststellbare besonderer Vorsicht 100k Prüftaste vorgegangen (empfohlene Option) werden) Test + Anschluß - Anschluß Schutzpol ANSCHLUßSTECKER ZUM EINFÜHREN HINEINSCHIEBEN UND ZUM LÖSEN EINE... -
Seite 30: Arbeiten Mit Kapazitiven Belastungen
ARBEITEN MIT KAPAZITIVEN BELASTUNGEN Die Anschlüsse von Stromkreis und Gerät können bei Verbindung mit kapazitiven Belastungen gefährlich werden. Mit diesem Gerät können Belastungen von bis zu 5 µF gefahrlos geladen und entladen werden. Zum Schutz vor Defekten empfiehlt es sich jedoch, beim Arbeiten mit kapazitiven Belastungen besondere Vorsichtsmaßnahmen vorzunehmen. -
Seite 31: Betrieb
BETRIEB Eingangsprüfungen kurzgeschlossen werden; wenn "0Ω" angezeigt werden, ist die Funktion in Ordnung.) Das Gerät funktioniert zwar in jeder Stellung, liefert jedoch die besten Ergebnisse, wenn die Vorderseite nach oben zeigt und das Gerät auf einer Wechseln der Batterien festen und ebenen Unterlage steht. Dies gilt insbesondere für Geräte mit Handkurbel, weil auf diese Weise leichter die benötigte konstante WARNING Kurbeldrehzahl von >... -
Seite 32: Spannungsmessung
Auswahl der Prüfkabel folgt an den zu prüfenden Stromkreis anschließen: Der BM15 und der MJ15 werden mit drei Kabeln ohne Sicherung geliefert, Zur Isolierprüfung an Erde (Masse): Ein Prüfkabel an die mit Krokodilklemmen versehen sind. Diese Kabel sind optimal für Masse oder das Gerätgehäuse und das andere Kabel an... -
Seite 33: Verwendung Des Schutzanschlusses
Schutzanschluß der von der Oberflächenableitung verursachte Kriechstrom vom gemessenen Stromkreis weggeleitet. Da Gerät zeigt daher nur den Kriechverlust des Isolators an und ignoriert den durch Oberflächenableitung verursachten Kriechverlust. MEGGER BM15 MULTI-AMP BIDDLE MEGGER 100M 100k... -
Seite 34: Technische Daten
Größte Nutzlast: 720 V AC oder DC Skalenlänge: 72 mm (96˚) Stromversorgung: BM15: 8 x LR6 Alkali-Mignonbatterien oder Akkubatterie MJ15: Bürstenloser Niederspannungsgenerator oder 8 x LR6 Alkali-Mignonbatterien Haltbarkeit der Batterien: In der Regel 2000 Prüfungen von je 5 Sekunden Dauer bei einer Belastung von 100 MΩ... - Seite 35 *** bezieht sich auf eine Stoßspannung, die bei der Verkabelung von fest installierten Geräten auftreten kann * bezieht sich auf eine Stoßspannung, die bei Spezialgeräten, Geräteteilen, Fernmelde- oder elektronischen Anlagen usw. auftreten kann † Hinweis: Der MJ15 arbeitet im gesamten Temperaturbereich bei Generatorbetrieb normal Der BM15 benötigt für einen Normalbetrieb bei -20˚C frische Batterien.
-
Seite 36: Zubehör
ZUBEHÖR MIT DEM GERÄT GELIEFERT TEILENUMMER Gebrauchsanleitung 6172-209 2 x 1,5 V LR6 Alkali-Mignonbatterien Prüfkabelsatz aus 3 Kabeln, Länge 3 m 8101-181 Karten (5 Stück) zum Notieren der Prüfdaten 6172-111 (U.S. 210949) Tragekoffer mit Stauraum für Kabel 6420-117 Einschiebbare Durchgangsschablonen (5 Stück) 6121-401 SONDERZUBEHÖR 5 kV Prüfspitzensatz mit Sicherung... -
Seite 37: Reparaturen Und Garantie
Das Instrument enthält statisch empfindliche Bauteile, weshalb die gedruckte Autorisierte Reparaturfirmen Schaltung sorgfältig behandelt werden muß. Falls die Schutzvorrichtungen Eine Reihe von Firmen sind für die Reparatur der meisten Megger- eines Instruments beschädigt worden sind, sollte es nicht verwendet, lnstrumente unter Verwendung von Original Megger-Ersatzteilen autorisiert.
