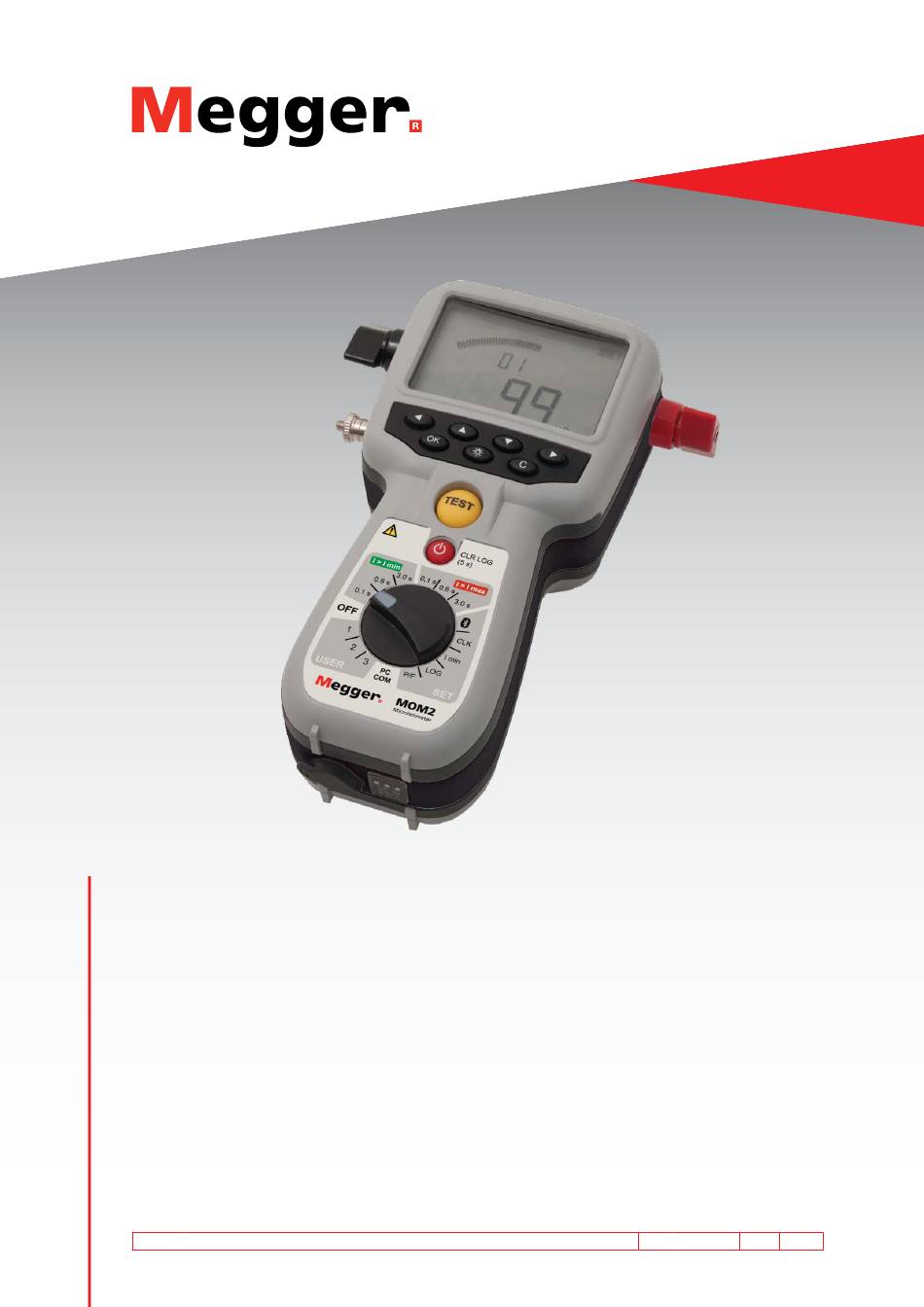

- Seite 1 MOM2 MOM2 Win Mikroohmmeter Handbuch Art No. ZP-BD03D Doc. BD0465GD V09a 2020...
- Seite 3 © 2013-2020, Megger Sweden AB. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments ist Eigentum von Megger Sweden AB. Kein Teil dieser Arbeit darf in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden, mit Ausnahme durch Genehmigung im schriftlichen Lizenzabkommen mit Megger Sweden AB.
-
Seite 4: Inhaltsverzeichnis
Kelvin-Prüfung ..........9 Löschen von Ergebnissen im Speicher .... 23 2.4 DualGround – Beide Seiten geerdet .....9 Alle Ergebnisse im Speicher löschen ....24 3 MOM2 Überblick 5.2 Messung mit max. Ladung, I=I MAX ..24 ............10 5.3 Messung mit Mindest strom-Garantie, 3.1 Das Gerät ..........10... - Seite 5 7.2 MOM2 Installation ........36 Voraussetzungen ........... 36 Installation ............. 36 Sprache auswählen ........36 7.3 MOM2 Win starten ........37 MOM2 Win verlassen ........37 7.4 Anschließen an MOM2 ......37 Automatisch Verbinden ......... 37 Manuell Verbinden ........37 7.5 Auslesen des Messspeichers .......39 Daten in Datei exportieren ......
-
Seite 6: Sicherheit
Schließen Sie die Schutzerde immer an MOM2 Zuallerletzt trennen Sie die Schutzerde vom an, bevor Sie andere Anschlüsse vornehmen. MOM2. Schließen Sie die Prüfkabel immer zuerst an MOM2 an, bevor Sie sie an das Prüfobjekt anschließen. Schließen Sie MOM2 niemals an spannungs- führende Stromkreise an. MOM2... -
Seite 7: Symbole Am Gerät
Verwenden Sie kein Zubehör, das nicht für die Verwendung zusammen mit dem Gerät vorge- sehen ist. Es ist nicht möglich, MOM2 während des Bat- te rie-Ladevorgangs zum Prüfen zu verwenden. Verwenden Sie ein feuchtes Tuch zum Rei- nigen. Verwenden Sie keine Flüssig- oder Sprühreiniger. -
Seite 8: Einleitung
Für technische Unterstützung nehmen Sie bitte mit Leistungsschalterkontakten, Sammelschienenverbin- Ihrer örtlichen Vertretung von Megger Kontakt auf dern, Kontaktelementen in Sammelschienen und oder richten Sie Ihre Anfrage direkt an Megger in anderen Hochstromverbindungen zu messen. Schweden. Sobald der Kontaktwiderstand aufgrund von Oxidati- Zum Verschicken des Geräts verwenden Sie bitte ent-... -
Seite 9: Grundlegende Technische Beschreibung
2.4 DualGround – Beide Seiten Beschreibung geerdet Der Ausgangsstrom wird von einem Superkondensa- Mit MOM2 können Messungen gemäß der Dual- tor bereitgestellt, welcher von den eingebauten wie- Ground™ Methode durchgeführt werden. Der deraufladbaren Batterien geladen wird. Haupt vorteil besteht in der verbesserten Sicher heit, aber die Methode ist auch einfacher und spart Zeit. -

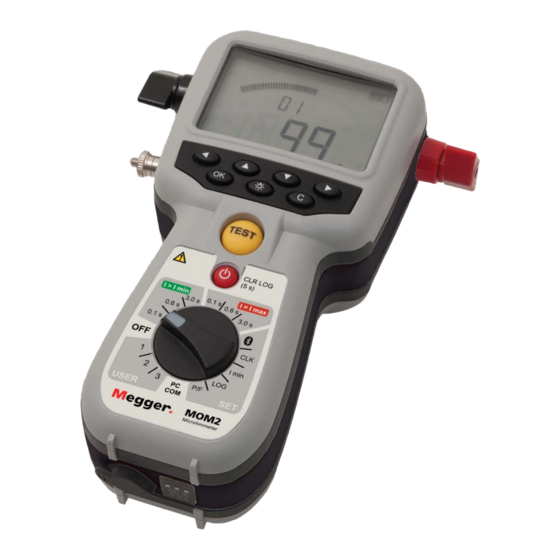

Seite 10: Mom2 Überblick
3 MOM2 ÜBERBLICK MOM2 Überblick 3.1 Das Gerät 10 11 Ansicht von oben Ansicht von unten MOM2 ZP-BD03D BD0465GD... - Seite 11 3 MOM2 ÜBERBLICK Strom-Ausgangs-Anschluss (-) Funktions-Auswahlschalter Strom-Ausgangs-Anschluss (+) 0,1 s Prüfpositionen Schutzleiter-Anschluss 0,6 s I > I min Messzeit mit Mindest- Display strom-Garantie ▪ Das Display bietet eine Kombination von Analog- 0,1 s Prüfpositionen bogen und einer digitalen Anzeige: I = I max 0,6 s Messzeit mit max.
-
Seite 12: Zubehör
3 MOM2 ÜBERBLICK 3.2 Zubehör ▪ Prüfkabel mit Kelvin-Messfühlern (einer mit Trigger) oder Prüfkabel mit Kelvin-Klemmen ▪ Transportkoffer ▪ Ladegerät Gürtelclip (50-11010) ▪ Gummiholster ▪ Tragegurt ▪ Gürtelclip ▪ MOM2 Win (GA-90000) Prüfkabel mit Kelvin-Messzangen (enthalten in BD- 59090) (GA-90001) Prüfkabel mit Kelvin-Klemmen (enthalten in BD-59092) -
Seite 13: Optionales Zubehör
Stromkabel 0,5 m, Anschlussplatte und Fühlerkabel 10 m, Erdungskabel GA-00382 Kabelsatz 15 m Stromkabel 0,5 m, Anschlussplatte und Fühlerkabel 15 m, Erdungskabel GA-00384 Kalibriersatz BD-90002 Transporttasche Für MOM2, Ladegerät und Kabel GD-00620 Kabelsatz 5 m, (GA-00380) (BD-90002) Kalibriersatz BD0465GD ZP-BD03D MOM2... -
Seite 14: Funktionen Und Installation
Anwenderspezifische Einstellungen wie Erzeugungs- zeit, I min, Gut/Schlecht und Protokoll. Anmerkung Die anwenderspezifischen Einstellungen können nur über MOM2 Win von einem PC aus eingestellt werden. OFF (AUS) Das Gerät sollte in der Position OFF (AUS) sein, wenn es nicht in Betrieb ist. -
Seite 15: Bluetooth
MOM2 ist nun im Bluetooth-Netz sichtbar und bereit, verbunden zu werden. Öffnen Sie die Bedienfläche am PC. Wählen Sie von der Bedienfläche aus “Ein Gerät hinzufügen”. Der Rechner sucht nach MOM2 und ein we- nig später ist das MOM2-Gerät gefunden. BD0465GD ZP-BD03D MOM2... -
Seite 16: Uhr - Clk
Datum und Zeit einstellen Tasten ▲ ▼ ein. Lautstärke für den internen Summer einstel- Drücken Sie die OK-Taste. Drücken Sie ▶ oder ◀, um zurückzukehren. Den internen Kondensator des MOM2 entla- den (nur für Wartung) Display-Abkürzungen Lautstärke Entladen (nur für Wartung) -
Seite 17: Mindeststrom - I Min
5.6 Messung mit Hilfe der Speicherfunktion. der oberen Zeile gezeigt. Der gezeigte Wert schaltet zwischen dem maximalen und dem minimalen Strom Modus Laufende Nummern, 1234 während der Prüfung um. In diesem Fall ist es der Mindeststrom, der "> 037 A" zeigt. BD0465GD ZP-BD03D MOM2... -
Seite 18: Gut/Schlecht - P/F
Zeichen zu wählen; es wird blinken. Verwenden Sie die Tasten ▲ ▼, um den ge- wünschten Wert einzustellen. Drücken Sie die Taste OK. Zum Abbrechen drücken Sie die Taste C oder drehen den Funktions-Auswahlschalter in eine andere Stellung. MOM2 ZP-BD03D BD0465GD... -
Seite 19: Pc Kommunikation - Pc Com
/ Bestätigung eines Ereignisses bzw. einer Aktivität zu Die Position PC COM wird für alle Vorgänge verwen- geben. Der Ton wird von einem eingebauten Summer det, die von einem PC mit Hilfe von MOM2 Win und vom Bluetooth Headset (optional) ausgegeben. durch geführt werden. Sie können: Die akustischen Signale unterscheiden sich in Fre- ▪... -
Seite 20: Batterie-Spannungsversorgung
Bat terieplatte auf der Rückseite des MOM2 te Ladegerät und schließen Sie dieses an die Buchse halten, siehe nachfolgende Abbildung. an der Unterseite des MOM2 an. Die typische Wieder- aufladezeit für vollständig entladene Batterien beträgt Es wird empfohlen, den gleichen Batterietyp (AA 3 Stunden bei 25 °C. -
Seite 21: Batterie-Praxis
Ladezyklen aufzubereiten, um das Meiste aus ihnen herauszuholen. ▪ Um zu verhindern, dass die Batterien vollständig entladen werden, falls MOM2 nicht regelmäßig verwendet wird, gilt als gute Faustregel, dass die Batterien einmal im Monat geladen werden. Anmerkung Falls die Batterien vollständig entladen sind, ist es unmöglich, sie im MOM2 zu laden. -
Seite 22: Betriebsanweisungen
Bereiten Sie das Prüfen vor, indem Sie die Batterien aufladen, siehe Abschnitt 4.10 Batterie-Spannungsver- sorgung. Warnung Anmerkung Siehe Abschnitt 5.8 Fehlerbehandlung MOM2 kann während des Batterie ladevor- Gut-/Schlecht-Anzeige gangs nicht zum Prüfen verwendet werden. In diesem Fall ist Gut/Schlecht auf 100 μΩ eingestellt. LCD Display Hängeschloss-Symbol... -
Seite 23: I > I Min Oder I = I Max Wählen
Arbeiten bei niedrigen Löschen von vorhandenen Temperaturen Prüfergebnissen MOM2 kann bei Temperaturen bis zu -20 °C einge- Drücken Sie gleich nach einer Prüfung den setzt werden, vorausgesetzt, die Batterien halten eine Trigger am Kelvin-Messfühler oder die Taste Temperatur über 0 °C. Sobald das Gerät im Einsatz ist, TEST und halten Sie diese ca. -
Seite 24: Alle Ergebnisse Im Speicher Löschen
Verriegelungssymbol an, dass es Speichermodi, Leistungsschalterprüfung und den Kondensator lädt. Laufende Nummern gelöscht. Lädt MOM2 ist für eine Messung bereit, wenn das Verriegelungssymbol verschwindet. Zum Prüfen bereit Drücken Sie die Taste TEST am MOM2 oder ziehen Sie den Trigger am Messfühler heraus. -
Seite 25: Messung Mit Mindest Strom-Garantie, I > I Min
Abbildung zeigt die beiden Display-Ansichten dem Verriegelungssymbol an, dass es den Kondensator lädt. Lädt MOM2 ist für eine Messung bereit, wenn das Verriegelungssymbol verschwindet. Zum Prüfen bereit Drücken Sie die Taste TEST am MOM2 oder ziehen Sie den Trigger Sie am Messfühler. -
Seite 26: Messung Mit Hilfe Von P/F - Gut/Schlecht
In diesem Beispiel ist LOG auf OFF (AUS) einge- stellt. Drehen Sie den Funktions-Auswahlschalter in eine der Prüfpositionen. Drücken Sie die Taste TEST am MOM2 oder ziehen Sie den Trigger am Messfühler heraus. Ein akustisches Dauersignal zeigt an, dass die Messung in Gang ist. -
Seite 27: Messung Mit Anwender- Spezifischen Einstellungen
5.5 Messung mit anwender- spezifischen Einstellungen Es gibt drei Positionen zur Speicherung von anwender- spezifischen Einstellungen. Diese können nur über einen PC mit der MOM2 Win Software eingestellt werden, siehe Kapitel MOM2 Win. Die kleinen Ziffern zeigen den eingestellten -Wert (< 90 μΩ). -
Seite 28: Messung Mit Hilfe Der Log-Funktion
▪ (1 bis 19) Zwei-Ziffern-Anzeige des Leistungsschalters ▪ Ein Buchstabe für Phase (A,B,C) ▪ (1 bis 9) Ziffer für Unterbrecher Die Anzeige vor der zweiten Messung, zwei Kommata. Die Anzeige vor der dritten Messung, drei Kommata. MOM2 ZP-BD03D BD0465GD... -
Seite 29: Messung Mit Hilfe Von P/F Und I Min
Anmerkung Sie können nur durch die Messungen im ausgewählten LOG-Modus scrollen. Lädt MOM2 ist für eine Messung bereit, wenn das Verriegelungssymbol verschwindet. Zum Prüfen bereit Drücken Sie die Taste TEST am MOM2 oder ziehen Sie den Trigger am Messfühler heraus. -
Seite 30: Prüfen Bei Leistungs- Schaltern Mit Stromwandler In Der Schleife
100 A. in die gleiche Richtung bis ein stabiler Wert Wenn sowohl gegen die P/F-Grenze als auch erreicht ist. die Stromgrenze verstoßen wird, schalten die großen Ziffern zwischen Widerstandswert, < Stromgrenze und > P/F-Grenze um. MOM2 ZP-BD03D BD0465GD... -
Seite 31: Fehlerbehandlung
5 BETRIEBSANWEISUNGEN 5.9 Fehlerbehandlung Problem Lösung Headset funktio- Überprüfen, dass es mit MOM2 verbunden niert nicht ist. Bei MOM2 überprüfen, dass Bluetooth aktiviert ist. Es ist unmöglich, Beachten Sie bitte die Informationen die Batterien mit im Abschnitt "Batterie-Praxis" auf Seite dem mitgeliefer- ten Ladegerät in... -
Seite 32: Anwendungsbeispiele
Sie sich vor dem Prüfen, dass er Schließen Sie die Prüfkabel mit Kelvin-Mess- geschlossen und beidseitig geerdet ist. fühlern (2 x 1,3 m), eines mit einem Trigger, an MOM2 an. Drehen Sie den Funktions-Auswahlschalter in die gewünschte Position. Hängen Sie das Gerät an Ihrem Gürtel ein oder verwenden Sie den Gurt. -
Seite 33: Prüfen Eines Leistungs Schal Ters Mit Hilfe Von Dual Ground
Der Leistungsschalter soll getrennt, geschlos- negativen Stromausgangsanschluss am sen und beidseitig geerdet sein. MOM2 an und schließen Sie das andere Erde Schließen Sie das schwarze (3 m) Prüfkabel an Erde nahe der Stelle an, wo das Erdungs- mit Kelvin-Klemmen und dem Kelvin-Mess- kabel des Leistungsschalter angeschlossen ist fühler mit Trigger an das Gerät an. - Seite 34 6 ANWENDUNGSBEISPIELE Lösen Sie die Messkabel vom Leistungsschal- ter. Lösen Sie das zusätzliche Erdungskabel von der 0,1 m Platte am Plus-Anschluss. Lösen Sie das 0,5 m Stromkabel von Erde. Lösen Sie das Erdungskabel von MOM2. MOM2 ZP-BD03D BD0465GD...
- Seite 35 7 MOM2 WIN BD0465GD ZP-BD03D MOM2...
-
Seite 36: Mom2 Win
7 MOM2 WIN MOM2 Win 7.1 Einführung 7.2 MOM2 Installation MOM2 Win ist ein Windows® Programm, das mit den Voraussetzungen MOM2 Mikroohmmeter-Geräten kommuniziert. ▪ Windows XP / 7./ 10 Es wird verwendet zum: ▪ Rechner mit integriertem Bluetooth oder Verwendung des ▪... -
Seite 37: Mom2 Win Starten
7.4 Anschließen an MOM2 Klicken Sie das MOM2-Symbol auf dem Um den Bluetooth-Anschluss einzurichten, muss Desktop an oder führen Sie die Datei MOM2 mit dem PC als Paar verbunden sein, siehe Mom2Win.exe aus. Abschnitt 4.3. (Start->Alle Programme->Programma) Das Programm wird starten und zeigt die Automatisch Verbinden Startseite. - Seite 38 MOM2-Gerät herzustellen. Wenn nicht bekannt ist, welche COM-Schnittstelle zu verwenden ist, kann das Programm alle verfügbaren Schnittstellen scannen, bis es ein MOM2-Gerät findet. Klicken Sie die Schaltfläche “Scannen nach MOM2” an. Der Vorgang kann mit der Schaltfläche “Scan abbrechen”...
-
Seite 39: Schaltfläche Aktualisieren
Uhr PC -> MOM2 synchronisieren Fortschritt des Herunterladens. Die Datenabholung kann jederzeit gestoppt Wenn Sie die Schaltfläche “Uhr PC -> MOM2 synchro- werden, indem die Schaltfläche "Abbrechen" nisieren”, wird die Systemzeit des PC zum MOM2 angeklickt wird. In diesem Fall wird das Da- geschrieben. -
Seite 40: Daten In Datei Exportieren
7 MOM2 WIN der Werte und Einheiten, die Einheiten sind in den Abbildung 8.5.3: Daten-Download beendet. Die Spal- Kopfzeilen der Spalten platziert. ten können durch Anklicken der Kopfzeilen sortiert Wenn als Dateityp (*.txt) ausgewählt ist, wer- werden; angeordnet werden sie durch Klicken-Halten und Ziehen. -
Seite 41: Anwenderspezifische Einstellungen
7 MOM2 WIN 7.6 Anwenderspezifische Einstellungen Klicken Sie Programmschaltfläche "Anwen- der" "Positionen" auf der Startseite an oder wählen Sie Programm "Anwender" Positio- nen aus dem Menü "Tools" (Werkzeuge). Abbildung 8.5.4: Fortschritt "Alle Messungen löschen" Abbildung 8.6.1: Programm "Anwender"-Positionen Auslesen der vorhandenen Einstellungen Wählen Sie "Anwender"... -
Seite 42: Kalibrierung
Fenster, das den Fortschritt anzeigt, siehe Klicken Sie die zum Feld nächste Schaltfläche nachfolgende Abbildung. Die beiden höchs- "Messen" an. ten Felder zeigen die gemessene Kondensa- Der durch MOM2 gemessene Wert wird dann in torspannung und die Sollspannung an. MOM2 ZP-BD03D BD0465GD... -
Seite 43: Kalibrier-Protokoll
Ab Schritt 1 für den nächsten Referenzshunt wiederholen. Wenn die Widerstände über beiden Shunts Abbildung 8.7.5: Kalibrierprotokoll gemessen sind und das Ergebnis zufrieden- stellend ist, können Sie es im MOM2 spei- chern. Klicken Sie die Schaltfläche "Speichern im Gerät" an. Wenn das Ergebnis der Prüfungen nicht zufriedenstellend ist oder Sie noch einmal anfangen möchten, klicken Sie die Schaltflä-... -
Seite 44: Technische Daten
Bezeichnungsschemata Leistungsschalter orientiert oder Schutzart IP54 Terminnummer Abmessungen (ohne 217 x 104 x 72 mm (H x B x T) Leistungsfähigkeit 104 Messungen Verbindungsklemmen) Drahtlos-Kommunikation Gewicht 1,0 kg nur Gerät PC-Kommunikation Bluetooth 5,0 kg inkl. Zubehör und Tragekoffer MOM2 ZP-BD03D BD0465GD... - Seite 45 BD0465GD ZP-BD03D MOM2...
- Seite 46 Messung mit Hilfe von P/F und I min .......29 Messung mit max. Ladung, I=I MAX .......24 Messung mit Mindeststrom-Garantie, I>I MIN ..25 CLK ................16 Messzeit ..............22 Messzeit wählen .............22 MOM2 Installation ..........36 Display .............11, 22 MOM2 Win ............36 DualGround ..............9 Niedrige Temperaturen ..........23 Eingang zur Spannungserfassung (-) .......11 Eingang zur Spannungserfassung (+) ......11...
- Seite 47 Strom-Ausgangs-Anschluss (-) .........11 Strom-Ausgangs-Anschluss (+) ........11 Symbole am Gerät ............6 System auspacken .............8 Tasten ..............11 Taste TEST (Prüfen) ..........11 Technische Daten ............44 Trigger-Anschluss ............11 Überblick ..............10 Uhr .................16 USER – 1/2/3 (ANWENDER) ........14 Vorhandene Prüfergebnisse löschen ......23 Zubehör ..............12 BD0465GD ZP-BD03D MOM2...
