Katalog-Nummer: MWA300, MWA300-47,

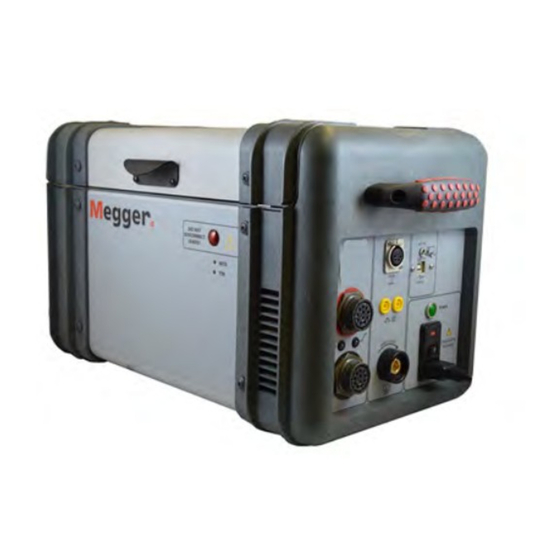

HOCHSPANNUNGSGERÄT
Lesen Sie vor dem Anwenden des Geräts dieses gesamte Handbuch.
andbuch
für
Dreiphasen-Verhältnis-
& Wicklungswiderstands-
Transformator-Prüfgerät
MWA3XX Reihe
MWA330A, MWA330A-47
MWA300_330A-UG-DE-V05
Valley Forge Corporate Center
2621 Van Buren Avenue
Norristown, PA 19403-2329
USA
610-676-8500
www.megger.com
Mai 2017
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Megger MWA300
Inhaltszusammenfassung für Megger MWA300
- Seite 1 MWA300_330A-UG-DE-V05 Mai 2017 andbuch für Dreiphasen-Verhältnis- & Wicklungswiderstands- Transformator-Prüfgerät MWA3XX Reihe Katalog-Nummer: MWA300, MWA300-47, MWA330A, MWA330A-47 HOCHSPANNUNGSGERÄT Lesen Sie vor dem Anwenden des Geräts dieses gesamte Handbuch. Valley Forge Corporate Center 2621 Van Buren Avenue Norristown, PA 19403-2329 610-676-8500 www.megger.com...
- Seite 3 Dreiphasen-Verhältnis & Wicklungswiderstands- Transformator-Prüfgerät MWA3XX Reihe...
- Seite 4 Ankündigung vorbehalten. GARANTIE Megger gewährt für seine gelieferten Produkte nach Auslieferung ein Jahr Garantie auf Material und Verarbeitung. Unsere Leistungspflicht beschränkt sich – je nach unserer Entscheidung – auf den Austausch oder die Reparatur der defekten Ausrüstung. Wird die Ausrüstung zur Reparatur zum Werk zurückgeschickt, müssen Sie zuerst die Rücksendung per Email an VFsupport@megger.com...
-
Seite 5: Inhaltsverzeichnis
INHALT 1 MWA300 PRODUKTÜBERSICHT ........................ 1 2 SICHERHEIT ..............................5 3 TECHNISCHE DATEN ........................... 7 Elektrisch ................................7 Eingangsleistung ............................7 Schutzeinrichtungen (Sicherungen) ......................7 Verhältnis-spezifikationen ..........................8 AC Ausgangs-Prüfspannung und Strom....................8 ... - Seite 6 Bildschirm Widerstandsprüfung ........................30 Grundlegende Anschlüsse an MWA300 ..................... 31 6 ANWENDUNGEN TRANSFORMATORPRÜFUNG – VERHÄLTNIS & WICKLUNG ... 33 Einphasige, Zwei-Wicklungs-Transformatoren –einschließlich Typischer Pol-Transformatoren mit Doppelter Sekundärwicklung ........................34 Dreiphasige, Zwei-Wicklungs-Transformatoren ..................37 Dreiphasige, Drei-Wicklungs-Transformatoren ..................39 ...
- Seite 7 Sie das Diagramm YNyn0 ....................45 TABELLENVERZEICHNIS Tabelle 6-1 ....Prüfkabel-Kennzeichnungen für Einphasige Transformatoren ......... 35 Tabelle 6-2: ....Prüfkabel-Kennzeichnungen für Dreiphasige Transformatoren ....... 37 Tabelle 8-1: ....Anleitung zur Fehlerbehandlung ..................57 Tabelle 9-1: ....Ersatzteilliste ........................59 MWA300-UG-DE -V04 April 2017...
-
Seite 8: Entgegennahme Des Geräts
Vor der Inbetriebnahme überprüfen Sie bitte das Gerät hinsichtlich gelockerter Hardware oder Transportschäden. Wenn Sie Derartiges erkennen, ist ein Sicherheitsrisiko wahrscheinlich; versuchen Sie KEINESFALLS das Gerät in Betrieb zu nehmen. Bitte kontaktieren Sie schnellstmöglich Megger. MWA300 Transformator-Verhältnis- & Wicklungswiderstands- Prüfgerät MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 9: Mwa300 Produktübersicht
(Fehler-) Meldungen bezeichnen nicht korrekte Prüfanschlüsse, ungewöhnliche Betriebszustände oder Wicklungsprobleme. Die Prüfergebnisse werden auf einem externen PC gespeichert. Es wird empfohlen, dass sich der Anwender mit dem MWA300/330A unbedingt vertraut macht, bevor er ihn an einen Transformator anschließt. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 10: Steuerungen Der Oberen Bedienfläche
Niederspannungs- (X) Wicklung eines Transformators 4. PC-Eingang: USB Host für den Fernsteuerungsanschluss des MWA über einen PC. Schalter zur Auswahl der externen (MWA300 immer in dieser Position) sowie der internen (nur MWA330A) Gerätesteuerung. Die mitgelieferte Software ist PowerDB Lite, Version 11.03 und höher. -
Seite 11: Produktübersicht
3. USB Port: Wird für verschiedene Funktionen verwendet, einschließlich externer Speicher und externe Maus-/Tastatursteuerung. 4. USB Port Hub auf Rückseite: Wird für externe Megger Instrumentensteuerung wie Delta4000, S1 / MIT Isolierungsprüfgerät, MLR10 verwendet. 5. Ethernet Port auf Rückseite: Wird für externe Megger-Instrumentensteuerung... - Seite 12 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 13: Sicherheit
Information die von IEEE empfohlenen Praktiken zur Sicherheit bei Hochspannungs- und Hochleistungsprüfung, IEEE 510 - 1983. Allgemeine Sicherheitsvorkehrungen Sowohl das MWA300 als auch das zu prüfende Gerät (UUT) sind Quellen elektrischer Energie, deren Werte zum sofortigen Tod führen können. Beachten Sie folgende Sicherheitsvorkehrungen: ... -
Seite 14: Vorsichtsmaßnahmen Netzeingangsversorgung
Anschlüssen (Spannung, Neutralleiter und Schutzleiter ). Die Spannung zu Erde vom spannungsführenden Pol der Spannungsquelle muss innerhalb der folgenden Nennbetriebsspannung sein: Art. Nr. MWA300/330A 108-132 V, (207-253V*), 60 Hz, 2 Hz, 660VA Art. Nr. MWA300/330A-47 207-253 V, (108-132V*) 50 Hz, 2 Hz, 660VA *- Benötigt eine Sicherung für korrekten Betrieb - siehe Technische Daten unten... -
Seite 15: Technische Daten
Anzahl 2: 6,3 A, 250 V, 5 x 20 mm, SLO-BLO (120 V Keramik) Anzahl 2: 4,0 A, 250 V, 5 x 20 mm, SLO-BLO (230 V Keramik) TTR Teil 0,5 A, 250 V, 5 x 20 mm, SLO-BLO MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 16: Verhältnis-Spezifikationen
8 V AC ±0,1% (0,8 bis 2000) ±0,25% (2001 bis 4000) ±0,35% (4001 bis 8000) Auflösung 5 Digits für alle Verhältnisse Erregerstrom (eff) ±2 % des Werts + 1 Digit Phasenwinkelabweichung ±3 Minuten ( ± 0,05 Grad) MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 17: Messverfahren
8 bis 37 Sekunden, abhängig vom Betriebsmodus und des Transformatortyps Wicklungswiderstands-spezifikationen DC Ausgangsstrom (Vom Anwender wählbare Bereiche) 10 mA 100 mA 2,5 A 5,0 A 7,5 A 10 A Leerlauf-Prüfspannung 40 V DC Messspannung 20 V DC Max. Leistung 200 VA dauernd MWA300-UG-DE -V04 April 2017... -
Seite 18: Widerstandsbereiche
Lage, die o.a. Instrumente über die im Gerät installierte PowerDB- Software zu steuern. Sicherheit/EMV/Vibration Entspricht den Anforderungen von: IEC1010-1: 2010 CE ASTMD999.75 IEC 61326-1:2012* *Bei abgestrahlten Frequenzen von 80 MHz - 100 MHz kann sich die Leistung verschlechtern. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 19: Umgebungsbedingungen
Relative Feuchtigkeit 0 bis 90 % nicht kondensierend Physikalische Daten Abmessungen: Gerät 290 x 290 x 460 mm (HxBxT) Gewicht: MWA300 mit bereitgestelltem Standardzubehör 15,5 kg MWA330A mit bereitgestelltem 18,0 kg Standardzubehör mit 9,0 m optionalen Kabeln + 8 kg... - Seite 20 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 21: Software-Installation
Die Software PowerDB Lite ist als Softwaretool ohne Aufpreis enthalten. Es wurde speziell für die Steuerung und/oder Datengewinnung vom MWA300/330A entwickelt. PowerDB Lite wird Ihre Prüfdaten in einem professionell aussehenden Datenformular darstellen, welches zu einem Drucker oder in eine PDF-Datei gesendet werden kann. -
Seite 22: Software-Installation (Nur Für Pc)
PowerDB Lite-Version herunter. ANMERKUNG: Für MWA330A ist eine Software Version auf der www.megger.com Website unter "Software Support" verfügbar und benötigt eine Benutzeranmeldung. Sie wird über den USB-Port am Controller auf das MWA330A geladen) Die Version ist in der Software enthalten und erst sichtbar, wenn die PowerDB Lite Software geladen ist. -
Seite 23: Allgemeine Prüfabläufe
Beim Einschalten sollten die Lüfter gehört werden (Wicklungswiderstandsteil) und EIN hörbarer Piepston sollte erklingen (Verhältnisteil). Der MWA führt einen Selbsttest durch und alle Hard- und Softarevariablen werden vorbereitet. Gehen Sie weiter zum nachfolgenden Kapitel bzgl. Betrieb über externen PC (vom Anwender bereitgestellt). MWA300-UG-DE -V04 April 2017... - Seite 24 Änderungen sollten nicht erforderlich sein. BITTE BEACHTEN SIE SICHERHEITSZEITEN FÜR DEN TREIBER ZU LADEN, WENN AN DEN MWA300 ANZUFÜHREN. Geben Sie dem PC bei jedem Anschließen an den MWA ungefähr 45 - 60 Sekunden, um mit dem Gerät zu verbinden, an das es einmal angeschlossen wurde.
- Seite 25 TTR Funktion EIN Typische Probleme, die angetroffen werden, beziehen sich auf die Treiber für MWA300 und können eine erneute Installation der Software erfordern, um die Treiber ordnungsgemäß wieder zu laden, aber bitte genügend Zeit für die ordnungsgemäße Belastung der Fahrer zuzulassen BITTE BEZUG AUF KAPITEL 8 DIESES HANDBUCHS.
- Seite 26 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 27: Dreiphasen-Ttr & Wicklungswiderstands-Prüfung
Formular 3Ɵ Windungs- & Wicklungs- Widerstand als Referenz verwendet. Alle anderen MWA Formulare verwenden gleiche Verfahren, wie sie im nachfolgenden Beispiel beschrieben sind. Ɵ Wählen Sie das Formular 3 Windungsverhältnis & Wicklungswiderstand MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 28: Prüfformularsteuerungen - Allgemein
Prüfinstruments unter der Steuerung von PowerDB, wie in "1. Erste Schritte" oben vermerkt. vi. Simulation Mode [Simulationsmodus]: Ermöglicht die Verwendung eines Prüfformulars ohne dass das Instrument tatsächlich angeschlossen ist. Hilfreich bei der Schulung des Personals und bei Vorführungen. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 29: Formular-Einstellungen
Corrected Ω (°C) [Korrigierter Ω (°C)]: Widerstand, auf eine eingestellte Temperatur z.B. 85 °C korrigiert. Nach dem Auswählen (Ankreuzen) wird der Widerstand in der nachfolgenden Tabelle auf einen Standard- Temperaturwert korrigiert. Bereich 0 - 200 °C. MWA300-UG-DE -V04 April 2017... -
Seite 30: Stufen-Einstellungen
H & L Numbering [Nummerierung]: Ermöglicht die Kennzeichnung gemäß der Transformator-Typenschildkonvention. iii. Raise/Lower Suffix [Endung erhöhen/verringern]: Ermöglicht die Kennzeichnung gemäß der Transformator-Typenschildkonvention. iv. Round Tap Voltages[Stufenspannungen runden]: Hilft, Stufenspannungen, die im Formular aufgeführt sind, mit den tatsächlichen Typenschildspannungen übereinstimmen zu lassen. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 31: Widerstands-/Verhältnis-Einstellungen
Einstellung auf 99,9 % SOWIE auf eine längere Stabilitätszeit (15 - 30 Sekunden mehr) erhöht werden. Die Wertestabilität hängt von den Transformatorcharakteristiken ab; nachdem die ersten Werte bei einem Transformator erfasst wurden, sollten diese 2 Indikatoren überprüft und MWA300-UG-DE -V04 April 2017... -
Seite 32: Transformator-Typenschild
Primär/Sekundär/Tertiär (falls anwendbar) umzuschalten, IST FÜR DIE AUTOMATISIERTE WICKLUNGSWIDERSTANDSPRÜFUNG EINE KORREKTE EINGABE ERFORDERLICH. vi. Tap Setting [Stufeneinstellungen]: Stufe # der Position DETC ist gefunden. Dies wird auch zum Bestätigen, dass DETC nach Abschluss der Prüfung in korrekter Position zurückgelassen wurde, verwendet. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 33: Transformator-Prüfbedingungen
Wicklung. iii. # Test [# der Prüfung]: Drücken, um mit dem Prüfen einzelner Zeilen zu beginnen. Diese Aktion wird nachfolgenden Kapitel Prüfdialog (Verhältnis- Prüfung) aktivieren. iv. Tap Values[Stufenwerte]: Wird ausgefüllt, sobald Transformator- TypenschildKapitel oben abgeschlossen ist. MWA300-UG-DE -V04 April 2017... -
Seite 34: Verhältnis-Prüfung
1. Es wird eine automatisierte Sequenz festgelegt und die Prüfung arbeitet sich wie gefordert durch jede Wicklung und Stufe – 2. Alle Phasen einer Wicklungsstufe werden nacheinander gemessen – 3. Grundlegendes Prüfverfahren, wobei NUR ein Wert gemessen und zu einem Zeitpunkt erfasst wird - MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 35: Verfahren 1 - Assistent Widerstandsprüfung
Prüfen von OLTC-Stufen ohne Entladung des Prüfstroms während des Wechsels der (zwischen den) Stufen; dadurch wird das Prüfen sowohl effizienter (geringere Zeit beim Laden und Entladen der Wicklung und weniger Tastendrücke) als auch aussagekrätiger durch Anzeige einer Öffner-Schließer- Bedingung. MWA300-UG-DE -V04 April 2017... -
Seite 36: Verfahren 2 - Stufen Messen - Wicklungswiderstand Aller Phasen
Wicklungen gleichzeitig) durchgeführt, und stellt so die Optimierung des magnetisierten Kerns sicher. ii. Test Current [Prüfstrom]: Zeichnet die für das Ergebnis gespeicherte DC- Strom-Amplitude auf. iii. Measured Resistance [Gemessener Widerstand]: Zeigt die Ergebnisse an, sobald die Prüfung abgeschlossen ist. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 37: Verfahren 3 - Messen Einzelner Stufenwicklung
(% Stabilität, Prüfstrom usw.). ANMERKUNG: Das Prüfverfahren 3 kann den Vorgang "Schließen vor Öffnen" des OLTC-Stufenschalters nicht überprüfen, weil der Strom zwischen jeder Prüfung entladen wird. Der Prüfungs-Assistent (Verfahren 1) ist für eine korrekte Überprüfung erforderlich. MWA300-UG-DE -V04 April 2017... -
Seite 38: Bildschirm Widerstandsprüfung
Stabilität + Zeit für stabilen Wert" gemäß Kapitel Punkt iv oben. Sobald die Bedingung erreicht ist, wird der Hintergrund grün. vii. Reading Stability [Wert-Stabilität]: Überwacht die Werte und berechnet dauernd die Veränderung; sie wechselt die Hintergrundfarbe nach grün, sobald die Einstellung Wertstabilität Kapitel erreicht ist. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 39: Grundlegende Anschlüsse An Mwa300
Anforderungen erfüllt. Stellen Sie darüberhinaus sicher, dass der EIN- /AUS-Schalter (Abbildung 1-1, Nr. 1) in der AUS-Position ist. Schließen Sie zuerst das Netzkabel am MWA300 an, dann an das Netz. Zu diesem Zeitpunkt lassen Sie den EIN-/AUS-Schalter in der AUS-Position. - Seite 40 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 41: Anwendungen Transformatorprüfung - Verhältnis & Wicklung
Stromwandlern dürfen Sie niemals die Anschlüsse zwischen den Hoch- und Niederspannungs-Transforma- toranschlüssen vertauschen. Der MWA ist bei diesem Zustand geschützt, ABER die Nichteinhaltung der korrekten Anschlüsse kann zu einem Sicherheitsrisiko führen und Schaden am Prüfgerät oder Transformator zur Folge haben. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 42: Einphasige, Zwei-Wicklungs-Transformatoren -Einschließlich Typischer Pol-Transformatoren Mit Doppelter Sekundärwicklung
Sicherheitsvorkehrungen von Kapitel 2 und 3 eingehalten sind, darf der EIN-/AUS-Schalter in die EIN-Position gebracht werden. Abbildung 6-1: Konfiguration zum Prüfen eines Einphasigen Transformators (Vektor-Diagramm 1P0) Abbildung 6-2: Konfiguration zum Prüfen eines Einphasigen Autotransformator (Vektor-Diagramm 1P0) MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 43: Tabelle 6-1 ................. Prüfkabel-Kennzeichnungen Für Einphasige Transformatoren
Tabelle 6-1: Prüfkabel-Kennzeichnungen für Einphasige Transformatoren Prüfkabel-Kennzeichnung Transformator Starke Klemme Prüfkabel ANSI CEI/IEC Australien Anschluss- Klemmenfarbe Farbband spannung Hoch Hoch Gelb Nieder Schwarz Nieder Schwarz Gelb Abbildung 6-3: Konfiguration zum Prüfen eines Einphasigen, Typ A (Gerader Aufbau) Stufenspannungs-Regulators (Vektor-Diagramm VREG) MWA300-UG-DE -V04 April 2017... -
Seite 44: Abbildung 6-4: .......... Konfiguration Zum Prüfen Eines Einphasigen, Typ B
Abbildung 6-4: Konfiguration zum Prüfen eines Einphasigen, Typ B (Gedrehter Aufbau) Stufenspannungs-Regulators (Vektor-Diagramm VREG) Abbildung 6-5: Zeigt Anschlüsse an einen Pol-Transformator mit 2 Sek. Wicklungen. Zum Prüfen mit PowerDB ist die Auswahl von 1P0, mit 2 Stufen und Wechsel der Kabel zwischen den Prüfungen erforderlich MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 45: Dreiphasige, Zwei-Wicklungs-Transformatoren
Weiß Niedrig Schwarz Niedrig Schwarz Gelb Niedrig Schwarz Blau ANMERKUNG: Laut Australischer Norm haben die Stern- und Dreiecksanschlüsse der Transformatorwicklung eine numerische Endung von 1 und 2. Zickzack-Transformatoren haben die numerische Endung 4. Siehe Tabelle A-3. MWA300-UG-DE -V04 April 2017... - Seite 46 Typischer Anschluss an einen Transformator mit 8 Anschlüssen und 2 Wicklungen - YNyn oder Zickzack Abbildung 6-7: Zeigt einen Typischen Anschluss an einen Dreick-Dreieck oder Yy (kein Nullleiter) - Transformator mit 6 Anschlüssen ANMERKUNG: Nullleiter können während des Prüfens entfernt werden. MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 47: Dreiphasige, Drei-Wicklungs-Transformatoren
Schaltungsanschlüsse wie in Kapitel 2 und 3 beschrieben. 2. Schließen Sie die H(1) und X(2)-Prüfkabel an die entsprechenden H(1) und X(2) Buchsen des MWA300 an. 3. Schließen Sie die Prüfkabel-Klemmen mit der Kennzeichnung H0(1N), H1(1U), H2(1V), H3(1W) an die entsprechenden Anschlüsse des zu prüfenden Transformators an. -
Seite 48: Unmontierte- Stromwandler
<100:5 können bei 8 V AC gesättigt sein. Sie erfordern eine niedrigere Erregerspannung für das Prüfen und können daher nicht mit dem Modell MWA300 geprüft werden. In diesem Fall verwenden Sie den TTR100 oder TTR25, die für eine Prüfspannung von 1,5 VAC sorgen. -
Seite 49: Nur Der X1-X2 Wicklungswiderstand Geprüft Werden). Verwenden Sie Das Vektordiagramm 1P0
X1-X2 Wicklungswiderstand geprüft werden). Verwenden Sie das Vektordiagramm 1P0 Abbildung 6-9: Konfiguration zum Prüfen der Stufen bei Mehrstufigen Stromwandlern (nur die Wicklungen der Niederspannungsseite (X) können auf Widerstand geprüft werden). Verwenden Sie das Vektordiagramm 1P0. MWA300-UG-DE -V04 April 2017... -
Seite 50: Durchführungsstromwandler (Bct) Auf Einphasigen, Zwei-Wicklungs-Transformatoren Montiert
BT-Polaritätsanschlüsse korrekt sind. (Siehe Abbildung 6-10). ANMERKUNG. Prüfen gemäß Diagramm #1 der MWA300-Software (ANSI, IEC/CEI & Austral. Normen) Abbildung 6-10: Konfiguration zum Prüfen eines BCT, der auf einem Einphasigen Zwei- Wicklungs-Transformator montiert ist.– Verwenden Sie das Vektordiagramm... -
Seite 51: Durchführungsstromwandler (Bct) Auf Dreiphasigen Transformatoren Montiert
Kurzschluss für die Wicklungswiderstandsprüfungen. 2. Vergewissern Sie sich, dass die BCT-Polaritätsanschlüsse korrekt sind. Machen Sie die Anschlüsse entsprechend Abbildung 6-11 für Konfigurationen der im Dreieck geschalteten Wicklung und entsprechend Abbildung 6-12 für Konfigurationen der im Stern geschalteten Wicklung. MWA300-UG-DE -V04 April 2017... -
Seite 52: Kurzschließen Ist Nur Während Der Verhältnisprüfung Erforderlich) - Verwenden Sie Das Diagramm Ynyn0
Abbildung 6-11: Konfiguration für das Prüfen eines BCT, der auf einem Dreiphasigen Leistungstransformator mit im Dreieck geschalteter Wicklung montiert ist (Das Kurzschließen ist nur während der Verhältnisprüfung erforderlich) - Verwenden Sie das Diagramm YNyn0 MWA300/330A-UG-DE-V05 Mai 2017... - Seite 53 Anwendungen Transformator-Prüfung – Verhältnis & Wicklung Abbildung 6-12: Konfiguration für das Prüfen eines BCT, der auf einem Dreiphasigen Leistungstransformator mit im Stern geschalteter Wicklung montiert ist (Das Kurzschließen ist nur während der Verhältnisprüfung erforderlich) - Verwenden Sie das Diagramm YNyn0 MWA300-UG-DE -V04 April 2017...
- Seite 54 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 55: Prüf- & Ergebnis-Dateien - Speichern Und Wiederherstellen
Datei dazu verwenden, erneut zu prüfen oder frühere Ergebnisse hinzuzufügen Das obige Fenster erscheint sowohl, nachdem Sie die erste Prüfung abgeschlossen haben, als auch nach jedem Ergebnis bis die Datei einen Name erhalten hat und gespeichert wurde. MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 56: Wiederherstellen Der Ergebnis-/Prüfdateien
Nachdem eine Datei gespeichert wurde, hat der Anwender die Option, das Ergebnis auf zahlreiche Arten wieder aufzuzeigen; dies wird nachfolgend gezeigt: Im Fenster Geräte-Auswahl kann der Anwender die Prüfdatei öffnen, um die Ergebnisse erneut zu betrachten, das Asset erneut zu prüfen oder vorhandene Ergebnisse anzuhängen. MWA300/330A-UG-DE-V05 Mai 2017... - Seite 57 Nachdem das MWA-Gerät ausgewählt wurde, kann der Anwender das gespeicherte Ergebnis öffnen, um die Ergebnisse zu betrachten und/oder erneut zu prüfen/Ergebnisse anzuhängen oder das vorhandene Formular als Vorlage zu verwenden (nachdem die Einstellungen in ein Formular eingegeben sind). MWA300-UG-DE -V04 April 2017...
- Seite 58 MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 59: Service
Risiken in Verbindung mit Hochspannungs-Prüfeinrichtungen vertraut sind. Lesen und verstehen Sie die Kapitel 2, 3, 4 und 5 bevor Sie einen Service durchführen. Der MWA300 erfordert nur regelmäßige Inspektion. Überprüfen Sie regelmäßig alle Hardwareteile einschließlich der Kabeleinheiten, um sicherzustellen, dass alles in gutem Zustand ist. -
Seite 60: Verhältnisanteil - Selbstüberprüfung
Diskrepanz verursachen und in der Folge der Diskrepanz ist der angezeigte Windungsverhältniswert nicht das erwartete exakte 1:1 Verhältnis. Sie sollten sich darüber im Klaren sein, dass eine Funktionsprüfung keine Echtprüfung des Transformator-Windungsverhältnisses ist. Aufgrund der wirklichen und MWA300/330A-UG-DE-V05 Mai 2017... -
Seite 61: Fehlerbehebung
Problem zu beheben. 1. Bestätigen Sie, dass PowerDB 11.1 installiert ist. 2. Schließen Sie das MWA an Ihre Rechner an. 3. Öffnen Sie den Geräte-Manager (Device Manager) (Start -> "Geräte Manager" in die Suchleiste eingeben. MWA300-UG-DE -V04 April 2017... - Seite 62 Inc\PDB Optional Files\Sabrent USB-G1000 und öffnen Sie die entsprechende Datei im Zusammenhang mit Ihrem Betriebssystem-Ordner (Windows 10 Benutzer = Win-dows_7_and_8). ii. Öffnen Sie den zweiten Ordner (gleicher Name wie der vorherige Ordner). iii. Öffnen Sie die setup.exe Datei (siehe Beispiel unten). MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 63: Verhältnistests
Sie eine Wiederholungsmessung durchführen, bevor Sie versuchen, irgendeine Korrekturmaßnahme zu ergreifen. Offene Verbindungen, falsche Anschlüsse, offene Wicklungen, kurzgeschlossene Wicklungen, Wicklungen mit hohem Widerstand, sonstige ungewöhnliche Transformatorprobleme oder eine Kombination aus diesen kann eine große Abweichung vom normalen Windungsverhältnis verursachen oder eine MWA300-UG-DE -V04 April 2017... - Seite 64 PHASE A (oder B oder C) POLARITÄT ÜBERPRÜFEN Diese Meldung zeigt, dass die H oder X Prüfkabel nicht korrekt angeschlossen sind oder dass die Prüftransformatoranschlüsse oder die Kennzeichnungen nicht mit den Anforderungen von ANSI, IEC oder den Australischen Normen übereinstimmen. MWA300/330A-UG-DE-V05 Mai 2017...
-
Seite 65: Ttr Fehlerbehebung Führen
Problem beim Messkreis PHASE A (oder B oder C) POLARITÄT ÜBERPRÜFEN VERHÄLTNIS und/oder IErr (mA) Werte Fehlerhafte Prüfkabel (offener Kreis, schlechte unberechenbar Verbindung) Stark ungewöhnliche Transiente bei Serviceleistung Problem bei Prüfprobe (schlechte Verbindung) Problem beim Messkreis MWA300-UG-DE -V04 April 2017... -
Seite 66: Reparaturen
Routinewartung oder im Fall einer Geräte-Fehlfunktion wahrnehmen. Megger bietet weltweit auch Autorisierte Service-Center an. Für ein Center ganz in Ihrer Nähe kontaktieren Sie bitte Ihren Megger Vertriebspartner oder holen Sie Rat auf der Website von Megger unter www.megger.com ein. Für den Fall, dass Service notwendig wird, kontaktieren Sie Ihren Megger Ansprechpartner;... -
Seite 67: Ersatzteilliste Und Optionales Zubehör
Kabel für Anschluss an einen PC 1:1 Testvorrichtung (Geräte-Selbsttest) 2005-249 Optionales Zubehör Universal-Kabelsatz, kompatibel mit Produkten der Megger MWA3XX Reihe (bis zu 10 A DC max.) 3-phasige, 4-Leiter abgeschirmte Prüfkabel (H&X), vollständig mit Farbkodierten Universal-Kelvin-Klemmen 3-ø abgeschirmter Prüfkabelsatz, X/H Wicklungen, 9,1m 2008-30-KIT 3-ø... - Seite 68 TTR Kalibrierstandard – 1 Phase Y550055 Ersatzsicherungen MWA300 Netzsicherung (2x) 90001-167 MWA300-47 Netzsicherung (2x) 2544-11 MWA300-XX TTR Erregungstransformator-Sicherung (1x) 27708-9 Transportkoffer für Gerätekabel und Zubehör 2005-115 HV Stroboskop mit abnehmbarem 18 m Kabelsatz 1004-639 Stufen-Fernsteuergerät, manueller Betrieb, Modell RTC-1, vollständig 1007-502 mit Kurzanleitung und roten/schwarzen/weißen (insgesamt 3)
