Installieren Des Optionalen Hdmi-Moduls - Dell OptiPlex 3000 Thin Client Servicehandbuch

ANMERKUNG: Für optionale VGA- und DisplayPort-Module gilt ein ähnliches Verfahren wie für das optionale HDMI-Modul.
Informationen zum Identifizieren der Anschlüsse finden Sie unter
Schritte
1. Entfernen Sie die zwei Schrauben (M3X3), mit denen das optionale HDMI-Modul am Gehäuse befestigt ist.
2. Trennen Sie das Kabel des HDMI-Moduls vom Anschluss auf der Systemplatine.
3. Heben Sie das HDMI-Modul und das Kabel aus dem Gehäuse.

Installieren des optionalen HDMI-Moduls

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

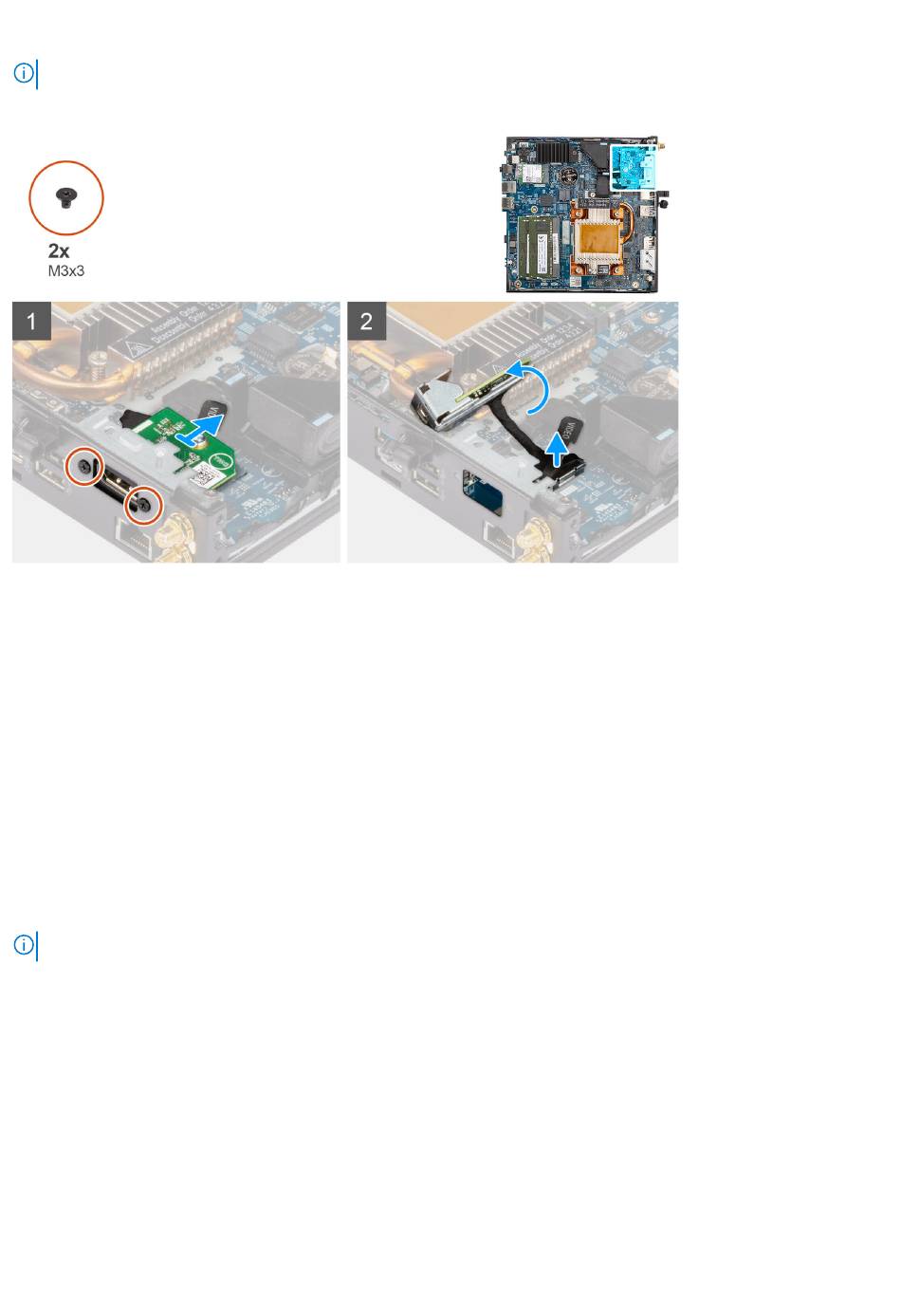

Die nachfolgende Abbildung zeigt die Position des optionalen HDMI-Moduls und bietet eine visuelle Darstellung des Verfahrens zum
Einbauen.
ANMERKUNG: Für optionale VGA- und DisplayPort-Module gilt ein ähnliches Verfahren wie für das optionale HDMI-Modul.
Informationen zum Identifizieren der Anschlüsse finden Sie unter
32 Entfernen und Einbauen von Komponenten
Anschlüsse auf der Hauptplatine.
Anschlüsse auf der Hauptplatine.
