Bevor Sie beginnen Schritte 1. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. 2. Fahren Sie das System herunter. Klicken Sie auf Start > Ein/Aus > Herunterfahren. ANMERKUNG: Wenn Sie ein Linux-Betriebssystem benutzen, lesen Sie bitte in der entsprechenden Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.
Seite 5

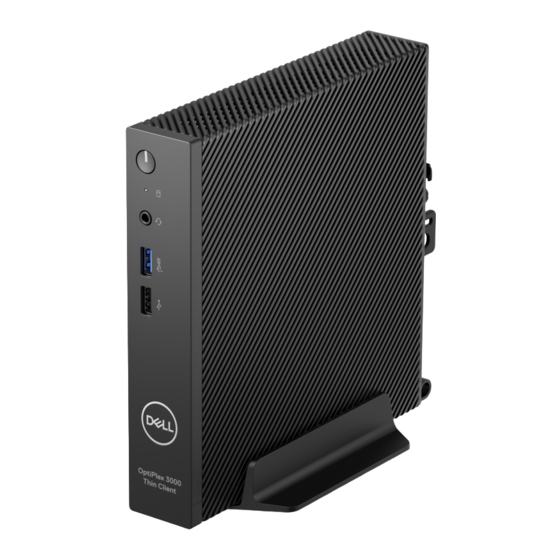

OptiPlex Thin Client Vertikaler Ständer Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Richten Sie den Steckplatz am Gehäuse an der Lasche am vertikalen Ständer aus und setzen Sie den Computer auf den vertikalen Ständer.
Seite 6
3. Führen Sie das Stromkabel durch den Haken am vertikalen Ständer, um ein versehentliches Trennen des Stromkabels zu vermeiden. OptiPlex Thin Client Vertikaler Ständer...
Seite 7
OptiPlex Thin Client Vertikaler Ständer...
Seite 8
OptiPlex Thin Client Wandhalterung Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Bringen Sie die VESA-Halterung an der Wand an. 3. Bringen Sie die vier selbstschneidenden Schrauben (M4x13) zur Befestigung der VESA-Halterung an der Wand an. 4.
Seite 9
5. Bringen Sie die vier Stellschrauben (M4x4) am Gehäuse an. OptiPlex Thin Client Wandhalterung...
Seite 10
6. Richten Sie die Stellschraube (M4x4) an den Kerben an der Wandhalterung aus und montieren Sie den Computer an der Wandhalterung. OptiPlex Thin Client Wandhalterung...
Seite 11
7. Legen Sie den Netzadapter auf die Netzadapter-Manschette. OptiPlex Thin Client Wandhalterung...
Seite 12
8. Wickeln Sie die Manschette um den Netzadapter und stecken Sie die Haltelaschen in die Löcher des Netzadapters auf der entsprechenden Höhe. OptiPlex Thin Client Wandhalterung...
Seite 14
OptiPlex Thin Client Pro-2 E Serie Monitorhalterung Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Legen Sie den Monitor auf ein weiches Tuch oder Kissen. 3. Bringen Sie die vier Schrauben (M2.5x7) zur Befestigung des Extender am Monitorständer an. 4.
Seite 15
ANMERKUNG: Die Netzadapterhülle ist eine optionale Komponente, die separat erworben werden muss. 5. Entfernen Sie die hintere Abdeckung des Monitors. 6. Setzen Sie die vier Schrauben (M4x10) ein, um die VESA-Halterung am Monitor zu befestigen. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 16
7. Bringen Sie die vier Stellschrauben (M4x4) am Gehäuse an. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 17
8. Richten Sie die Stellschrauben (M4x4) an den Kerben an der VESA-Halterung aus und montieren Sie den Computer auf der VESA- Halterung. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 18
9. Legen Sie den Netzadapter auf die Netzadapter-Manschette. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 19
10. Wickeln Sie die Manschette um den Netzadapter und stecken Sie die Haltelaschen in die Löcher des Netzadapters auf der entsprechenden Höhe. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 20
11. Platzieren Sie die Netzadapterhülle hinter dem Schreibtisch. OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 21
OptiPlex Thin Client Pro-2 E Serie Monitorhalterung...
Seite 22
OptiPlex Thin Client Duale Vesa-Halterung Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Legen Sie den Monitor auf ein weiches Tuch oder Kissen. 3. Entfernen Sie die hintere Abdeckung des Monitors. 4.
Seite 23
Netzadaptergehäuse ein, um es zu verriegeln. ANMERKUNG: Bei OptiPlex 3000 Thin Client ist der kompatible Netzadapter ein 65-W-Netzadapter. 8. Heben Sie den Monitor an und setzen Sie die Schlitze auf der VESA-Halterung in die Haken auf dem Monitorarm, bis Sie ein Klicken hören.
Seite 24
OptiPlex Thin Client Duale Vesa-Halterung...
Seite 25
OptiPlex Thin Client All-in-One Ständer – MFS22 Info über diese Aufgabe Schritte 1. Bringen Sie die zwei Schrauben (M3x6) zur Befestigung der Netzadapterhülle (Upselling) am All-in-One-Ständer an. ANMERKUNG: Die Netzadapterhülle ist eine optionale Komponente, die separat erworben werden muss. 2. Bringen Sie die vier Stellschrauben (M4x4) am Gehäuse an. OptiPlex Thin Client All-in-One Ständer –...
Seite 26
3. Richten Sie die Stellschrauben (M4x4) an den Kerben am All-in-One-Ständer aus und montieren Sie den Computer am All-in-One- Ständer. 4. Richten Sie die Laschen auf der Kabelabdeckung an den Schlitzen am Computer aus und lassen Sie die Kabelabdeckung einrasten, bis sie festsitzt.
Seite 27
5. Legen Sie den Netzadapter auf die Manschette. OptiPlex Thin Client All-in-One Ständer – MFS22...
Seite 28
6. Wickeln Sie die Manschette um den Netzadapter und stecken Sie die Haltelaschen in die Löcher des Netzadapters auf der entsprechenden Höhe. OptiPlex Thin Client All-in-One Ständer – MFS22...
Seite 29
7. Platzieren Sie die Netzadapterhülle hinter dem Schreibtisch. OptiPlex Thin Client All-in-One Ständer – MFS22...
Seite 30
OptiPlex Thin Client All-in-One Ständer – MFS22...
Seite 31
Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
