Verwandte Anleitungen für Dell OptiPlex Micro Plus 7010
Inhaltszusammenfassung für Dell OptiPlex Micro Plus 7010
- Seite 1 OptiPlex Micro Plus 7010 Benutzerhandbuch Vorschriftenmodell: D15U Vorschriftentyp: D15U001 März 2023 Rev. A00...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Ansichten des OptiPlex Micro Plus 7010................6 Vorderseite..................................... 6 Rückseite....................................7 Kapitel 2: Computer einrichten......................8 Kapitel 3: Technische Daten des OptiPlex Micro Plus 7010..............12 Abmessungen und Gewicht..............................12 Prozessor....................................12 Chipsatz....................................15 Betriebssystem..................................16 Arbeitsspeicher..................................16 Speichermatrix..................................16 Externe Ports..................................17 Interne Steckplätze................................ - Seite 4 Anbringen der Seitenabdeckung..........................33 Frontverkleidung..................................34 Entfernen der Frontblende............................34 Installieren der Frontblende............................35 SSD-Laufwerk..................................36 Entfernen des M.2 2230-Solid-State-Laufwerks aus Steckplatz 0................36 Installieren des M.2 2230-Solid-State-Laufwerks in Steckplatz 0................37 Entfernen des M.2 2230-Solid-State-Laufwerks aus Steckplatz 1.................38 Installieren des M.2 2230-Solid-State-Laufwerks in Steckplatz 1................39 Entfernen des M.2 2280-Solid-State-Laufwerks aus Steckplatz 0................40 Installieren des M.2 2280-Solid-State-Laufwerks in Steckplatz 0................41 Entfernen des M.2 2280-Solid-State-Laufwerks aus Steckplatz 1.................42...
- Seite 5 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............96 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............. 96 Integrierter Selbsttest des Netzteils..........................96 Systemdiagnoseanzeigen..............................97 Wiederherstellen des Betriebssystems..........................98 Zurücksetzen der Echtzeituhr (RTC)..........................99 Sicherungsmedien und Wiederherstellungsoptionen...................... 99 Ein- und Ausschalten des WLAN............................99 Kapitel 10: Hilfe erhalten und Kontaktaufnahme mit Dell..............100 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Ansichten Des Optiplex Micro Plus 7010

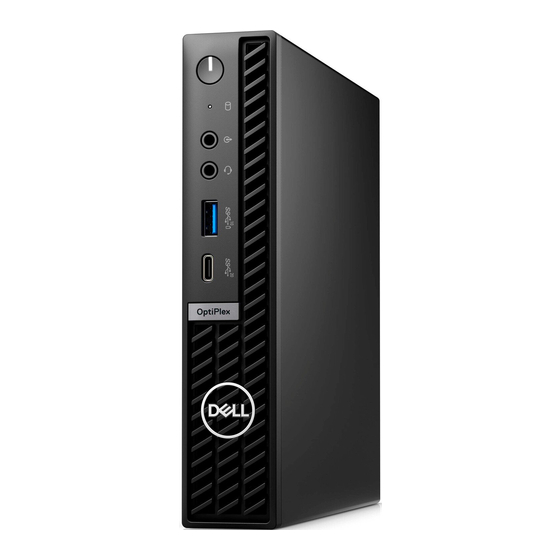

Ansichten des OptiPlex Micro Plus 7010 Vorderseite 1. Netzschalter mit Diagnose-LED 2. Festplatten-Aktivitätsanzeige 3. Umfunktionierbarer Audioanschluss (Line-out/Line-in) 4. Universelle Audio-Buchse 5. USB 3.2 Gen 2-Anschluss mit PowerShare 6. USB 3.2 Gen 2x2-Anschluss (Typ C) Ansichten des OptiPlex Micro Plus 7010... -
Seite 7: Rückseite
4. USB 3.2 Gen 1-Port mit Smart Power On 5. Schlitz für Kensington-Sicherheitskabel und Ring für Vorhängeschloss 6. Netzadapteranschluss 7. Service-Tag-Etikett 8. Drei DisplayPort 1.4a (HBR2) 9. Zwei USB 3.2 Gen 2-Ports 10. RJ-45-Ethernet-Anschluss Ansichten des OptiPlex Micro Plus 7010... -
Seite 8: Kapitel 2: Computer Einrichten
Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten... - Seite 9 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 10 Konfigurieren von Ubuntu finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her.
- Seite 11 Weitere Informationen zur Verwendung von Dell Update finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Dell Digital Delivery Laden Sie Software-Anwendungen herunter, die Sie erworben haben, die jedoch noch nicht auf dem Computer vorinstalliert sind. Weitere Informationen zur Verwendung von Dell Digital Delivery finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Computer einrichten...
-
Seite 12: Kapitel 3: Technische Daten Des Optiplex Micro Plus 7010
Das Gewicht des Computers variiert je nach ● Maximal: 1,31 kg (2,89 lb) bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem OptiPlex Micro Plus 7010-System unterstützten Prozessoren aufgeführt. Technische Daten des OptiPlex Micro Plus 7010... - Seite 13 3,30 GHz 3 GHz Turbofrequenz ANMERKUNG: Die Taktraten des Prozessors und die Thermal Design Power unterscheiden sich je nach dem thermischen Modus, der in der App „My Dell“ auf Ihrem Computer ausgewählt wurde. Prozessorcache 12 MB 12 MB 20 MB...
- Seite 14 3,70 GHz 3,40 GHz Turbofrequenz ANMERKUNG: Die Taktraten des Prozessors und die Thermal Design Power unterscheiden sich je nach dem thermischen Modus, der in der App „My Dell“ auf Ihrem Computer ausgewählt wurde. Prozessorcache 24 MB 24 MB 24 MB...
-
Seite 15: Chipsatz
36 MB 36 MB Integrierte Grafikkarte Intel UHD-Grafikkarte 770 Intel UHD-Grafikkarte 770 Intel UHD-Grafikkarte 770 Intel UHD-Grafikkarte Chipsatz In der folgenden Tabelle sind die Details des von Ihrem OptiPlex Micro Plus 7010-System unterstützten Chipsatzes aufgeführt. Tabelle 6. Chipsatz Beschreibung Werte Chipsatz... -
Seite 16: Betriebssystem
● Windows 11 CMIT Government Edition, 64 Bit (nur China) ● Ubuntu Linux 22.04 (64 Bit) ● Windows 10 Pro 64 Bit Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Arbeitsspeichers für den OptiPlex Micro Plus 7010: Tabelle 7. Arbeitsspeicher Beschreibung Werte Speichersteckplätze... -
Seite 17: Externe Ports
16 GB 16 GB 64 GB DDR5 32 GB 32 GB Externe Ports In den folgenden Tabellen sind die externen Ports Ihres OptiPlex Micro Plus 7010-Systems aufgeführt. Tabelle 9. Externe Ports Beschreibung Werte Netzwerkanschluss Ein RJ-45-Ethernetport mit 10/100/1000 MBit/s USB-Ports ●... -
Seite 18: Ethernet
Ethernet Die folgende Tabelle listet die Spezifikationen des verdrahteten Ethernet-LAN (Local Area Network) des OptiPlex Micro Plus 7010 auf. Tabelle 11. Ethernet – Technische Daten Beschreibung Werte Modellnummer Intel WGI219LM Übertragungsrate 10/100/1000 MBit/s Wireless-Modul In der folgenden Tabelle sind die technischen Daten des unterstützten WLAN-Moduls (Wireless Local Area Network) des OptiPlex Micro Plus 7010 aufgeführt. -
Seite 19: Storage
Selbstverschlüsselndes M.2 2280-SSD- PCIe-NVMe Bis zu 1 TB Laufwerk, Opal (Klasse 40) Netzadapter Die folgende Tabelle enthält die technischen Daten des Netzadapters für das OptiPlex Micro Plus 7010-System. Tabelle 16. Netzadapter Technische Daten Beschreibung Option 1 Option 2 130 W... -
Seite 20: Gpu - Integriert
Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. GPU – Integriert Die folgende Tabelle enthält die technischen Daten der vom OptiPlex Micro Plus 7010-System unterstützten integrierten GPU (Grafikprozessor). Tabelle 17. GPU – Integriert Controller Speichergröße... -
Seite 21: Externe Bildschirmunterstützung (Gpu - Integriert)
Integrierte Grafikkarte Anzahl der unterstützten externen Bildschirme iGPU-Option 1 + optionales Modul iGPU-Option 2 Hardwaresicherheit Die folgende Tabelle enthält Informationen zur Hardwaresicherheit für das OptiPlex Micro Plus 7010-System. Tabelle 20. Hardwaresicherheit Hardwaresicherheit Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Unterstützung für Gehäuse-Verriegelungsschlitz Gehäuseeingriffschalter... -
Seite 22: Einhaltung Gesetzlicher Vorschriften
Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Einhaltung gesetzlicher Vorschriften In der folgenden Tabelle ist die Einhaltung gesetzlicher Vorschriften Ihres OptiPlex Micro Plus 7010-Systems aufgeführt. Tabelle 22. Einhaltung gesetzlicher Vorschriften Einhaltung gesetzlicher Vorschriften Datenblätter zu Produktsicherheit, EMC und Umwelt... -
Seite 23: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 24: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 25: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 26: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 27: Bitlocker
Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●... -
Seite 28: Hauptkomponenten Von Optiplex Micro Plus 7010
Tabelle 24. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge M2x5, Kreuzschrauben Typ-C-Modul M3x3 Hauptkomponenten von OptiPlex Micro Plus 7010 Die folgende Abbildung zeigt die wichtigsten Komponenten von OptiPlex Micro Plus 7010. Arbeiten an Komponenten im Inneren des Computers... - Seite 29 1. Seitenabdeckung 2. Frontblende 3. Lüfterbaugruppe 4. Kühlkörper 5. Lautsprecher 6. Lautsprecherhalterung 7. Systemplatine 8. Gehäuse 9. Wireless-Karte 10. Prozessor 11. Speichermodul 12. M.2-2280-Solid-State-Laufwerk Arbeiten an Komponenten im Inneren des Computers...
- Seite 30 ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Arbeiten an Komponenten im Inneren des Computers...
-
Seite 31: Kapitel 5: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. - Seite 32 Schritte 1. Legen Sie den Computer seitlich auf eine Arbeitsfläche, sodass die Seitenabdeckung nach oben weist. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
-
Seite 33: Anbringen Der Seitenabdeckung
2. Lösen Sie die Rändelschraube (6x32), mit der die Seitenabdeckung am Gehäuse befestigt ist. 3. Schieben und heben Sie die Seitenabdeckung vom Gehäuse ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 34: Frontverkleidung
Schritte 1. Setzen Sie die Seitenabdeckung auf das Gehäuse. 2. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 3. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers. 4. Ziehen Sie die Rändelschraube (6x32) fest, mit der die Seitenabdeckung am Gehäuse befestigt ist. Nächste Schritte 1. -
Seite 35: Installieren Der Frontblende
Schritte 1. Heben Sie die Laschen der vorderen Abdeckung vorsichtig von oben rechts ab und lösen Sie sie, indem Sie nacheinander bis zur unteren rechts Lasche herunterarbeiten. 2. Schwenken Sie die Frontblende nach außen, weg von der Seitenabdeckung. 3. Heben Sie die Frontblende von der Seitenabdeckung ab. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 36: Ssd-Laufwerk
Schritte 1. Führen Sie die Laschen der rechten Frontblendenseite in die entsprechenden Schlitze am Gehäuse ein. 2. Drücken Sie die linke Seite der Frontblende in Richtung der Seitenabdeckung, um die Laschen einzurasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 37: Installieren Des M.2 2230-Solid-State-Laufwerks In Steckplatz 0
Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks in Steckplatz 0 und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2230-Solid-State-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 0 (M.2 PCIe SSD 0) auf der Systemplatine. -
Seite 38: Entfernen Des M.2 2230-Solid-State-Laufwerks Aus Steckplatz 1
Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 0 (M.2 PCIe SSD 0) aus. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk in den SSD-Steckplatz 0 (M.2 PCIe SSD 0) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2230-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 39: Installieren Des M.2 2230-Solid-State-Laufwerks In Steckplatz 1
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2230-Solid-State-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. Installieren des M.2 2230-Solid-State-Laufwerks in Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 40: Entfernen Des M.2 2280-Solid-State-Laufwerks Aus Steckplatz 0
Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 1 (M.2 PCIe SSD 1) aus. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk in den SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2230-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 41: Installieren Des M.2 2280-Solid-State-Laufwerks In Steckplatz 0
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2280-Solid-State-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 0 (M.2 PCIe SSD 0) auf der Systemplatine. Installieren des M.2 2280-Solid-State-Laufwerks in Steckplatz 0 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 42: Entfernen Des M.2 2280-Solid-State-Laufwerks Aus Steckplatz 1
Schritte 1. Richten Sie die Kerbe auf dem M.2 2280-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 0 (M.2 PCIe SSD 0) aus. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk in den SSD-Steckplatz (M.2 PCIe SSD 0) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 43: Installieren Des M.2 2280-Solid-State-Laufwerks In Steckplatz 1
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2280-Solid-State-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. Installieren des M.2 2280-Solid-State-Laufwerks in Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 44: Position Der Schraubbefestigung Am M.2-Steckplatz
Schritte 1. Richten Sie die Kerbe auf dem M.2 2280-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 1 (M.2 PCIe SSD 1) aus. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk in SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 45: Wireless-Karte
Schritte 1. Entfernen Sie die Schraubbefestigung auf der Systemplatine. 2. Installieren Sie die Schraubbefestigung auf der Systemplatine. Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. -
Seite 46: Einbauen Der Wireless-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Ziehen Sie die Wireless-Karte aus dem Wireless-Kartensteckplatz heraus (M.2 WLAN). Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 47 Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Tabelle 25. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte. 3. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus (M.2 WLAN). 4.
-
Seite 48: Lautsprecher
Lautsprecher Entfernen des Lautsprechers Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lautsprechers und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 49: Lüfter
Schritte 1. Verbinden Sie das Lautsprecherkabel mit der Systemplatine. 2. Drücken und halten Sie die Lasche, mit der der Lautsprecher an der Systemplatine befestigt ist. 3. Setzen Sie den Lautsprecher auf die Systemplatine. 4. Lösen die Lasche, die den Lautsprecher an der Systemplatine befestigt. Nächste Schritte 1. - Seite 50 Schritte 1. Drücken und halten Sie die Laschen, mit denen die Lüfterbaugruppe an der Systemplatine befestigt ist. 2. Heben Sie die Lüfterbaugruppe von der Systemplatine ab und halten Sie sie fest. 3. Drehen Sie die Lüfterbaugruppe um. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
-
Seite 51: Einbauen Des Lüfters
4. Trennen Sie das Lüfterkabel von der Systemplatine. 5. Heben Sie den Lüfter aus der Lüfterverkleidung. Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Einbauen bildlich dar. -
Seite 52: Knopfzellenbatterie
Schritte 1. Setzen Sie den Lüfter in die Lüfterverkleidung. 2. Richten Sie die Laschen am Lüfter an den Steckplätzen an der Lüfterverkleidung aus. 3. Lassen Sie den Lüfter auf der Lüfterverkleidung einrasten. 4. Verbinden Sie das Lüfterkabel mit der Systemplatine. 5. -
Seite 53: Einsetzen Der Knopfzellenbatterie
Schritte 1. Drücken Sie auf den Freigabehebel der Knopfzellenbatterie, der sich auf dem Knopfzellenbatteriesockel befindet, um die Knopfzellenbatterie aus dem Sockel zu lösen. 2. Heben Sie die Knopfzellenbatterie aus der Halterung der Knopfzellenbatterie. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 54: Arbeitsspeicher
Schritte Schieben Sie die Knopfzellenbatterie mit dem Pluspol (+) nach oben in die Batteriehalterung auf der Systemplatine ein und lassen Sie die Batterie einrasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 55: Einbauen Des Speichers
Schritte 1. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig auseinander. 2. Erfassen Sie das Speichermodul neben der Sicherungsklammer und lösen Sie es vorsichtig aus dem Speichermodulsteckplatz. VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern. Berühren Sie nicht die Komponenten auf den Speichermodulen. - Seite 56 Schritte 1. Stellen Sie sicher, dass sich die Sicherungsklammern in einer geöffneten Position befinden. 2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 3. Drücken Sie das Speichermodul nach unten, bis es einrastet und die Sicherungsklammer ebenfalls einrastet. VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern.
-
Seite 57: Kapitel 6: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)
Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise im Verlauf von FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind. -
Seite 58: Einsetzen Des Kühlkörpers
Schritte 1. Lösen Sie die drei unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Gehen Sie dabei in umgekehrter Reihenfolge vor (3 > 2 > 1). 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 59: Optionale I/O-Module (Hdmi/Vga/Dp/Seriell)
Info über diese Aufgabe ANMERKUNG: Das optionale PS2-Modul verfügt über ein angepasstes Dell Adapterkabel, das für den Zugriff auf die PS2-E/A-Ports erforderlich ist. Schließen Sie das Adapterkabel an, um auf die PS2-E/A- und COM-Ports Ihres Computers zuzugreifen. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) - Seite 60 ANMERKUNG: Dies ist ein Beispiel für das Verfahren und die Schritte zum Entfernen für das optionale E/A-Modul (HDMI/VGA/DP/ Seriell/PS2). Die nachfolgenden Abbildungen zeigen die Position des optionalen E/A-Moduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M3x3), mit denen das optionale E/A-Modul (HDMI/DP/PS2) befestigt ist, oder die zwei Kreuzschrauben (M2x5), mit denen das optionale E/A-Modul (VGA/Seriell) am Computergehäuse befestigt ist.
-
Seite 61: Installieren Des Optionalen E/A-Moduls (Hdmi/Vga/Dp/Seriell/Ps2)
Info über diese Aufgabe ANMERKUNG: Das optionale PS2-Modul verfügt über ein angepasstes Dell Adapterkabel, das für den Zugriff auf die PS2-E/A-Ports erforderlich ist. Schließen Sie das Adapterkabel an, um auf die PS2-E/A- und COM-Ports Ihres Computers zuzugreifen. ANMERKUNG: Dies ist ein Beispiel für das Verfahren und die Schritte zum Installieren für das optionale E/A-Modul (HDMI/VGA/DP/Seriell/PS2). -
Seite 62: Optionales Typ-C-Modul
2. Setzen Sie das optionale E/A-Modul in den entsprechenden Steckplatz auf der Innenseite des Computers ein. 3. Verbinden Sie das E/A-Kabel mit dem Anschluss auf der Systemplatine. 4. Bringen Sie die zwei Schrauben (M3x3) wieder an, mit denen das optionale E/A-Modul (HDMI/DP/PS2) befestigt wird, oder die zwei Kreuzschrauben (M2x5), mit denen das optionale E/A-Modul (VGA/Seriell) am Computergehäuse befestigt wird. -
Seite 63: Installieren Des Optionalen Typ-C-Moduls
Installieren des optionalen Typ-C-Moduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen Typ-C-Moduls und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. -
Seite 64: Einbauen Des Prozessors
Info über diese Aufgabe ANMERKUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. ANMERKUNG: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar: Schritte 1. -
Seite 65: Systemplatine
Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe. - Seite 66 8. Entfernen Sie den Speicher. 9. Entfernen Sie den Kühlkörper. 10. Entfernen Sie den Prozessor. 11. Entfernen Sie das optionale E/A-Modul (VGA/HDMI/DP/Seriell) oder das optionale Typ-C-Modul (je nach Modell). Info über diese Aufgabe Die folgenden Abbildungen zeigen die Anschlüsse auf der Systemplatine. 1.
- Seite 67 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 68: Einbauen Der Systemplatine
Schritte 1. Entfernen Sie die Schraube (M3x5), mit der die Lautsprecherhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Lautsprecherhalterung aus der Systemplatine heraus. 3. Entfernen Sie die vier Schrauben (M3x5), mit denen die Systemplatine am Gehäuse befestigt ist. 4. - Seite 69 1. M.2-WLAN-Anschluss 2. M.2 SSD-PCIe-Anschluss (2230/2280) 3. Knopfzellenbatterie 4. Optionaler Bildschirmanschluss (VGA/DisplayPort 1.4a (HBR3)/HDMI 2.1-Anschluss) 5. Optionaler Anschluss (USB 3.2 Gen 2 Typ-C-Port) 6. Optionaler serieller PS/2-Anschluss 7. Prozessorsockel 8. Lüfteranschluss 9. Anschluss für internen Lautsprecher 10. Speichermodulsteckplätze 11. M.2 SSD-PCIe-Anschluss (2230/2280) Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
- Seite 70 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 71 Schritte 1. Setzen Sie die Vorderseite der Systemplatine schräg durch die Vorderseite des Gehäuses ein. 2. Platzieren Sie die Systemplatine auf dem Gehäuse. 3. Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf dem Gehäuse aus. 4. Bringen Sie die vier Schrauben (M3x5) zur Befestigung der Systemplatine am Gehäuse wieder an. 5.
-
Seite 72: Interne Antenne
9. Installieren Sie die Knopfzellenbatterie. 10. Bringen Sie die Seitenabdeckung 11. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Interne Antenne Entfernen des Antennenmoduls (schwarzes Kabel) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 73: Einbauen Des Antennenmoduls (Schwarzes Kabel)
Einbauen des Antennenmoduls (schwarzes Kabel) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (schwarzes Kabel) und bieten eine visuelle Darstellung des Installationsverfahrens. -
Seite 74: Entfernen Des Antennenmoduls (Weißes Kabel)
Entfernen des Antennenmoduls (weißes Kabel) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (weißes Kabel) und stellen das Verfahren zum Entfernen bildlich dar. -
Seite 75: Einbauen Des Antennenmoduls (Weißes Kabel)
Einbauen des Antennenmoduls (weißes Kabel) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (weißes Kabel) und bieten eine visuelle Darstellung des Installationsverfahrens. -
Seite 76: Entfernen Der Sma-Antennenbaugruppe
Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der SMA-Antennenbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 77 Schritte 1. Entfernen Sie die Kabel der SMA-Antennenbaugruppe aus den Kabelführungen am Gehäuse. 2. Entfernen Sie die Schraube (M3x3), mit der die SMA-Antennenbaugruppe am Gehäuse befestigt ist. 3. Drücken Sie die SMA-Antennenbaugruppe nach innen in die Öffnung auf der Rückseite und heben Sie sie aus dem Gehäuse. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 78: Installieren Der Sma-Antennenbaugruppe
Installieren der SMA-Antennenbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der SMA-Antennenbaugruppe und stellen das Verfahren zum Entfernen bildlich dar. ANMERKUNG: Zum Upgrade auf eine SMA-Antenne muss die interne Antenne (weißes Kabel) entfernt werden. - Seite 79 Schritte 1. Entfernen Sie die Platzhalter auf der Seitenabdeckung. 2. Neigen Sie die SMA-Antennenbaugruppe. 3. Richten Sie die Antennenhalterung aus und setzen Sie sie auf die Systemplatine. 4. Setzen Sie die SMA-Antennenbaugruppe in die Öffnung auf der Rückseite ein. 5. Richten Sie die Schraubenbohrung auf der SMA-Antennenbaugruppe an der Schraubenbohrung auf der Rückseite aus. 6.
-
Seite 80: Kapitel 7: Software
● Ubuntu Linux 22.04 (64 Bit) ● Windows 10 Pro 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Software... -
Seite 81: Kapitel 8: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 82: System-Setup-Optionen
ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ● STXXXX-Laufwerk (falls vorhanden) ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an. ●... - Seite 83 Tabelle 27. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an. DIMM 1 Size Zeigt die DIMM-1-Speichergröße an. DIMM 2 Size Zeigt die DIMM-2-Speichergröße an. Devices Information Video Controller Zeigt den Videocontroller-Typ des Computers. Video Memory Zeigt die Angaben zum Videospeicher des Computers.
- Seite 84 Tabelle 29. System-Setup-Optionen – Menü „Integrated Devices“ Integrierte Geräte Date/Time Zeigt das aktuelle Datum im Format MM/TT/JJJJ und die aktuelle Uhrzeit im Format SS:MM:SS AM/PM an. Vom Speicher zugeordnete E/A über 4 GB Vom Speicher zugeordnete E/A über 4 GB Ermöglicht die Dekodierung von 64-Bit-fähigen PCI-Geräten in mehr als 4 GB Adressraum, wodurch Speicherressourcen unter 4 GB freigesetzt werden.
-
Seite 85: Multi-Display
Tabelle 30. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. Device (Gerät) Zeigt die Geräteinformationen zum SATA-Festplattenlaufwerk des Computers an. SATA-2 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. Device (Gerät) Zeigt die Geräteinformationen zum SATA-Festplattenlaufwerk des Computers an. SATA-3 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. -
Seite 86: Sicherheit
Tabelle 32. System-Setup-Optionen – Menü „Connection“ (fortgesetzt) Verbindung HTTPs Boot Mode Im automatischen Modus wird beim HTTPS-Start die Start-URL aus DHCP extrahiert. Im manuellen Modus liest der HTTPS-Start die Start-URL aus den vom Nutzer bereitgestellten Daten. Standardmäßig ist die Option Auto Mode aktiviert. Tabelle 33. -
Seite 87: Zugriff Über Legacy-Verwaltungsschnittstelle
Tabelle 34. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Clear Ermöglicht das Löschen der TPM-Besitzerinformationen und setzt das TPM auf den Standardzustand zurück. Standardmäßig ist die Option Clear deaktiviert. PPI ByPass for Clear Commands (PPI- Steuert das TPM Physical Presence Interface (PPI). Kennwortumgehung für Lösch-Befehl) Standardmäßig ist die Option PPI ByPass for clear Commands deaktiviert. - Seite 88 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 36. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
-
Seite 89: Systemverwaltung
Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools. - Seite 90 Tabelle 38. System-Setup-Optionen – Menü „Keyboard“ Tastatur Keyboard Errors Enable Keyboard Error Detection Tastaturfehlererkennung aktivieren oder deaktivieren. (Tastaturfehlererkennung aktivieren) Standardmäßig ist diese Funktion aktiviert. Numlock LED Numlock-LED aktivieren Aktivieren oder Deaktivieren der Numlock LED. Standardmäßig ist diese Funktion aktiviert. Device Configuration Hotkey Access Device Configuration Hotkey Access Aktivieren oder Deaktivieren des Nutzerzugriffs auf die Device-Konfiguration mithilfe von Hotkeys.
-
Seite 91: Virtualisierung
Tabelle 40. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Virtualisierung BS-Kernel-DMA-Unterstützung aktivieren Wenn das Betriebssystem DMA-Schutz unterstützt, zeigt diese Einstellung dem Betriebssystem an, dass das BIOS den Kernel-DMA-Schutz unterstützt. Standardmäßig ist diese Funktion aktiviert. Tabelle 41. System-Setup-Optionen – Menü „Leistung“ Leistung Multi Core Support Active Cores Ermöglicht die Änderung der Anzahl der CPU-Kerne, die dem Betriebssystem zur Verfügung stehen. -
Seite 92: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 93: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 94: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 43. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 95: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für... -
Seite 96: Kapitel 9: Fehlerbehebung
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 97: Systemdiagnoseanzeigen
Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Nicht behebbarer SPI-Flash- Fehler CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ● Flash mit neuester BIOS- eine Beschädigung des BIOS... -
Seite 98: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 99: Zurücksetzen Der Echtzeituhr (Rtc)
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). -
Seite 100: Kapitel 10: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
