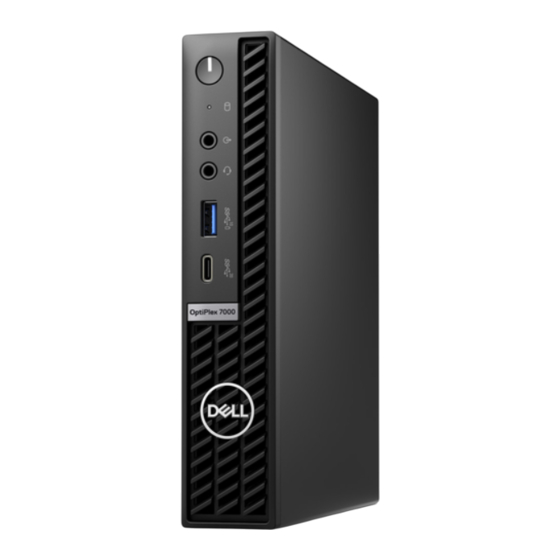

- Seite 1 OptiPlex 7000 Micro Service-Handbuch Vorschriftenmodell: D15U Vorschriftentyp: D15U001/D15U002 Januar 2023 Rev. A02...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2022-2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Nach der Arbeit an Komponenten im Inneren des Computers.................. 8 BitLocker...................................9 Kapitel 2: Entfernen und Einbauen von Komponenten............... 10 Empfohlene Werkzeuge..............................10 Schraubenliste..................................10 Hauptkomponenten von OptiPlex 7000 Micro......................... 11 Seitenabdeckung..................................12 Entfernen der Seitenabdeckung...........................12 Anbringen der Seitenabdeckung..........................13 Frontverkleidung.................................. 15 Entfernen der Frontblende............................15... - Seite 4 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............74 Integrierter Selbsttest des Netzteils..........................74 Systemdiagnoseanzeigen..............................75 Wiederherstellen des Betriebssystems..........................77 Zurücksetzen der Echtzeituhr (RTC)..........................77 Sicherungsmedien und Wiederherstellungsoptionen...................... 78 Ein- und Ausschalten des WLAN............................78 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............79 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 6: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 7: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 9: Bitlocker
Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●... -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●... -
Seite 11: Hauptkomponenten Von Optiplex 7000 Micro
Hauptkomponenten von OptiPlex 7000 Micro Die folgende Abbildung zeigt die wichtigsten Komponenten von OptiPlex 7000 Micro. 1. Seitenabdeckung 2. Frontblende 3. Lüfterbaugruppe 4. Kühlkörper 5. Lautsprecher 6. Lautsprecherhalterung 7. Systemplatine 8. Gehäuse 9. WLAN-Karte 10. Prozessor Entfernen und Einbauen von Komponenten... -
Seite 12: Seitenabdeckung
11. Speichermodul 12. M.2-2280-SSD-Laufwerk ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Seitenabdeckung... -
Seite 13: Anbringen Der Seitenabdeckung
Schritte 1. Lösen Sie die Rändelschraube (6x32), mit der die Seitenabdeckung am System befestigt ist. 2. Schieben Sie die Seitenabdeckung zur Vorderseite des Systems und heben Sie die Abdeckung vorsichtig vom System ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 14 Entfernen und Einbauen von Komponenten...
-
Seite 15: Frontverkleidung
Schritte 1. Richten Sie die Seitenabdeckung an den Halterungen auf dem Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Rückseite des Systems, um sie anzubringen. 3. Bringen Sie die zwei Rändelschrauben (6x32) wieder an, mit denen die Seitenabdeckung am System befestigt wird. Nächste Schritte 1. -
Seite 16: Installieren Der Frontblende
2. Entfernen Sie die Frontblende vom System. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. -
Seite 17: Ssd-Laufwerk
SSD-Laufwerk Entfernen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten... -
Seite 18: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. ANMERKUNG: Ihr System hat zwei SSD-Steckplätze. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 19 Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2230-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.
-
Seite 20: Entfernen Des M.2 2280-Pcie-Ssd-Laufwerks
Entfernen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten... -
Seite 21: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. ANMERKUNG: Ihr System hat zwei SSD-Steckplätze. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 22: Wlan-Karte
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 23: Einbauen Der Wlan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 24 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
-
Seite 25: Lüfterbaugruppe
Lüfterbaugruppe Entfernen der Lüfterbaugruppe Voraussetzungen ANMERKUNG: Basierend auf der bestellten Konfiguration können die Abbildungen leicht vom tatsächlichen System abweichen. Die Abbildungen gelten weiterhin, um die Serviceverfahren präzise zu übermitteln. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Einbauen Der Lüfterbaugruppe
Schritte 1. Drücken Sie auf die blauen Laschen an beiden Seiten des Lüfters und schieben Sie den Lüfter nach oben, um ihn aus dem System zu lösen. 2. Drehen Sie die Lüfterbaugruppe um. 3. Ziehen Sie das Lüfterkabel vom Anschluss auf der Systemplatine ab. Heben Sie die Lüfterbaugruppe aus dem Computer heraus. Einbauen der Lüfterbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 27 Schritte 1. Schließen Sie das Lüfterkabel an den Anschluss auf der Systemplatine an. 2. Drehen Sie die Lüfterbaugruppe um. Entfernen und Einbauen von Komponenten...
-
Seite 28: Kühlkörper
3. Drücken Sie auf die Freigabelasche auf der Lüfterbaugruppe und platzieren Sie sie auf dem System, bis sie hörbar einrastet. Nächste Schritte 1. Installieren Sie den Lautsprecher. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 29: Einsetzen Des Kühlkörpers
ANMERKUNG: Lösen Sie die Schrauben in der auf dem Kühlkörperetikett angegebenen Reihenfolge (1, 2, 3). 2. Heben Sie den Kühlkörper von der Systemplatine ab. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 30: Knopfzellenbatterie
ANMERKUNG: Ziehen Sie die Schrauben in der auf dem Kühlkörperetikett angegebenen Reihenfolge (1,2,3) fest. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Installieren Sie den Lautsprecher. 3. Bringen Sie die Seitenabdeckung 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 31: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Knopfzellenbatterie und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1. -
Seite 32: Einsetzen Der Speichermodule
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Speichermodule und stellen das Verfahren zum Entfernen bildlich dar. VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern. Berühren Sie nicht die Komponenten auf den Speichermodulen. Schritte 1. - Seite 33 Wärmefalle, um sie ordnungsgemäß an der Hauptplatine zu befestigen. Der OptiPlex 7000 Micro verfügt über eine SODIMM-Wärmefalle, die zu 100 % auf der Hauptplatine befestigt ist. Die SODIMM- Wärmefalle ist nicht wiederverwendbar. Beim Entfernen der SODIMM-Wärmefälle von der Hauptplatine bleiben keine Rückstände zurück.
- Seite 34 ANMERKUNG: Stellen Sie sicher, dass die SODIMM-Wärmefalle ordnungsgemäß angeschlossen ist und die Wärmefalle nicht verbogen oder außer Form geraten ist. 4. Drücken Sie auf die Klebeschicht auf der SODIMM-Wärmefalle und entfernen Sie sie. Entfernen und Einbauen von Komponenten...
- Seite 35 ANMERKUNG: Überprüfen Sie, ob sich auf der Wärmefalle ein Rückstand befindet, und entfernen Sie diesen gegebenenfalls. 5. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 6. Setzen Sie das Speichermodul in den Speichermodulsteckplatz ein. 7. Drücken Sie das Speichermodul nach unten, bis es einrastet und die Sicherungsklammer ebenfalls einrastet. VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern.
-
Seite 36: Optionale E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)
Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Installieren Sie den Lautsprecher. 3. Bringen Sie die Seitenabdeckung 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Optionale E/A-Module (Typ C/HDMI/VGA/DP/Seriell) Entfernen optionaler E/A-Module (Typ C/HDMI/VGA/DP/Seriell) Voraussetzungen 1. -
Seite 37: Einbauen Optionaler E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)
Schritte 1. Entfernen Sie die zwei Schrauben (M3x3), mit denen die optionalen E/A-Module befestigt sind, oder die zwei Kreuzschrauben (M2x5), mit denen das serielle Modul am Computergehäuse befestigt ist. 2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine. 3. Entfernen Sie das E/A-Modul aus dem Computer. Einbauen optionaler E/A-Module (Typ C/HDMI/VGA/DP/Seriell) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 38 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens. ANMERKUNG: Dies ist ein Beispiel für das Verfahren und die Schritte zum Einbauen für optionale E/A-Module (Typ C/ HDMI/VGA/DP/Seriell). Entfernen und Einbauen von Komponenten...
-
Seite 39: Lautsprecher
Schritte 1. Um die Dummy-Metallhalterung zu entfernen, setzen Sie einen Schlitzschraubendreher in die Bohrung der Halterung ein. Drücken Sie auf die Halterung, um die Halterung zu lösen, und heben Sie die Halterung aus dem System heraus. ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade des Systems ohne Erweiterungsport durchführen. 2. -
Seite 40: Einbauen Des Lautsprechers
Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der Lüfterbaugruppe. 3. Drücken Sie auf die Freigabelasche und heben Sie den Lautsprecher mit dem Kabel von der Systemplatine. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 41: Prozessor
Schritte 1. Richten Sie den Lautsprecher aus, führen Sie ihn in den Steckplatz ein und drücken Sie ihn, bis die Freigabelasche einrastet. 2. Führen Sie das Lautsprecherkabel in die Kabelführungen auf der Lüfterbaugruppe. 3. Verbinden Sie das Lautsprecherkabel mit der Systemplatine. Nächste Schritte 1. -
Seite 42: Einbauen Des Prozessors
Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen. 2. Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen. - Seite 43 Schritte 1. Richten Sie die Stift-1-Ecke des Prozessors mit der Stift-1-Ecke des Prozessorsockels aus und setzen Sie den Prozessor dann in den Prozessorsockel ein. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.
-
Seite 44: Interne Antenne
Interne Antenne Entfernen der internen Antenne (Position 1) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die WLAN-Karte. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der internen Antenne und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 45: Einbauen Der Internen Antenne (Position 1)
Einbauen der internen Antenne (Position 1) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der internen Antenne und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 46: Entfernen Der Internen Antenne (Position 3)
2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der internen Antenne (Position 3) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 47 Schritte 1. Entfernen Sie die Schraube (M3x3MM), mit der die interne Antennenbaugruppe am Gehäuse befestigt ist. 2. Entfernen Sie die unverlierbare Schraube, mit der die interne Antennenabdeckung am Gehäuse befestigt ist, und heben Sie sie ab. 3. Drücken Sie die interne Antennenbaugruppe in die Öffnung auf der Rückseite und heben Sie sie aus dem Gehäuse. Entfernen und Einbauen von Komponenten...
-
Seite 48: Einbauen Der Internen Antenne (Position 3)
Einbauen der internen Antenne (Position 3) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der internen Antenne und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten... -
Seite 49: Entfernen Der Sma-Antenne (Position 3)
Schritte 1. Entfernen Sie die Platzhalter auf der Seitenabdeckung. 2. Neigen Sie die interne Antennenbaugruppe. Richten Sie die Antennenhalterung aus und setzen Sie sie auf die Systemplatine. 3. Setzen Sie die interne Antennenbaugruppe in die Öffnung auf der Rückseite ein. 4. -
Seite 50: Installieren Der Sma-Antenne (Position 3)
Schritte 1. Entfernen Sie die Schraube (M3x3MM), mit der die interne Antennenbaugruppe am Gehäuse befestigt ist. 2. Drücken Sie die SMA-Antennenbaugruppe nach innen in die Öffnung auf der Rückseite und heben Sie sie aus dem Gehäuse. Installieren der SMA-Antenne (Position 3) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 51 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der SMA-Antenne und stellen das Verfahren zum Entfernen bildlich dar. ANMERKUNG: Zum Upgrade auf eine SMA-Antenne muss die interne Antenne (Position 3) entfernt werden. Schritte 1. Entfernen Sie die Platzhalter auf der Seitenabdeckung. 2.
-
Seite 52: Systemplatine
5. Bringen Sie die Schraube (M3x3MM) wieder an, mit der die SMA-Antennenbaugruppe am System befestigt ist. 6. Führen Sie die Antennenkabel durch die Kabelführungen am Gehäuse. Nächste Schritte 1. Setzen Sie die WLAN-Karte ein. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 53 1. M.2-WLAN-Anschluss 2. M.2 SSD-PCIe-Anschluss (2230/2280) 3. Knopfzellenbatterie 4. Optionaler Bildschirmanschluss (VGA/DisplayPort 1.4a (HBR3)/ HDMI 2.0b-Anschluss) 5. Optionaler Anschluss (USB 3.2 Gen 2 Typ-C-Port) 6. Optionaler serieller PS/2-Anschluss 7. Prozessorsockel 8. Lüfteranschluss 9. Anschluss für internen Lautsprecher 10. Speichermodulsteckplätze 11. M.2 SSD-PCIe-Anschluss (2230/2280) 35-W-Hauptplatine 1.
- Seite 54 Entfernen und Einbauen von Komponenten...
-
Seite 55: Systemplatine Installieren
Schritte 1. Entfernen Sie die Schraube (M3x5), mit der die Lautsprecherhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Lautsprecherhalterung von der Systemplatine. 3. Entfernen Sie die vier Schrauben (M3x5) und die drei Schrauben (M3x4L), mit denen die Systemplatine am Gehäuse befestigt ist. 4. - Seite 56 Entfernen und Einbauen von Komponenten...
- Seite 57 Schritte 1. Senken Sie die Systemplatine in das System ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Steckplätzen im Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Systems ausgerichtet sind. 2. Bringen Sie die vier Schrauben (M3x5) und drei Schrauben (M3x4L) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird.
- Seite 58 9. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
-
Seite 59: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads... -
Seite 60: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 61: System-Setup-Optionen
Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht OptiPlex 7000 Micro BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an. - Seite 62 Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an. DIMM 1 Size Zeigt die DIMM-1-Speichergröße an. DIMM 2 Size Zeigt die DIMM-2-Speichergröße an. DIMM 3 Size Zeigt die DIMM-3-Speichergröße an. DIMM 4 Size Zeigt die DIMM-4-Speichergröße an.
- Seite 63 Tabelle 6. System-Setup-Optionen – Menü „Integrated Devices“ Integrierte Geräte Date/Time Zeigt das aktuelle Datum im Format MM/TT/JJJJ und die aktuelle Uhrzeit im Format SS:MM:SS AM/PM an. Audio Enable Audio (Audio aktivieren) Aktivieren oder deaktivieren Sie den integrierten Audio-Controller. Standardmäßig sind alle Optionen aktiviert. Serielle Schnittstelle Konfiguration der seriellen Schnittstelle Aktivierung oder Deaktivierung der Adresse der seriellen Schnittstelle.
-
Seite 64: Multi-Display
Tabelle 7. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage SATA-3 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. Device (Gerät) Zeigt die Geräteinformationen zum SATA-Festplattenlaufwerk des Computers an. M.2 PCIe SSD-0 Zeigt die Typinformationen zur M.2-PCIe-SSD-0 des Computers an. Device (Gerät) Zeigt die M.2-PCIe-SSD-0-Geräteinformationen des Computers an. -
Seite 65: Sicherheit
Tabelle 9. System-Setup-Optionen – Menü „Connection“ (fortgesetzt) Verbindung Standardmäßig ist die Option HTTPs Boot aktiviert. HTTPs Boot Mode Im automatischen Modus wird beim HTTPS-Start die Start-URL aus DHCP extrahiert. Im manuellen Modus liest der HTTPS-Start die Start-URL aus den vom Nutzer bereitgestellten Daten. - Seite 66 Tabelle 11. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Standardmäßig ist die Option Key Storage Enable aktiviert. SHA-256 Das BIOS und das TPM verwenden den Hash-Algorithmus SHA-256, um Messungen während des BIOS-Starts in die TPM-PCRs zu erweitern. Standardmäßig ist die Option SHA-256 aktiviert. Clear Ermöglicht das Löschen der TPM-Besitzerinformationen und setzt das TPM auf den Standardzustand zurück.
- Seite 67 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 13. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
-
Seite 68: Systemverwaltung
Tabelle 13. System-Setup-Optionen – Menü „Update, Recovery“ (fortgesetzt) Update, Recovery Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 14. System-Setup-Optionen – Menü „System Management“... - Seite 69 Tabelle 16. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Warning and Errors Dient zum Aktivieren oder Deaktivieren der Aktion, die durchgeführt werden soll, wenn eine Warnung oder ein Fehler aufgetreten ist. Standardmäßig ist die Option Prompt on Warnings and Errors aktiviert. Fastboot Aktivieren, um die Geschwindigkeit des Startprozesses einzustellen.
-
Seite 70: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 71: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 72: System- Und Setup-Kennwort
● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1. -
Seite 73: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für... -
Seite 74: Kapitel 5: Fehlerbehebung
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 75: Systemdiagnoseanzeigen
Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des OptiPlex 7000 Micro-Systems aufgeführt. Tabelle 21. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein. - Seite 76 Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten, um sicherzustellen, dass der gesamte Strom entladen wurde. ● Führen Sie „BIOS recovery from USB“ durch. Die Anweisungen finden Sie auf der Website Dell Support. Fehlerbehebung...
-
Seite 77: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 78: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). -
Seite 79: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
