Info über diese Aufgabe

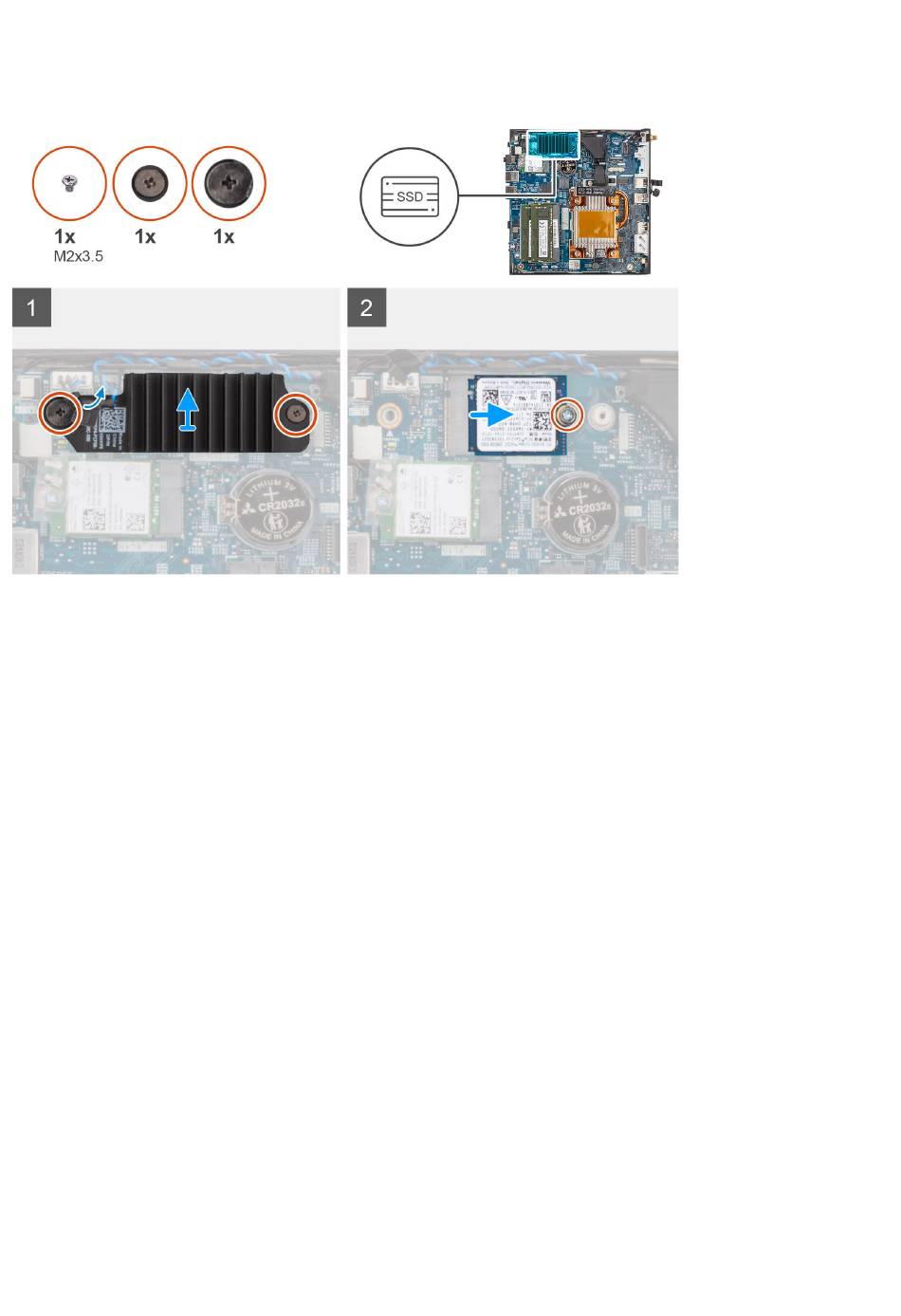

Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Lösen Sie die zwei unverlierbaren Schrauben, mit denen der Kühlkörper für das Solid-State-Laufwerk an der Hauptplatine befestigt ist.
2. Heben Sie den Kühlkörper des Solid-State-Laufwerks an und entfernen Sie ihn von der Hauptplatine.
3. Entfernen Sie die Schraube (M2x3,5), mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist.
4. Schieben Sie das M.2-2230-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz und heben Sie es heraus.

Einbauen des M.2-2230-Solid-State-Laufwerks

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar.
