Schritte

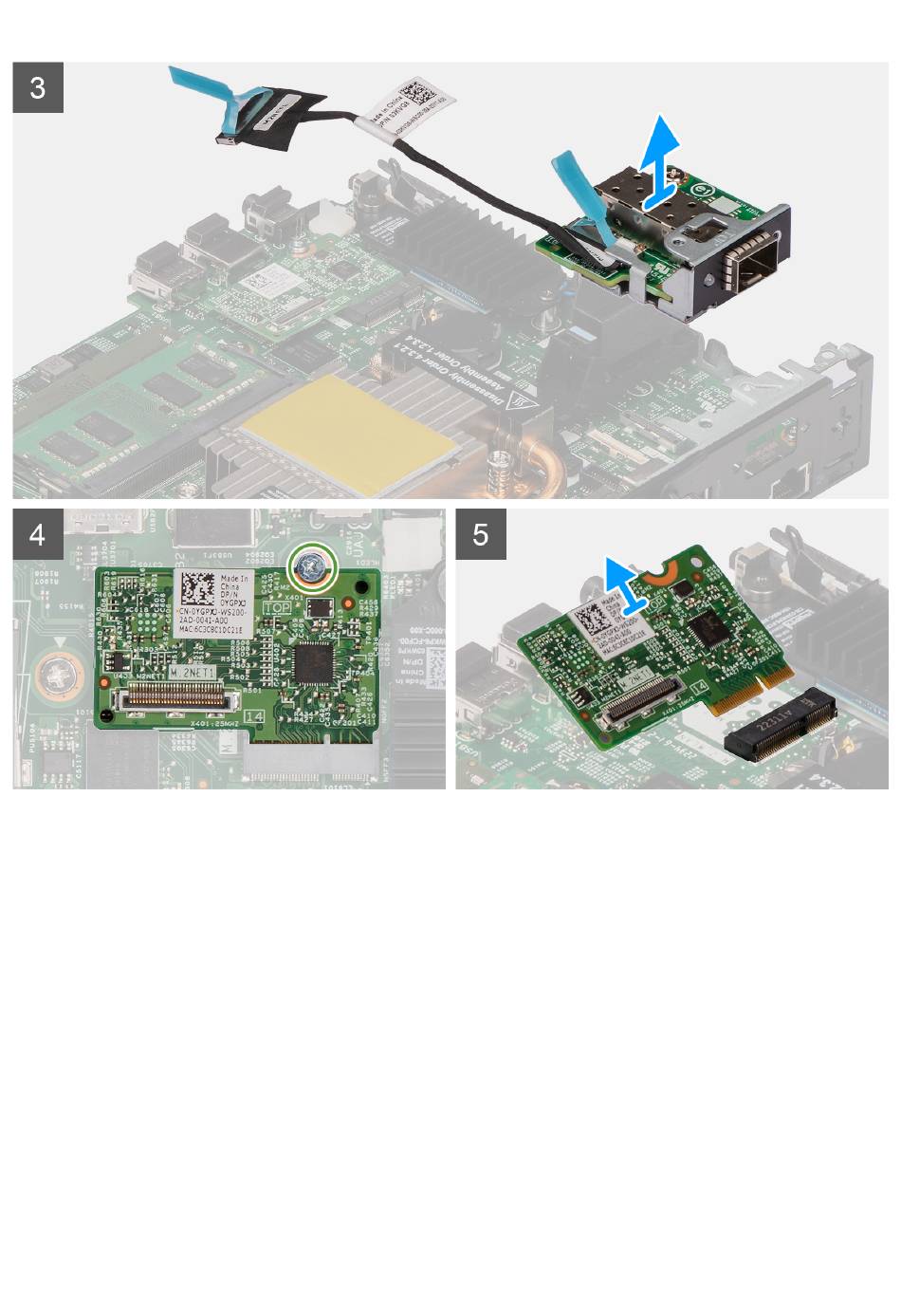

1. Trennen Sie das SFP-Kabel vom Anschluss auf der Hauptplatine.
2. Entfernen Sie das SFP-Kabel aus der Klammer auf der Hauptplatine.
3. Entfernen Sie die zwei Schrauben (M3x3), mit denen das SFP-Netzplatinenmodul am Gehäuse befestigt ist.
4. Schieben und entfernen Sie das SFP-Netzplatinenmodul und die Kabel aus dem Gehäuse.
5. Entfernen Sie die Schraube (M2x3), mit der das M.2-Platinenmodul am Gehäuse befestigt ist.
6. Schieben und entfernen Sie das M.2-Platinenmodul aus dem Gehäuse.

Einbauen des SFP-Ports (Small Form Factor Pluggable)

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position des SFP-Ports (Small Form Factor Pluggable) und bietet eine visuelle Darstellung des
Installationsverfahrens.
