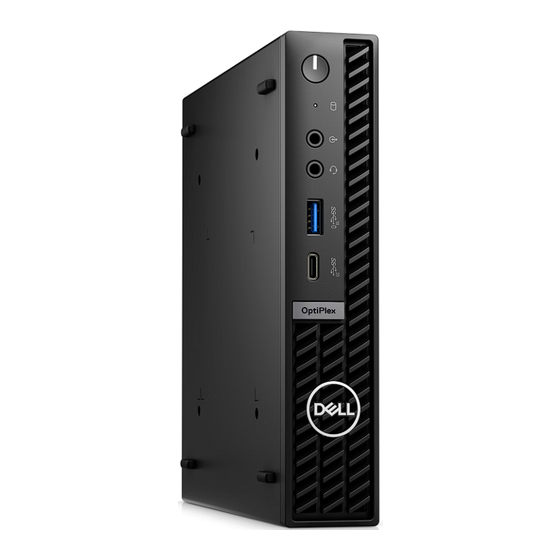

Dell OptiPlex Micro 7020 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. OptiPlex Micro 7020
  6. Benutzerhandbuch

Dell OptiPlex Micro 7020 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
OptiPlex Micro 7020
Benutzerhandbuch
Vorschriftenmodell: D15U
Vorschriftentyp: D15U005
Mai 2024
Rev. A02
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex Micro 7020

Inhaltszusammenfassung für Dell OptiPlex Micro 7020

  • Seite 1 OptiPlex Micro 7020 Benutzerhandbuch Vorschriftenmodell: D15U Vorschriftentyp: D15U005 Mai 2024 Rev. A02...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2023-2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Ansichten des OptiPlex Micro 7020-Systems..............6 Vorderseite..................................... 6 Rückseite....................................7 Kapitel 2: Computer einrichten......................9 Kapitel 3: Technische Daten des OptiPlex Micro 7020............... 13 Abmessungen und Gewicht..............................13 Prozessor....................................13 Chipsatz....................................14 Betriebssystem..................................15 Arbeitsspeicher..................................15 Speichermatrix..................................15 Externe Ports..................................16 Interne Steckplätze................................16 Ethernet....................................17...
  • Seite 4 Kapitel 6: Entfernen und Einsetzen Knopfzellenbatterie..............34 Entfernen der Knopfzellenbatterie............................ 34 Einsetzen der Knopfzellenbatterie............................ 34 Kapitel 7: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....36 Frontblende..................................36 Entfernen der Frontblende............................36 Installieren der Frontblende............................37 Lautsprecher..................................38 Entfernen des Lautsprechers............................38 Einbauen des Lautsprechers............................
  • Seite 5 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............101 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............101 Integrierter Selbsttest des Netzteils..........................101 Systemdiagnoseanzeigen..............................102 Wiederherstellen des Betriebssystems........................... 102 Zurücksetzen der Echtzeituhr (RTC)..........................102 Sicherungsmedien und Wiederherstellungsoptionen.....................103 Ein- und Ausschalten des WLAN............................. 103 Kapitel 12: Hilfe erhalten und Kontaktaufnahme mit Dell..............104 Inhaltsverzeichnis...

  • Seite 6: Kapitel 1: Ansichten Des Optiplex Micro 7020-Systems

    Ansichten des OptiPlex Micro 7020-Systems Vorderseite Abbildung 1. Abbildung: Vorderansicht 1. Netzschalter Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn er ausgeschaltet, im Ruhezustand oder im Standby-Modus ist. Wenn der Computer eingeschaltet ist, drücken Sie den Netzschalter, um den Computer in einen Ruhezustand zu versetzen. Halten Sie den Netzschalter 10 Sekunden lang gedrückt, um das Herunterfahren des Computers zu erzwingen.

  • Seite 7: Rückseite

    Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s. ANMERKUNG: Wenn der Computer ausgeschaltet ist oder sich im Energiesparmodus befindet, werden daran angeschlossene USB-Geräte nicht aufgeladen. Rückseite Abbildung 2. Abbildung: Rückseite 1. Ein optionaler externer Antennenanschluss Ansichten des OptiPlex Micro 7020-Systems...
  • Seite 8 6. Netzadapteranschluss Zum Anschluss eines Netzadapters, um den Computer mit Strom zu versorgen. 7. Service-Tag-Etikett Das Service-Tag ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardwarekomponenten im Computer identifizieren und auf die Gewährleistungsinformationen zugreifen können. 8. DisplayPort 1.4a-Anschlüsse Zum Anschluss einer externen Anzeige oder eines Projektors.

  • Seite 9: Kapitel 2: Computer Einrichten

    Computer einrichten Schritte 1. Schließen Sie Tastatur und Maus an. Abbildung 3. Verbinden der Tastatur und der Maus mit dem OptiPlex Micro 7020 2. Stellen Sie über ein Kabel eine Verbindung zum Netzwerk her. Computer einrichten...
  • Seite 10 Abbildung 4. Stellen Sie über ein Kabel eine Verbindung zum Netzwerk her. ANMERKUNG: Alternativ können Sie eine Verbindung zu einem Drahtlosnetzwerk herstellen. 3. Schließen Sie den Bildschirm an. Abbildung 5. Anschließen des Bildschirms 4. Schließen Sie das Stromkabel an. Computer einrichten...
  • Seite 11 Abbildung 7. Drücken Sie den Netzschalter 6. Schließen Sie das Betriebssystem-Setup ab. Für Ubuntu: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Weitere Informationen zum Installieren und Konfigurieren von Ubuntu finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Computer einrichten...
  • Seite 12 Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless-Netzwerk verbinden, geben Sie das Kennwort für das Wireless-Netzwerk ein, wenn Sie dazu aufgefordert werden.

  • Seite 13: Kapitel 3: Technische Daten Des Optiplex Micro 7020

    Technische Daten des OptiPlex Micro 7020 Abmessungen und Gewicht In der folgende Tabelle sind Höhe, Breite, Tiefe und Gewicht des OptiPlex Micro 7020-Systems aufgeführt. Tabelle 2. Abmessungen und Gewicht  Beschreibung Werte Höhe 182 mm (7,17 Zoll) Breite 36 mm (1,42 Zoll)

  • Seite 14: Chipsatz

    Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Chipsatz In der folgenden Tabelle sind die Details der von Ihrem OptiPlex Micro 7020 unterstützten Chipsätze aufgeführt. Tabelle 4. Chipsatz  Beschreibung Werte Chipsatz Intel Q670 Prozessor ● Intel Core i3/i5 vPro der 12. Generation ●...

  • Seite 15: Betriebssystem

    ● Windows 11 Home ● Windows 11 Pro ● Windows 11 Pro National Education ● Ubuntu Linux 22.04 LTS, 64 Bit Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Speichers für das OptiPlex Micro 7020-System. Tabelle 5. Arbeitsspeicher  Beschreibung Werte Speichersteckplätze zwei SODIMM-Steckplätze...

  • Seite 16: Externe Ports

    32 GB DDR5 16 GB 16 GB 64 GB DDR5 32 GB 32 GB Externe Ports In der folgenden Tabelle sind die externen Anschlüsse des OptiPlex Micro 7020 aufgeführt. Tabelle 7. Externe Ports  Beschreibung Werte Netzwerkanschluss Ein RJ-45-Ethernetport mit 10/100/1000 MBit/s USB-Anschlüsse Vorderseite: ●...

  • Seite 17: Ethernet

    Werte Modellnummer Intel WGI219LM Übertragungsrate 10/100/1000 MBit/s Wireless-Modul In der folgenden Tabelle sind die technischen Daten des WLAN-Moduls (Wireless Local Area Network) des OptiPlex Micro 7020-Systems aufgeführt. Tabelle 10. Wireless-Modul – Technische Daten  Beschreibung Option 1 Option 2 Option 3...

  • Seite 18: Storage

    1 TB RAID (Redundant Array of Independent Disks) Um beim Konfigurieren der Laufwerke als RAID-Volume für optimale Leistung zu sorgen, empfiehlt Dell Technologies, identische Laufwerkmodelle zu verwenden. RAID 0-Volumes (Striped, Leistung) profitieren von höherer Leistung, wenn die Laufwerke übereinstimmen, da die Daten auf mehrere Laufwerke aufgeteilt werden;...

  • Seite 19: Netzadapter

    Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. GPU – Integriert Die folgende Tabelle enthält die technischen Daten des vom OptiPlex Micro 7020 unterstützten integrierten Grafikprozessors (GPU). Technische Daten des OptiPlex Micro 7020...

  • Seite 20: Externe Bildschirmunterstützung (Gpu - Integriert)

    ANMERKUNG: Die Auflösung und die Bildwiederholfrequenz jedes angeschlossenen externen Bildschirms können sich auf die Gesamtzahl der unterstützten externen Bildschirme auswirken. Hardwaresicherheit Die folgende Tabelle enthält Informationen zur Hardwaresicherheit für das OptiPlex Micro 7020-System. Tabelle 17. Hardwaresicherheit  Hardwaresicherheit Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Unterstützung für Gehäuse-Verriegelungsschlitz...

  • Seite 21: Einhaltung Gesetzlicher Vorschriften

    Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Einhaltung gesetzlicher Vorschriften In der folgenden Tabelle ist die Einhaltung gesetzlicher Vorschriften Ihres OptiPlex Micro 7020-Systems aufgeführt. Tabelle 19. Einhaltung gesetzlicher Vorschriften  Einhaltung gesetzlicher Vorschriften Datenblätter zu Produktsicherheit, EMC und Umwelt...

  • Seite 22: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 23: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 24: Esd-Service-Kit

    einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. ● Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind.

  • Seite 25: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, immer das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Schutzmatte bei der Wartung von Dell Produkten zu verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 26: Bitlocker

    Wiederherstellungsschlüssel. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...

  • Seite 27: Hauptkomponenten Des Optiplex Micro 7020

    Tabelle 21. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Optionales Typ-C-Modul (USB Typ-C mit M3x3 DisplayPort Alternate-Modus) Hauptkomponenten des OptiPlex Micro 7020 Die folgende Abbildung zeigt die Hauptkomponenten des OptiPlex Micro 7020. Arbeiten an Komponenten im Inneren des Computers...
  • Seite 28 Abbildung 8. Hauptkomponenten des OptiPlex Micro 7020 1. Seitenabdeckung 2. Frontblende 3. Lautsprecher 4. Stützhalterung für Lautsprecher 5. Kühlkörper 6. Systemplatine Arbeiten an Komponenten im Inneren des Computers...
  • Seite 29 12. Wireless-Karte 13. Speichermodul ANMERKUNG: Dell Technologies stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprünglich erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 30: Kapitel 5: Entfernen Und Anbringen Der Seitenabdeckung

    Entfernen und Anbringen der Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 9.

  • Seite 31: Anbringen Der Seitenabdeckung

    Abbildung 10. Entfernen der Seitenabdeckung Schritte 1. Legen Sie den Computer seitlich auf eine Arbeitsfläche, sodass die Seitenabdeckung nach oben weist. 2. Lösen Sie die Rändelschraube (6-32), mit der die Seitenabdeckung am Gehäuse befestigt ist. 3. Schieben und heben Sie die Seitenabdeckung vom Gehäuse ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 32 Abbildung 11. Anbringen der Seitenabdeckung Abbildung 12. Anbringen der Seitenabdeckung Entfernen und Anbringen der Seitenabdeckung...
  • Seite 33 Schritte 1. Setzen Sie die Seitenabdeckung auf das Gehäuse. 2. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 3. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers. 4. Ziehen Sie die Rändelschraube (6-32) zur Befestigung der Seitenabdeckung am Gehäuse fest. Nächste Schritte 1.

  • Seite 34: Kapitel 6: Entfernen Und Einsetzen Knopfzellenbatterie

    Entfernen und Einsetzen Knopfzellenbatterie Entfernen der Knopfzellenbatterie WARNUNG: Dieser Computer enthält eine Knopfzellenbatterie; diese erfordert geschulte Techniker für die Handhabung. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das CMOS gelöscht und die BIOS-Einstellungen zurückgesetzt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 35 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Knopfzellenbatterie und stellen das Verfahren zum Einsetzen bildlich dar. Abbildung 14. Einsetzen der Knopfzellenbatterie Schritte Schieben Sie die Knopfzellenbatterie mit dem Pluspol (+) nach oben in die Batteriehalterung auf der Systemplatine ein und lassen Sie die Batterie einrasten.

  • Seite 36: Kapitel 7: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)

    Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

  • Seite 37: Installieren Der Frontblende

    Abbildung 15. Entfernen der Frontblende Schritte 1. Pressen Sie die Laschen der vorderen Abdeckung vorsichtig von oben heraus und lösen Sie die Laschen, indem Sie sich nacheinander bis zur untersten Lasche vorarbeiten. 2. Schwenken Sie die Frontblende nach außen, weg von der Seitenabdeckung. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 38: Lautsprecher

    Abbildung 16. Installieren der Frontblende Schritte 1. Führen Sie die Laschen der rechten Frontblendenseite in die entsprechenden Schlitze am Gehäuse ein. 2. Drücken Sie die linke Seite der Frontblende in Richtung der Seitenabdeckung, um die Laschen einzurasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2.

  • Seite 39: Einbauen Des Lautsprechers

    Abbildung 17. Entfernen des Lautsprechers Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss (INT SPKR) auf der Hauptplatine. 2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der Lüfterbaugruppe. 3. Drücken Sie auf die Lasche, die den Lautsprecher an der Stützhalterung für den Lautsprecher befestigt. 4.

  • Seite 40: Ssd-Festplatte

    Abbildung 18. Einbauen des Lautsprechers Schritte 1. Halten Sie die Lasche, die den Lautsprecher an der Hauptplatine befestigt, gedrückt. 2. Platzieren Sie den Lautsprecher auf der Halterung. 3. Lassen Sie die Lasche zur Befestigung des Lautsprechers an der Stützhalterung für den Lautsprecher wieder los. 4.

  • Seite 41: Installieren Des M.2 2230-Solid-State-Laufwerks In Steckplatz 0

    Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks in Steckplatz 0 und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 19. Entfernen des 2230-Solid-State-Laufwerks aus Steckplatz 0 Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist. 2.

  • Seite 42: Entfernen Des M.2 2280-Solid-State-Laufwerks Aus Steckplatz 0

    Abbildung 20. Installieren des 2230-Solid-State-Laufwerks in Steckplatz 0 Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 0 (M.2 PCIe SSD 0) aus. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk in den SSD-Steckplatz 0 (M.2 PCIe SSD 0) auf der Systemplatine. 3.

  • Seite 43: Installieren Des M.2 2280-Solid-State-Laufwerks In Steckplatz 0

    Abbildung 21. Entfernen des M.2 2280-Solid-State-Laufwerks aus Steckplatz 0 Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 0 (M.2 PCIe SSD 0) auf der Systemplatine.

  • Seite 44: Entfernen Des M.2 2230-Solid-State-Laufwerks Aus Steckplatz 1

    Abbildung 22. Installieren des M.2 2280-Solid-State-Laufwerks in Steckplatz 0 Schritte 1. Richten Sie die Kerbe auf dem M.2 2280-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 0 (M.2 PCIe SSD 0) aus. 2. Schieben Sie die M.2-2280-Solid-State-Festplatte in den Steckplatz für die SSD-Festplatte (M.2 PCIe SSD 0) auf der Systemplatine. 3.

  • Seite 45: Installieren Des M.2 2230-Solid-State-Laufwerks In Steckplatz 1

    Abbildung 23. Entfernen des M.2 2230-Solid-State-Laufwerks aus Steckplatz 1 Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine.

  • Seite 46: Entfernen Des M.2 2280-Solid-State-Laufwerks Aus Steckplatz 1

    Abbildung 24. Installieren des M.2 2230-Solid-State-Laufwerks in Steckplatz 1 Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 1 (M.2 PCIe SSD 1) aus. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk in den SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. 3.

  • Seite 47: Installieren Des M.2 2280-Solid-State-Laufwerks In Steckplatz 1

    Abbildung 25. Entfernen des M.2 2280-Solid-State-Laufwerks aus Steckplatz 1 Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk nach vorn und heben Sie es vom SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine.

  • Seite 48: Position Der Schraubbefestigung Des M.2-Steckplatzes

    Abbildung 26. Installieren des M.2 2280-Solid-State-Laufwerks in Steckplatz 1 Schritte 1. Richten Sie die Kerbe auf dem M.2 2280-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz 1 (M.2 PCIe SSD 1) aus. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk in SSD-Steckplatz 1 (M.2 PCIe SSD 1) auf der Systemplatine. 3.

  • Seite 49: Wireless-Karte

    Abbildung 27. Verschieben der Schraubbefestigung zur Unterstützung eines anderen Formfaktors (OptiPlex Micro 7020) Schritte ANMERKUNG: Die Schritte 1 und 2 gelten für die Installation eines M.2 2280-Solid-State-Laufwerks als Ersatz für das vorhandene M.2 2230-Solid-State-Laufwerk. Entfernen Sie die Schraubbefestigung aus der aktuellen Schraubenbohrung (2230) des M.2-SSD-PCIe-Anschlusses (M.2 PCIe SSD-0 oder M.2 PCIe SSD-1).

  • Seite 50: Einbauen Der Wireless-Karte

    Abbildung 28. Entfernen der Wireless-Karte Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Ziehen Sie die Wireless-Card aus dem Wireless-Karten-Steckplatz (M.2 WLAN) heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 51 Abbildung 29. Einbauen der Wireless-Karte Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Tabelle 22. Farbcodierung des Antennenkabels  Anschluss auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte. 3.

  • Seite 52: Lüfter

    Lüfter Entfernen des Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lautsprecher. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 30.

  • Seite 53: Einbauen Des Lüfters

    3. Drehen Sie die Lüfterbaugruppe um, während Sie die Baugruppe über dem Kühlkörper in Stellung halten. 4. Trennen Sie das Lüfterkabel von seinem Anschluss (FAN CPU) auf der Hauptplatine. 5. Heben Sie die Lüfterbaugruppe vom Kühlkörper. Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 54: Arbeitsspeicher

    3. Halten Sie die Laschen an der Lüfterbaugruppe gedrückt, während Sie die Lüfterbaugruppe auf dem Kühlkörper platzieren. 4. Schieben Sie die Lüfterbaugruppe in den Steckplatz im Computergehäuse und lassen Sie die Laschen los. ANMERKUNG: Stellen Sie sicher, dass die Laschen auf dem Kühlkörper einrasten. Nächste Schritte 1.

  • Seite 55: Einsetzen Des Arbeitsspeichermoduls

    VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern. Berühren Sie nicht die Komponenten auf den Speichermodulen. ANMERKUNG: Wiederholen Sie Schritt 1 und Schritt 2, um weitere im Computer installierte Speichermodule zu entfernen. ANMERKUNG: Notieren Sie sich den Steckplatz und die Ausrichtung des Speichermoduls, um es später wieder im richtigen Steckplatz einzusetzen.
  • Seite 56 Abbildung 33. Einsetzen des Arbeitsspeichermoduls Schritte ANMERKUNG: Die Schritte 1 bis 6 gelten bei der Installation der DDR5-Wärmefalle für die folgenden Speicherkonfigurationen: ● 32 GB: 16 GB x 2 ● 64 GB: 32 GB x 2 1. Ziehen Sie die Rückseite der DDR5-Wärmefalle zur Hälfte ab. 2.
  • Seite 57 ANMERKUNG: Wiederholen Sie Schritt 7 und Schritt 8, wenn Sie mehr als ein Speichermodul im Computer installieren. Nächste Schritte 1. Installieren Sie den Lüfter. 2. Installieren Sie den Lautsprecher. 3. Bringen Sie die Seitenabdeckung 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 58: Kapitel 8: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe ANMERKUNG: Das optionale PS2-Modul verfügt über ein angepasstes Dell Adapterkabel, das für den Zugriff auf den PS2-E/A- Anschluss erforderlich ist. Schließen Sie das Adapterkabel an, um auf den PS2-E/A- oder den COM-Anschluss des Computers zuzugreifen.
  • Seite 59 Abbildung 34. Entfernen des optionalen E/A-Moduls (HDMI, DP oder PS2) Abbildung 35. Entfernen des optionalen E/A-Moduls (VGA oder Seriell) Schritte 1. Entfernen Sie die zwei Schrauben (M3x3), mit denen das optionale E/A-Modul (HDMI/DP/PS2) am Computergehäuse befestigt ist, oder die zwei Kreuzschrauben (M2x5), mit denen das optionale E/A-Modul (VGA/Seriell) am Computergehäuse befestigt ist. 2.

  • Seite 60: Installieren Des Optionalen E/A-Moduls (Hdmi/Vga/Dp/Seriell/Ps2)

    Info über diese Aufgabe ANMERKUNG: Das optionale PS2-Modul verfügt über ein angepasstes Dell Adapterkabel, das für den Zugriff auf den PS2-E/A- Anschluss erforderlich ist. Schließen Sie das Adapterkabel an, um auf den PS2-E/A- oder den COM-Anschluss des Computers zuzugreifen.

  • Seite 61: Optionales Typ-C-Modul

    Schritte 1. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie die Anschlussabdeckung heraus und entfernen Sie die Abdeckung anschließend vom Computer. ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. 2.

  • Seite 62: Installieren Des Optionalen Typ-C-Moduls

    Abbildung 38. Entfernen des optionalen Typ-C-Moduls Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen das optionale Typ-C-Modul befestigt ist. 2. Schieben Sie das optionale Typ-C-Modul aus dem Steckplatz am Gehäuse. 3. Drehen Sie das optionale Typ-C-Modul um und halten Sie es über der Hauptplatine in Stellung. 4.
  • Seite 63 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen Typ-C-Moduls und stellen das Verfahren zum Einbauen bildlich dar. Abbildung 39. Installieren des optionalen Typ-C-Moduls Schritte 1.

  • Seite 64: Kühlkörper

    5. Verbinden Sie das Typ-C-DisplayPort-Kabel mit dem entsprechenden Anschluss (VIDEO) auf der Hauptplatine. 6. Verbinden Sie das Typ-C-Netzkabel mit dem entsprechenden Anschluss (TOPPOWER) auf der Hauptplatine. 7. Drehen Sie das optionale Typ-C-Modul um. 8. Setzen Sie das optionale Typ-C-Modul in den entsprechenden Steckplatz auf der Rückseite des Computers ein. 9.

  • Seite 65: Einsetzen Des Kühlkörpers

    Abbildung 40. Kühlkörper entfernen Schritte 1. Lösen Sie die drei unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. Gehen Sie dabei in umgekehrter Reihenfolge vor (3 > 2 > 1). 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.

  • Seite 66: Prozessor

    Abbildung 41. Einsetzen des Kühlkörpers Schritte 1. Setzen Sie den Kühlkörper auf die Hauptplatine. 2. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 3. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Hauptplatine an. Gehen Sie dabei in der richtigen Reihenfolge vor (1 > 2 > 3).

  • Seite 67: Einbauen Des Prozessors

    Info über diese Aufgabe ANMERKUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. ANMERKUNG: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar: Abbildung 42.

  • Seite 68: Systemplatine

    Abbildung 43. Einbauen des Prozessors Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.
  • Seite 69 5. Entfernen Sie das M.2 2230-Solid-State-Laufwerk bzw. das M.2 2280-Solid-State-Laufwerk (je nach Modell). 6. Entfernen Sie die Wireless-Karte. 7. Entfernen Sie den Lüfter. 8. Entfernen Sie den Speicher. 9. Entfernen Sie den Kühlkörper. 10. Entfernen Sie den Prozessor. 11. Entfernen Sie das optionale E/A-Modul (HDMI/VGA/DP/Seriell/PS2) oder das optionale Typ-C-Modul...
  • Seite 70 Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 45. Entfernen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 71: Einbauen Der Systemplatine

    Abbildung 46. Entfernen der Systemplatine Schritte 1. Entfernen Sie die Schraube (M3x5), mit der die Lautsprecherhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Lautsprecherhalterung aus der Systemplatine heraus. 3. Entfernen Sie die vier Schrauben (M3x5), mit denen die Hauptplatine am Gehäuse befestigt ist. 4.
  • Seite 72 Abbildung 47. Abbildung: Systemplatinenanschlüsse 1. M.2-WLAN-Anschluss 2. M.2-SSD-PCIe-Anschluss (M.2 2230 oder M.2 2280) (M.2 PCIe SSD-1) 3. Knopfzellenbatterie 4. Optionaler Videoanschluss (VGA/DisplayPort 1.4a [HBR3]/HDMI 2.1-Anschluss/Typ-C-Anschluss) (VIDEO) 5. Typ-C-Signalanschluss (SIGNAL) 6. Typ-C-USB-Anschluss (TYPE-C) 7. Optionaler serieller/PS2-Anschluss (KB MS SERIAL) 8. Prozessorsockel (CPU) 9.
  • Seite 73 Abbildung 48. Einbauen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 74 Abbildung 49. Einbauen der Systemplatine Schritte 1. Setzen Sie die Vorderseite der Systemplatine schräg durch die Vorderseite des Gehäuses ein. 2. Platzieren Sie die Systemplatine auf dem Gehäuse. 3. Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf dem Gehäuse aus. 4.

  • Seite 75: Interne Antenne

    7. Installieren Sie den Lautsprecher. 8. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk ein (je nach Modell). 9. Installieren Sie die Knopfzellenbatterie. 10. Bringen Sie die Seitenabdeckung 11. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 76: Einbauen Des Antennenmoduls (Weißes Kabel)

    Abbildung 50. Entfernen des Antennenmoduls (weißes Kabel) Schritte 1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem Gehäuse und der Systemplatine. 2. Entfernen Sie die Schraube (M3x3), mit der das Antennenmodul (weißes Kabel) am Gehäuse befestigt ist. 3. Lösen Sie die unverlierbare Schraube, mit der das Antennenmodul (weißes Kabel) am Gehäuse befestigt ist. 4.
  • Seite 77 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (weißes Kabel) und bieten eine visuelle Darstellung des Installationsverfahrens. Abbildung 51. Einbauen des Antennenmoduls (weißes Kabel) Schritte 1. Schieben Sie das Antennenmodul (weißes Kabel) durch den Schlitz auf der Rückseite des Gehäuses. 2.

  • Seite 78: Entfernen Des Antennenmoduls (Schwarzes Kabel)

    Entfernen des Antennenmoduls (schwarzes Kabel) VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lautsprecher. 4.

  • Seite 79: Entfernen Der Sma-Antennenbaugruppe

    Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Antennenmoduls (schwarzes Kabel) und bieten eine visuelle Darstellung des Installationsverfahrens. Abbildung 53. Einbauen des Antennenmoduls (schwarzes Kabel) Schritte 1.

  • Seite 80: Installieren Der Sma-Antennenbaugruppe

    Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Wireless-Karte. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der SMA-Antennenbaugruppe und stellen das Verfahren zum Entfernen bildlich dar. ANMERKUNG: Vor dem Upgrade auf eine SMA-Antenne muss die interne Antenne (weißes Kabel) entfernt werden.
  • Seite 81 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der SMA-Antennenbaugruppe und stellen das Verfahren zum Entfernen bildlich dar. ANMERKUNG: Vor dem Upgrade auf eine SMA-Antenne muss die interne Antenne (weißes Kabel) entfernt werden. Abbildung 55.
  • Seite 82 Nächste Schritte 1. Bauen Sie die Wireless-Karte ein. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 83: Kapitel 9: Software

    ● Windows 11 Pro National Education ● Ubuntu Linux 22.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“ mit der Artikelnummer 000123347. Software...

  • Seite 84: Kapitel 10: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen im BIOS-Setup sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 85: Einmaliges F12-Startmenü

    Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 24. System-Setup-Optionen – Menü „Systeminformationen“  Übersicht OptiPlex Micro 7020 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an.

  • Seite 86: Übersicht

    Tabelle 24. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Memory Installed Zeigt den installierten Gesamtspeicher des Computers an. Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an. Memory Speed Zeigt die Speichertaktrate an. Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an. Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an.
  • Seite 87 Tabelle 25. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Enable Custom Mode Aktivieren oder Deaktivieren des benutzerdefinierten Modus. Standardmäßig ist die Option AUS deaktiviert. Custom Mode Key Management Wählt benutzerdefinierte Werte für Expert Key Management aus. Standardmäßig ist die Option PK ausgewählt. Tabelle 26.
  • Seite 88 Tabelle 27. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Drive Information M.2 PCIe SSD-1 Zeigt die M.2-PCIe-SSD-1-Typinformationen des Computers an. Device (Gerät) Zeigt die M.2-PCIe-SSD-1-Geräteinformationen des Computers an. Tabelle 28. System-Setup-Optionen – Menü „Display“  Display Primäres Display Bestimmt das primäre Display, wenn mehrere Controller auf dem Computer verfügbar sind.

  • Seite 89: Sicherheit

    Tabelle 30. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Temperaturverwaltung Wählen Sie die Einstellungen zum Wärmemanagement für den Lüfter und den Prozessor in Bezug auf Systemleistung, Geräuschpegel und Temperatur. Standardmäßig ist die Option Optimiert ausgewählt. USB Wake Support Enable USB Wake Support (USB Wake Wenn diese Option aktiviert ist, können Sie die USB-Geräte wie eine Maus oder Support aktivieren) Tastatur verwenden, um den Computer aus dem Stand-by-Modus zu reaktivieren.
  • Seite 90 Absolute® Absolute Software bietet verschiedene Cybersicherheitslösungen, von denen einige Software erfordern, die auf Dell Computern vorinstalliert und in das BIOS integriert ist. Um diese Funktionen zu verwenden, müssen Sie die Absolute BIOS-Einstellung aktivieren und sich an Absolute wenden, um die Konfiguration und Aktivierung durchzuführen.
  • Seite 91 Dies gibt einem Administrator die Kontrolle über die BIOS-Einstellungen, ermöglicht es einem Endnutzer jedoch, sein eigenes Kennwort anzugeben. Standardmäßig ist die Option EIN aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Änderung des Kennworts durch Nutzer ohne Administratorrechte zulassen deaktiviert zu lassen.
  • Seite 92 „Sperrung durch Masterkennwort“ geändert werden kann. Standardmäßig ist die Option Aus deaktiviert. Dell empfiehlt nicht, Sperrung durch Masterkennwort zu aktivieren, es sei denn, Sie haben Ihr eigenes Kennwortwiederherstellungssystem implementiert. Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung.
  • Seite 93 Tabelle 33. System-Setup-Optionen – Menü „Update, Recovery“ (fortgesetzt) Update, Recovery Standardmäßig ist die Option EIN aktiviert. Dell Auto OS Recovery Threshold Ermöglicht die Steuerung des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell Betriebssystem-Recovery-Tools. Standardmäßig ist der Wert 2 für diese Option ausgewählt.
  • Seite 94 Tabelle 35. System-Setup-Optionen – Menü „Keyboard“  Tastatur Keyboard Errors Enable Keyboard Error Detection Aktivieren oder Deaktivieren der Funktion für die Tastaturfehlererkennung. (Tastaturfehlererkennung aktivieren) Standardmäßig ist die Option EIN aktiviert. Numlock LED Numlock-LED aktivieren Aktivieren oder Deaktivieren der Numlock LED. Standardmäßig ist die Option EIN aktiviert. Device Configuration Hotkey Access Device Configuration Hotkey Access Steuert, ob während des Computerstarts über Hotkeys auf die Device-...
  • Seite 95 ● Intel Virtualization Technology – Direct Enable Intel Trusted Execution Technology Standardmäßig ist die Option AUS aktiviert. (TXT) Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Intel Trusted Execution Technology (TXT) zu aktivieren. DMA Protection (Festplattenlaufwerksschutzfunktion) DMA-Unterstützung vor dem Start Ermöglicht die Steuerung des DMA-Schutzes vor dem Start für interne und externe...

  • Seite 96: Aktualisieren Des Bios

    Ressource auf der Dell Support-Seite. Schritte 1. Rufen Sie die Dell Support-Seite auf. 2. Klicken Sie auf Produktsupport. Klicken Sie auf Support durchsuchen, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Suchen. ANMERKUNG: Wenn Sie kein Service-Tag-Nummer haben, verwenden Sie die SupportAssist-Funktion, um Ihren Computer automatisch zu identifizieren.

  • Seite 97: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Update des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 98: System- Und Setup-Kennwort

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 99: Zuweisen Eines System-Setup-Kennworts

    Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System- oder Administratorkennwort nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das BIOS-System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. Schritte 1.

  • Seite 100: Löschen Von Kennwörtern Für Bios (System-Setup) Und Systemkennwörtern

    Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter Support kontaktieren beschrieben auf, um Computer- oder BIOS-Kennwörter zu löschen. Weitere Informationen finden Sie auf der Dell Support-Website.

  • Seite 101: Kapitel 11: Troubleshooting

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 102: Systemdiagnoseanzeigen

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit installiertem Windows- Betriebssystem vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 103: Sicherungsmedien Und Wiederherstellungsoptionen

    Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell Computer. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 104: Kapitel 12: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie auf der Dell Support-Seite. ANMERKUNG: Die Verfügbarkeit der Services kann je nach Land oder Region und Produkt variieren.
