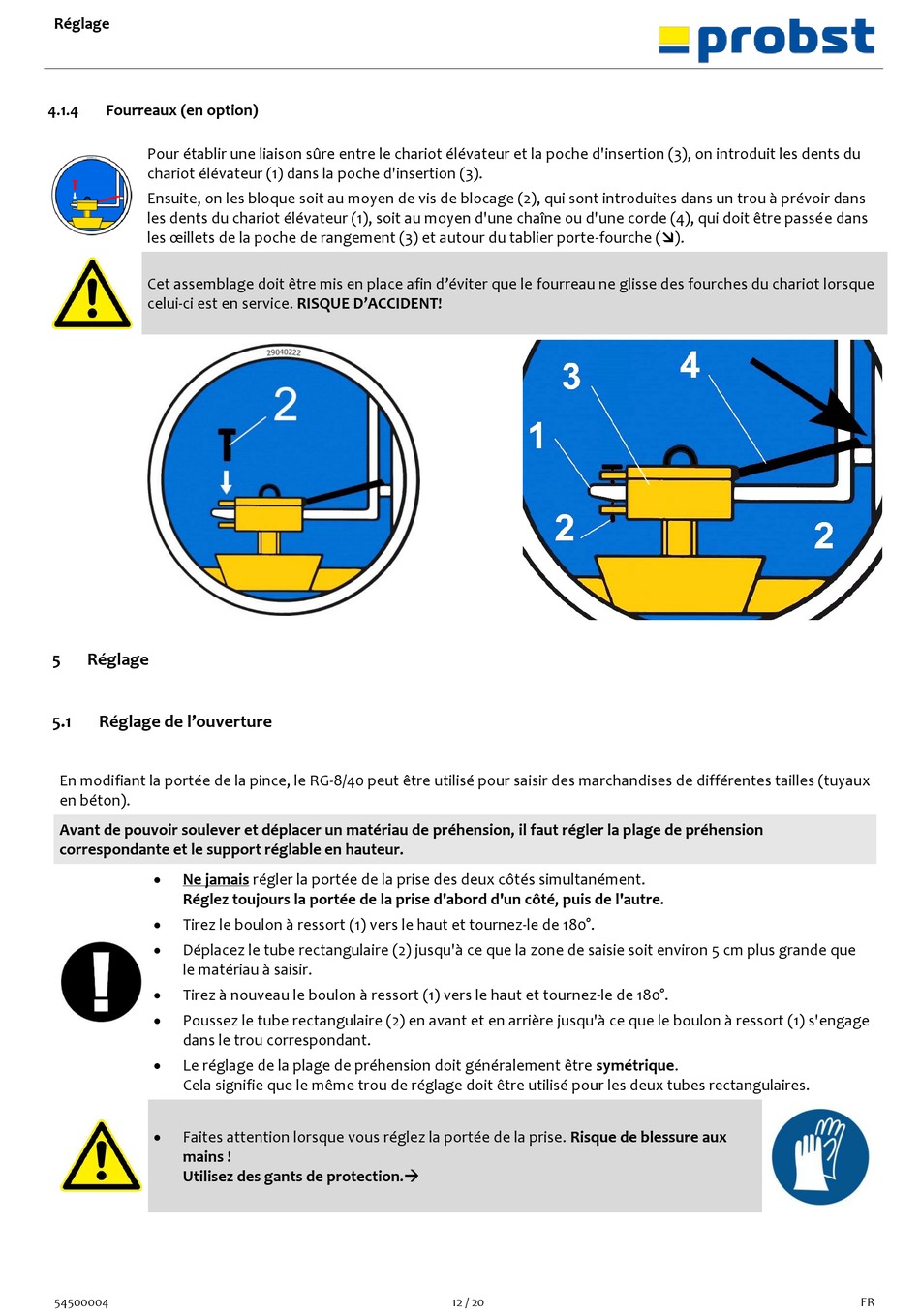

Réglage
4.1.4

Fourreaux (en option)

Pour établir une liaison sûre entre le chariot élévateur et la poche d'insertion (3), on introduit les dents du
chariot élévateur (1) dans la poche d'insertion (3).
Ensuite, on les bloque soit au moyen de vis de blocage (2), qui sont introduites dans un trou à prévoir dans
les dents du chariot élévateur (1), soit au moyen d'une chaîne ou d'une corde (4), qui doit être passée dans
les œillets de la poche de rangement (3) et autour du tablier porte-fourche ().
Cet assemblage doit être mis en place afin d'éviter que le fourreau ne glisse des fourches du chariot lorsque
celui-ci est en service. RISQUE D'ACCIDENT!
5 Réglage
5.1 Réglage de l'ouverture
En modifiant la portée de la pince, le RG-8/40 peut être utilisé pour saisir des marchandises de différentes tailles (tuyaux
en béton).
Avant de pouvoir soulever et déplacer un matériau de préhension, il faut régler la plage de préhension
correspondante et le support réglable en hauteur.
•
Ne jamais régler la portée de la prise des deux côtés simultanément.
Réglez toujours la portée de la prise d'abord d'un côté, puis de l'autre.
•
Tirez le boulon à ressort (1) vers le haut et tournez-le de 180°.
•
Déplacez le tube rectangulaire (2) jusqu'à ce que la zone de saisie soit environ 5 cm plus grande que
le matériau à saisir.
•
Tirez à nouveau le boulon à ressort (1) vers le haut et tournez-le de 180°.
•
Poussez le tube rectangulaire (2) en avant et en arrière jusqu'à ce que le boulon à ressort (1) s'engage
dans le trou correspondant.
•
Le réglage de la plage de préhension doit généralement être symétrique.
Cela signifie que le même trou de réglage doit être utilisé pour les deux tubes rectangulaires.
•
Faites attention lorsque vous réglez la portée de la prise. Risque de blessure aux
mains !
Utilisez des gants de protection.→
54500004 12 / 20 FR
