Použitie
Použitie
5
5.1

Nastavenie rozsahu uchopenia

Jednotka (FSZ-M) sa musí nastaviť na rozmery uchopovaného materiálu (kameň) pomocou nastavenia
rozsahu uchopenia.
•

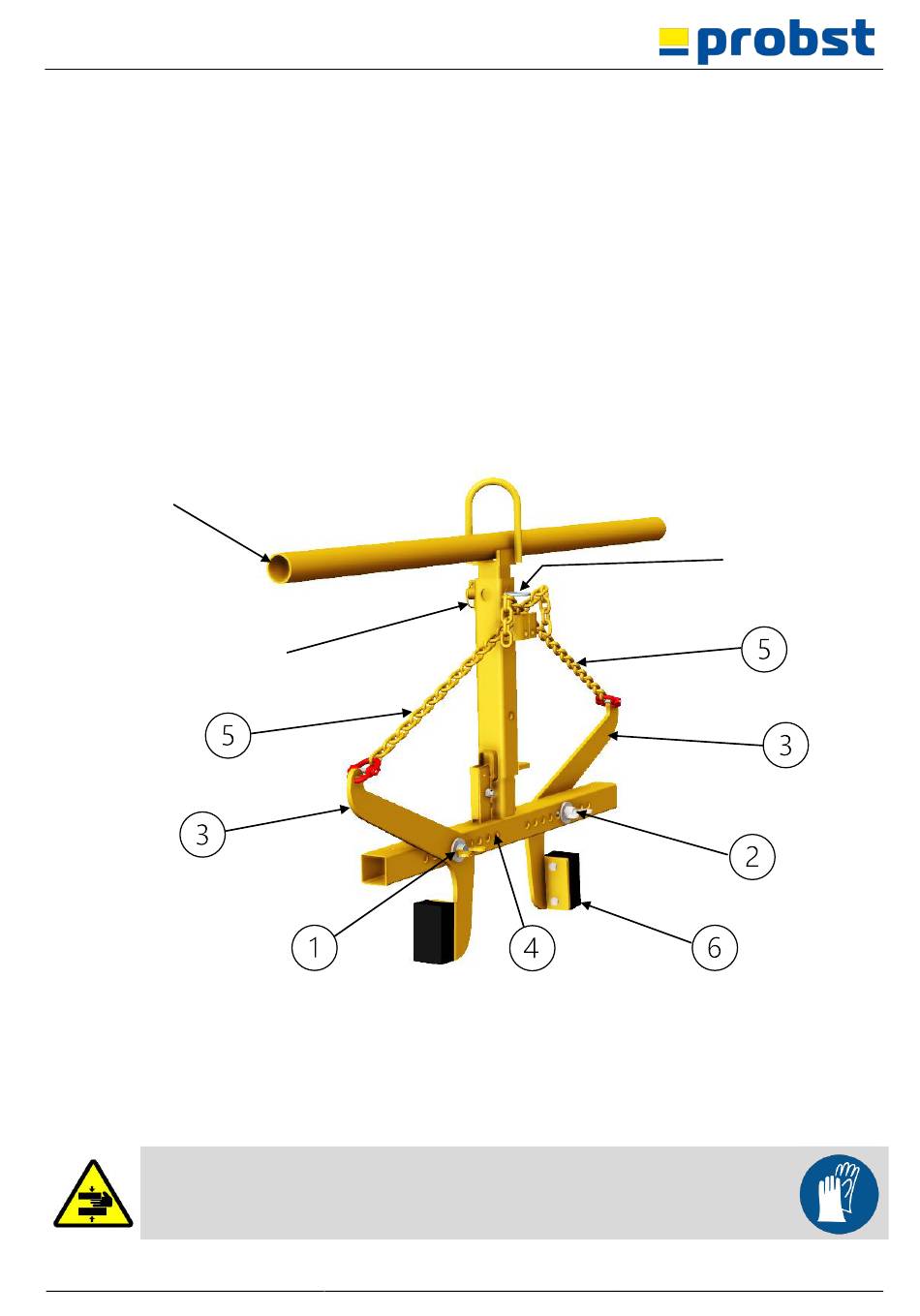

Na tento účel odstráňte obe krídlové matice (1) a vytiahnite obe skrutky so závitom (2).
•
Zatlačte uchopovacie rameno (3) na príslušný otvor v nastavovacom prvku rozsahu uchopenia (4).
•
Nastavenie rozsahu uchopenia musí byť vždy nastavené rovnako (symetricky) pre obe uchopovacie
ramená. V opačnom prípade bude jednotka (FSZ-M) visieť pod uhlom.
•
Opäť zasuňte obe skrutky so závitom (2) a utiahnite krídlové matice (1).
•
Keď náradie (FSZ-M) stojí na zemi bez nákladu ("prázdne"), obe nastavovacie reťaze (5) musia byť
napnuté. Gumené čeľuste chápadla (6) by mali byť približne v pravom uhle k zemi. Nastavovacie
reťaze (5) musia byť zavesené na rovnakom reťazovom článku, aby mali obe nastavovacie reťaze
rovnakú dĺžku.
C
5.2 Nastavenie rukoväte
Rukoväť pre 2-člennú obsluhu sa dá voliteľne otočiť o 90°.
•
Odstráňte závlačku (A) a vytiahnite kolík (B).
•
Odstráňte rukoväť (C), otočte ju o 90° a znovu ju vložte.
•
Znovu zasuňte kolík (B) a zaistite ho poistným kolíkom (A).
Pozor pri nastavovaní! Riziko poranenia rúk!
Používajte ochranné rukavice.
53200002
A
