Inhaltszusammenfassung für probst FSZ-M
- Seite 1 Betriebsanleitung Operating Instructions FSZ-M DE / GB 53200002...
-

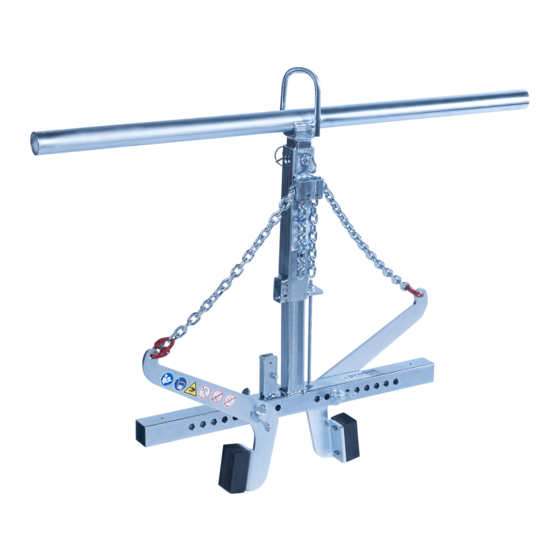

Seite 5: Florsteinzange Fsz-M
Betriebsanleitung Original Betriebsanleitung Florsteinzange FSZ-M FSZ-M 53200002... - Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 7: Inhaltsverzeichnis
Handgriffsverstellung ............................14 Ein-Mann Bedienung ............................. 15 Wartung und Pflege .............................. 17 Wartung ................................. 17 6.1.1 Mechanik ..............................17 Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................20 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 20 53200002... -
Seite 8: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 11.03.2021................(Eric Wilhelm, Geschäftsführer) 53200002... -
Seite 9: Sicherheit
Sicherheit 4 / 20 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 10: Sicherheitskennzeichnung
Sicherheit 5 / 20 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø... -
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 20 OPTIONAL Einstecktasche und Gabelstaplerzinken mittels Arretierungsschraube 29040223 Ø 50 mm und Sicherungskette oder Seil sichern. 29040222 Ø 80 mm Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. •... -
Seite 12: Funktions- Und Sichtprüfung
Sicherheit 7 / 20 Funktions- und Sichtprüfung 2.8.1 Mechanik • Das Gerät muss vor jedem Arbeitseinsatz auf Funktion und Zustand geprüft werden. • Wartung, Schmierung und Störungsbeseitigung dürfen nur bei stillgelegtem Gerät erfolgen! • Bei Mängeln, die die Sicherheit betreffen, darf das Gerät erst nach einer kompletten Mängelbeseitigung wieder eingesetzt werden. -
Seite 13: Trägergeräte / Hebezeuge
Sicherheit 8 / 20 2.9.2 Trägergeräte / Hebezeuge • Das eingesetzte Trägergerät / Hebezeug (z.B. Bagger) muss sich in betriebssicherem Zustand befinden. • Nur beauftragte und qualifizierte Personen dürfen das Trägergerät / Hebezeug bedienen. • Der Bediener des Trägergerätes / Hebezeuges muss die gesetzlich vorgeschriebenen Qualifikationen erfüllen. -
Seite 14: Allgemeines
9 / 20 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (FSZ-M) ist speziell für das Versetzen von Florwallsteinen und ähnlichen Hang-Befestigungs- elementen geeignet und kann über eine Einhängeöse an jedes beliebiges Trägergerät (wie Bagger) angehängt werden, oder am Handgriff als 2-Mannbedienung genutzt werden. - Seite 15 Allgemeines 10 / 20 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 16: Übersicht Und Aufbau
Gummibacken Technische Daten Tragfähigkeit WLL in kg (lbs) Eigengewicht in kg (lbs) Greifbereich W in mm (in) FSZ-M 180-580 (7-22¾“)“) 250 (550) 16 (35) Mögliches Mass zwischen den Greifbacken.Produktmass muss um ca. +/- 30 mm innerhalb des angegebenen Bereiches liegen... -
Seite 17: Installation
12 / 20 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 18: Einstecktaschen (Optional)
Installation 13 / 20 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 19: Bedienung
Beide Gewindebolzen (2) wieder einstecken und Flügelmuttern (1) wieder anziehen. • Wenn das Gerät (FSZ-M) ohne Greifgut („leer“) auf dem Boden steht, müssen beide Einstellketten (5) straff gespannt sein. Dabei sollten die Gummigreifbacken (6) ungefähr im rechten Winkel zum Boden sein. -
Seite 20: Ein-Mann Bedienung
Bedienung 15 / 20 Ein-Mann Bedienung • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 21 Bedienung 16 / 20 1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der Wechselautomatik kommen. Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten! Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach...
-
Seite 22: Wartung Und Pflege
Wartung und Pflege 17 / 20 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 23: Störungsbeseitigung
Wartung und Pflege 18 / 20 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 24: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 25: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 26: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 29 Operating Instructions Translation of original operating instructions Hollow Slope Block Handles FSZ-M FSZ-M 53200002...
- Seite 30 Maintenance and care ............................17 Maintenance ..............................17 6.1.1 Mechanics ..............................17 Trouble shooting ............................18 Repairs ................................18 Safety procedures ............................19 Hints to the type plate ..........................20 Hints to the renting/leasing of PROBST devices ..................20 53200002...
-
Seite 31: Ec-Declaration Of Conformity
Safety of machinery - safety distances to prevent hazard zones being reached by upper and lower limbs (ISO 13857:2008) Authorized person for EC-documentation: Name: J. Holderied Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, information to the subscriber: Erdmannhausen, 11.03.2021................ -
Seite 32: Safety
Safety 4 / 20 Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result. -
Seite 33: Safety Marking
Safety 5 / 20 Safety Marking PROHIBITION SIGN Symbol Meaning Order-No. Size 29040210 Ø 30 mm It is not allowed to stand under hanging loads. Danger to life! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø30 mm The transportation of non-rectangular goods is not allowed! 29040212 Ø50 mm 29040211... -
Seite 34: Personal Safety Requirements
Safety 6 / 20 OPTIONAL Be sure that the fork sleeves are mechanically fixed (with locking 29040223 Ø 50 mm screw and safety chain or rope) to the lifting device. 29040222 Ø 80 mm Personal safety requirements Each operator must have read and understood the operating instructions (and all safety instructions). Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). -
Seite 35: Function Control
Safety 7 / 20 Function Control 2.8.1 General • Before every usage of the device check the functions and the working condition. • Maintenance and lubrication are only permitted when device is shut down! • Do not use the device, until all faults which can cause safety hazards are removed. •... -
Seite 36: Carrier / Lifting Device
Safety 8 / 20 • Do not lift any components off-centre (always in centre of gravity), because that could fall down. • The device should not be opened if the opening path of the gripping arm is blocked by a resistance (e.g. other concrete blocks or the like)! •... -
Seite 37: General
Authorized use The device (FSZ-M) is especially suitable for the handling of hollow slope blocks and similar elements which can e lifted by hand (2-man operating on the handle), or it can be attached over the lifting eye on every carrier (like excavator). - Seite 38 General 10 / 20 NOT ALLOWED ACTIVITIES: Unauthorized alterations of the device and the use of any self-made additional equipment could cause danger and are therefore forbidden! Never exceed the carrying capacity/working load limit (WLL) and the nominal width/gripping range of the device.
-
Seite 39: Survey And Construction
Type Gripping range ** W Carrying capacity/working load limit (WLL) Dead weight FSZ-M 180-580 mm (7-22 ¾“) 250 kg (550 lbs) 16 kg (35 lbs) ** Possible measurement between the grippers. The product measurements must be within approx. +/- 30 mm of the stated range. -
Seite 40: Installation
Installation 12 / 20 Installation Mechanical connection Use only original accessories, in case of doubt consult the manufacturer. Take care that the carrying capacity / working load limit (WLL) of the lifting device/carrier is not exceeded, through the load of the device, the attaching devices (turning device, fork sleeves etc.) and the additional load of the gripping goods! Gripping devices always have to be gimballed, so they can swing freely in any position. -
Seite 41: Fork Sleeves (Optional)
Installation 13 / 20 4.1.3 Fork sleeves (optional) To establish a mechanical connection between the fork lift truck and the fork sleeves you have to put the forks into the fork sleeves and fix it with the locking bolt or with a chain/rope, connected to the eyelet on the fork sleeves and the lift frame. -
Seite 42: Operation
14 / 20 Operation Adjustment gripping range Adjust the device (FSZ-M) over the gripping range adjustment in compliance with the dimensions of the gripping good (hollow slope block). • Remove both wing nuts (1) and pull the threaded bolts (2) out. -
Seite 43: One-Man Operation
Operation 15 / 20 One-Man Operation • The device is connected to the lifting equipment/carrier (e.g. excavator). • Before lifting the device, the gripping range has to be adjusted. • The device is placed over the product, set down, the device closes round the product and it can be lifted. •... - Seite 44 Operation 16 / 20 Otherwise there may be faulty switching and when setting down the load this can cause deformation or damage of the automatic release! The jerky lifting and lowering of the device with and without load. e.g. caused through driving fast with the lifting equipment/carrier over uneven grounds is forbidden When replacing a defective automatic release, it is essential to ensure that the slots of the two...
-
Seite 45: Maintenance And Care
Maintenance and care 17 / 20 Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! For all operations you have to make sure, that the device will not close unintended. -
Seite 46: Trouble Shooting
Maintenance and care 18 / 20 Trouble shooting ERROR CAUSE REPAIR The clamping-power is not big enough, the load is slipping out (optional) The grippers are worn Replace the grippers (optional) The maximum load is exceed Reduce the weight of. the load (Adjustment of the gripping range) The actual opening width is not correct Adjust the gripping range according to (optional) -
Seite 47: Safety Procedures
• The corresponding legal regulations and the regulations of the declaration of conformity must be observed! • The expert inspection can also be done by the manufacturer Probst GmbH. Contact us at: service@probst-handling.de • We recommend affixing the inspection sticker "„Sachkundigenprüfung / Expert inspection" in a clearly visible place (order no.: 2904.0056+Tüv sticker with year number) after the inspection has been done. -
Seite 48: Hints To The Type Plate
Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)! - Seite 49 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately 1) via e-mail to service@probst-handling.de / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
- Seite 50 Tragfähigkeit / Carrying Capacity: kg / lbs. Steinmaß min 180 Steinmaß max 580 Eigengewicht / Dead Weight: kg / Ibs. Hollow Slope Block Handles FSZ-M © all rights reserved conform to ISO 16016 Datum Name Benennung Florsteinzange Erst. 13.1.2006 Ralf.Hoffmann Gepr.
- Seite 51 43100067 43200021 20540001 30320060 20100015 21000009 21000013 43200022 20000011 40110303 20100015 20000007 20440006 20160005 20060005 33100001 © all rights reserved conform to ISO 16016 Datum Name Benennung 33500225 Florsteinzange Erst. 12.5.2014 Alexander.Renger Gepr. NW 180-580mm / Tragf. 250 kg 30.8.2017 I.Krasnikov 36320139 Artikelnummer/Zeichnungsnummer...
- Seite 52 A53200002 FSZ-M 29040056 29040028 29040629 Auf beiden Seiten / on both sides P 25.02.2019_V1 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
