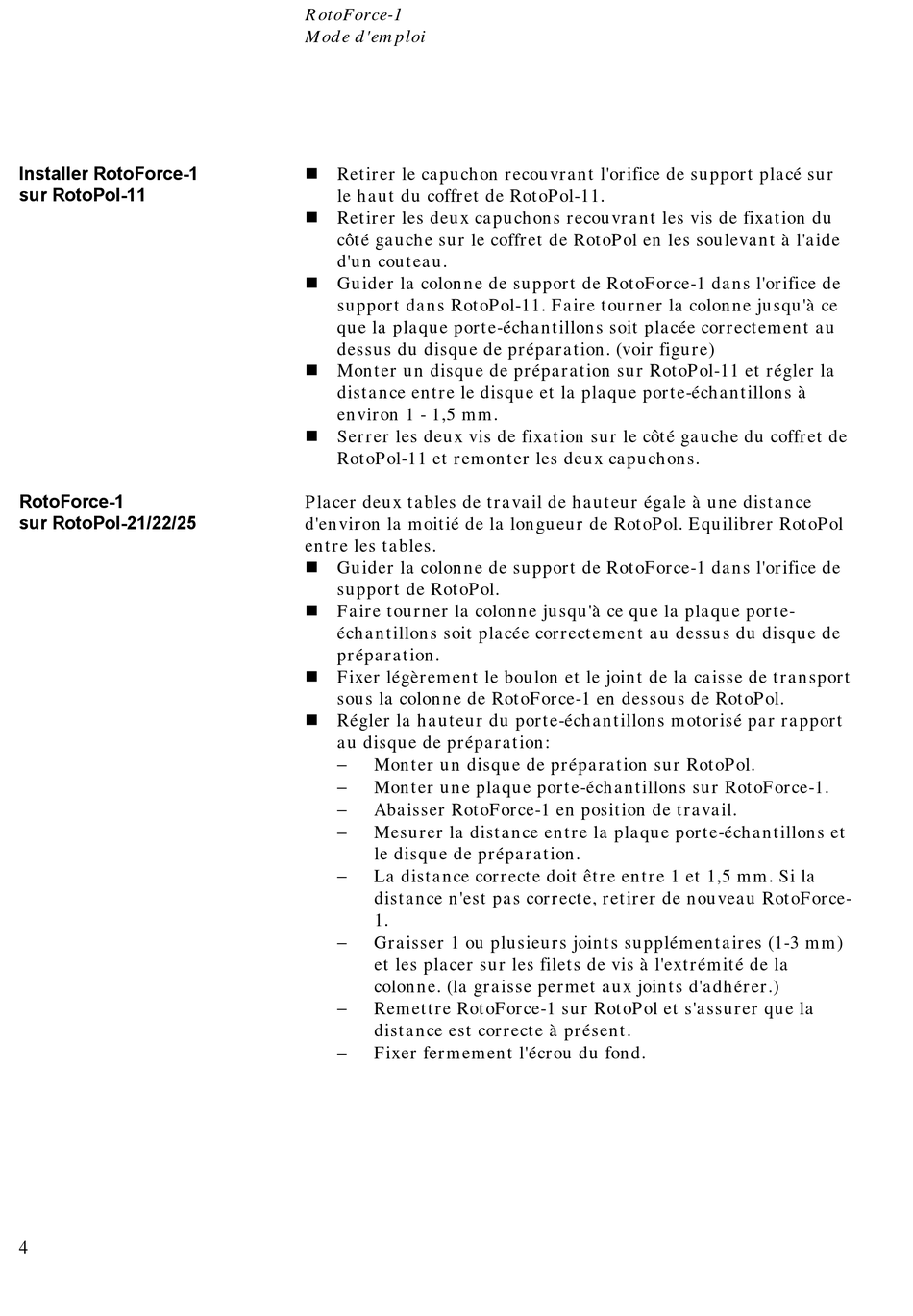

Installer RotoForce-1
sur RotoPol-11
RotoForce-1
sur RotoPol-21/22/25
4
RotoForce-1
Mode d'emploi
n Retirer le capuchon recouvrant l'orifice de support placé sur
le haut du coffret de RotoPol-11.
n Retirer les deux capuchons recouvrant les vis de fixation du
côté gauche sur le coffret de RotoPol en les soulevant à l'aide
d'un couteau.
n Guider la colonne de support de RotoForce-1 dans l'orifice de
support dans RotoPol-11. Faire tourner la colonne jusqu'à ce
que la plaque porte-échantillons soit placée correctement au
dessus du disque de préparation. (voir figure)
n Monter un disque de préparation sur RotoPol-11 et régler la
distance entre le disque et la plaque porte-échantillons à
environ 1 - 1,5 mm.
n Serrer les deux vis de fixation sur le côté gauche du coffret de
RotoPol-11 et remonter les deux capuchons.
Placer deux tables de travail de hauteur égale à une distance
d'environ la moitié de la longueur de RotoPol. Equilibrer RotoPol
entre les tables.
n Guider la colonne de support de RotoForce-1 dans l'orifice de
support de RotoPol.
n Faire tourner la colonne jusqu'à ce que la plaque porte-
échantillons soit placée correctement au dessus du disque de
préparation.
n Fixer légèrement le boulon et le joint de la caisse de transport
sous la colonne de RotoForce-1 en dessous de RotoPol.
n Régler la hauteur du porte-échantillons motorisé par rapport
au disque de préparation:
−
Monter un disque de préparation sur RotoPol.
−
Monter une plaque porte-échantillons sur RotoForce-1.
−
Abaisser RotoForce-1 en position de travail.
−
Mesurer la distance entre la plaque porte-échantillons et
le disque de préparation.
−
La distance correcte doit être entre 1 et 1,5 mm. Si la
distance n'est pas correcte, retirer de nouveau RotoForce-
1.
−
Graisser 1 ou plusieurs joints supplémentaires (1-3 mm)
et les placer sur les filets de vis à l'extrémité de la
colonne. (la graisse permet aux joints d'adhérer.)
−
Remettre RotoForce-1 sur RotoPol et s'assurer que la
distance est correcte à présent.
−
Fixer fermement l'écrou du fond.
