Randabstand der
Probenführungsplatte einstellen
RotoForce-1 anschließen
Netzanschluß/Geräteanschlüsse
Elektrischer Anschluß
RotoForce-1
Gebrauchsanweisung

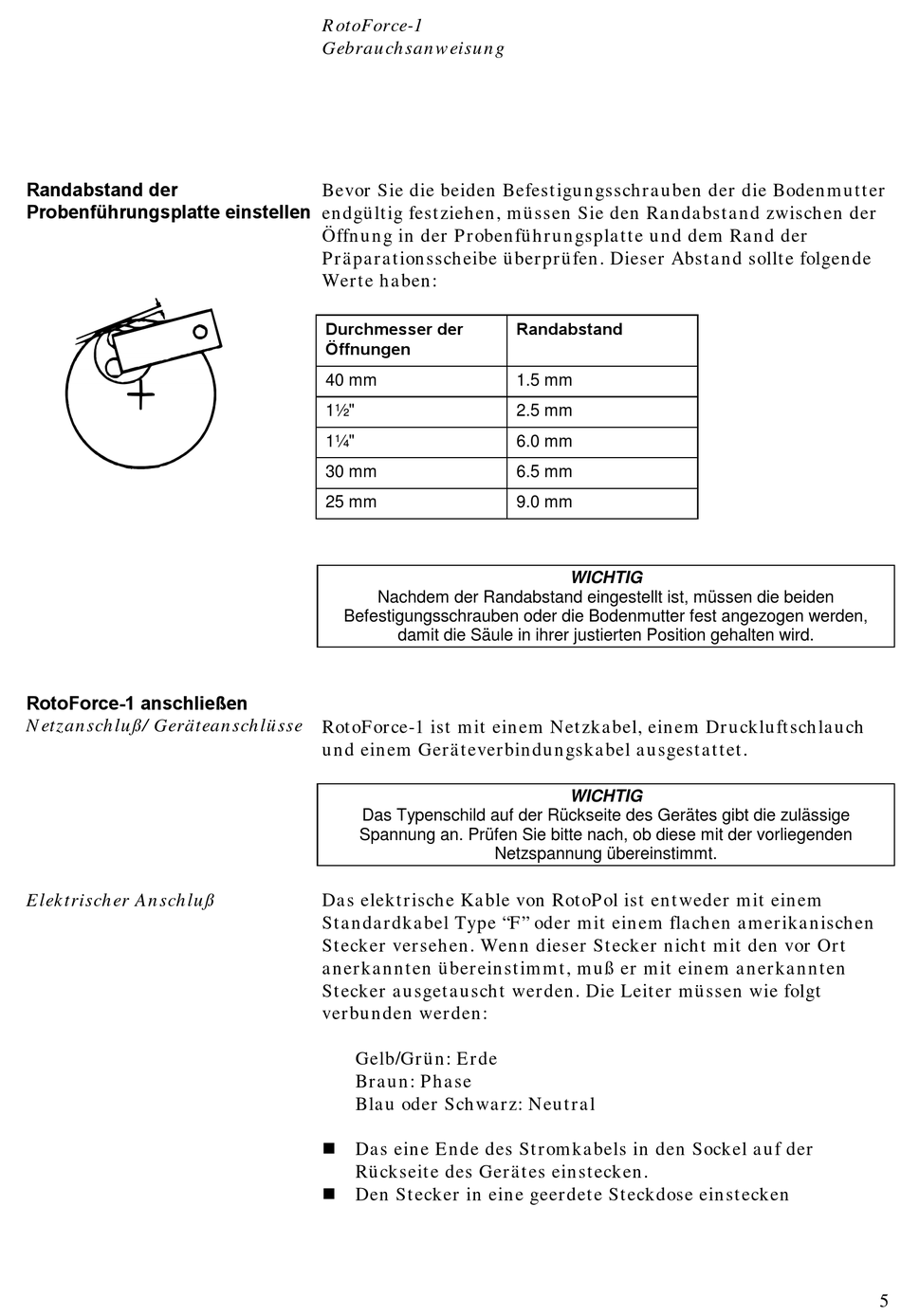

Bevor Sie die beiden Befestigungsschrauben der die Bodenmutter
endgültig festziehen, müssen Sie den Randabstand zwischen der
Öffnung in der Probenführungsplatte und dem Rand der
Präparationsscheibe überprüfen. Dieser Abstand sollte folgende
Werte haben:
Durchmesser der
Öffnungen
40 mm
1½"
1¼"
30 mm
25 mm
Nachdem der Randabstand eingestellt ist, müssen die beiden
Befestigungsschrauben oder die Bodenmutter fest angezogen werden,
damit die Säule in ihrer justierten Position gehalten wird.
RotoForce-1 ist mit einem Netzkabel, einem Druckluftschlauch
und einem Geräteverbindungskabel ausgestattet.
Das Typenschild auf der Rückseite des Gerätes gibt die zulässige
Spannung an. Prüfen Sie bitte nach, ob diese mit der vorliegenden
Das elektrische Kable von RotoPol ist entweder mit einem
Standardkabel Type "F" oder mit einem flachen amerikanischen
Stecker versehen. Wenn dieser Stecker nicht mit den vor Ort
anerkannten übereinstimmt, muß er mit einem anerkannten
Stecker ausgetauscht werden. Die Leiter müssen wie folgt
verbunden werden:
Gelb/Grün: Erde
Braun: Phase
Blau oder Schwarz: Neutral
n Das eine Ende des Stromkabels in den Sockel auf der
Rückseite des Gerätes einstecken.
n Den Stecker in eine geerdete Steckdose einstecken
Randabstand
1.5 mm
2.5 mm
6.0 mm
6.5 mm
9.0 mm
WICHTIG
WICHTIG
Netzspannung übereinstimmt.
5
