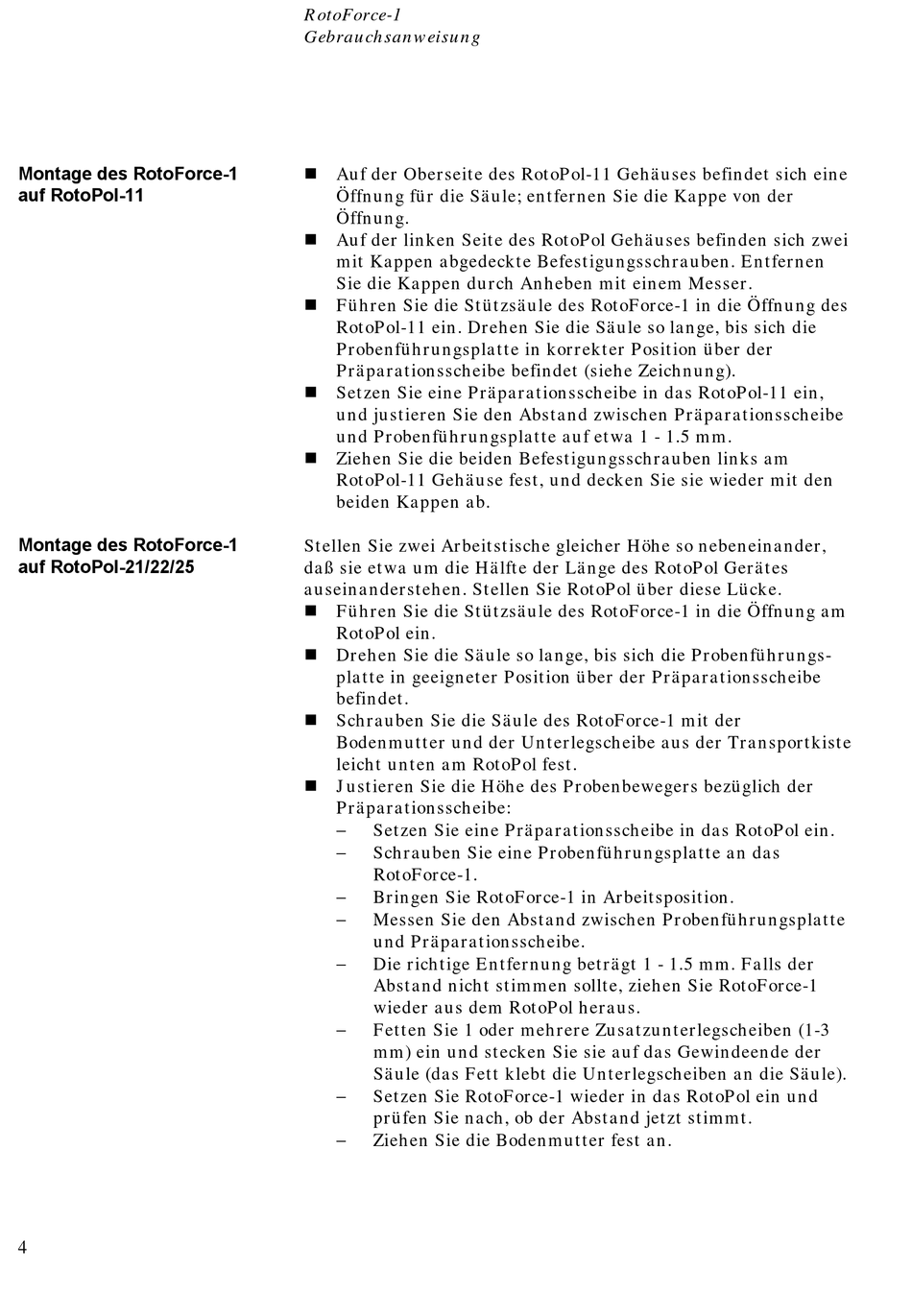

Montage des RotoForce-1
auf RotoPol-11
Montage des RotoForce-1
auf RotoPol-21/22/25
4
RotoForce-1
Gebrauchsanweisung
n Auf der Oberseite des RotoPol-11 Gehäuses befindet sich eine
Öffnung für die Säule; entfernen Sie die Kappe von der
Öffnung.
n Auf der linken Seite des RotoPol Gehäuses befinden sich zwei
mit Kappen abgedeckte Befestigungsschrauben. Entfernen
Sie die Kappen durch Anheben mit einem Messer.
n Führen Sie die Stützsäule des RotoForce-1 in die Öffnung des
RotoPol-11 ein. Drehen Sie die Säule so lange, bis sich die
Probenführungsplatte in korrekter Position über der
Präparationsscheibe befindet (siehe Zeichnung).
n Setzen Sie eine Präparationsscheibe in das RotoPol-11 ein,
und justieren Sie den Abstand zwischen Präparationsscheibe
und Probenführungsplatte auf etwa 1 - 1.5 mm.
n Ziehen Sie die beiden Befestigungsschrauben links am
RotoPol-11 Gehäuse fest, und decken Sie sie wieder mit den
beiden Kappen ab.
Stellen Sie zwei Arbeitstische gleicher Höhe so nebeneinander,
daß sie etwa um die Hälfte der Länge des RotoPol Gerätes
auseinanderstehen. Stellen Sie RotoPol über diese Lücke.
n Führen Sie die Stützsäule des RotoForce-1 in die Öffnung am
RotoPol ein.
n Drehen Sie die Säule so lange, bis sich die Probenführungs-
platte in geeigneter Position über der Präparationsscheibe
befindet.
n Schrauben Sie die Säule des RotoForce-1 mit der
Bodenmutter und der Unterlegscheibe aus der Transportkiste
leicht unten am RotoPol fest.
n Justieren Sie die Höhe des Probenbewegers bezüglich der
Präparationsscheibe:
−
Setzen Sie eine Präparationsscheibe in das RotoPol ein.
−
Schrauben Sie eine Probenführungsplatte an das
RotoForce-1.
−
Bringen Sie RotoForce-1 in Arbeitsposition.
−
Messen Sie den Abstand zwischen Probenführungsplatte
und Präparationsscheibe.
−
Die richtige Entfernung beträgt 1 - 1.5 mm. Falls der
Abstand nicht stimmen sollte, ziehen Sie RotoForce-1
wieder aus dem RotoPol heraus.
−
Fetten Sie 1 oder mehrere Zusatzunterlegscheiben (1-3
mm) ein und stecken Sie sie auf das Gewindeende der
Säule (das Fett klebt die Unterlegscheiben an die Säule).
−
Setzen Sie RotoForce-1 wieder in das RotoPol ein und
prüfen Sie nach, ob der Abstand jetzt stimmt.
−
Ziehen Sie die Bodenmutter fest an.
