Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD
Alarmverzögerungen
Diese Verzögerungszeiten verhindern, dass bestimmte
Alarmmeldungen nur verzögert angezeigt werden
und die Anlage ihren Normalbetrieb nach bestimmten
Ereignissen wiederaufnehmen kann.
• Startverzögerungen (A3): Dies verzögert das Auslösen der
Temperaturalarme nach Einschalten der Versorgungsspannung
(erstes Anlaufen oder nach einem Ausfall der Versorgungs-
spannung) oder beim Verlassen des Standby-Modus. Auf diese
Weise kann die Anlage störungs- und alarmfrei hochfahren.
• Verzögerung nach einer Abtauung (A4): Dies verzögert das
Auslösen von Temperaturalarmen nach dem Abtauvorgang.
• Verzögerung des Alarms für Min.- bzw. Max.temperatur (A5):
Dadurch wird das Auslösen der Alarme für Max.- (A1) bzw.
Min.-temperatur (A2) verzögert, wenn die Temperatur
am Fühler 1 den eingestellten Wert erreicht hat.
• Verzögerung des Auslösens eines externen Alarms (A6):
Dadurch wird der externe Alarm ab der Aktivierung des
Digitaleingangs verzögert.
• Verzögerung der Deaktivierung eines externen Alarms (A7):
Dadurch wird der externe Alarm ab der Aktivierung des
Digitaleingangs verzögert.
• Verzögerung des Alarms für offene Tür (A12): Dies verzögert die
Aktivierung des Alarms, mit dem eine offene Tür gemeldet wird.
Konfiguration des Alarmrelais (nur Regler mit 5 Relais)
Wenn Relais AUX 2 als Alarmrelais konfiguriert wurde (o10=1),
können Sie in Parameter A9 den Relaisstatus je nach ausgelöstem
Alarm festlegen:
• A9=0 Relais aktiv (EIN) im Alarmfall (AUS ohne Alarm)
• A9=1 Relais inaktiv (AUS) im Alarmfall (EIN ohne Alarm)
9.7 Warnhinweise
Der Regler warnt den Benutzer durch eine Meldung auf
dem Bildschirm, wenn ein Ereignis eintritt, das seine/ihre
Aufmerksamkeit erfordert. Es wird jedoch weder der akustische
Alarm noch das Alarmrelais (sofern aktiv) aktiviert.

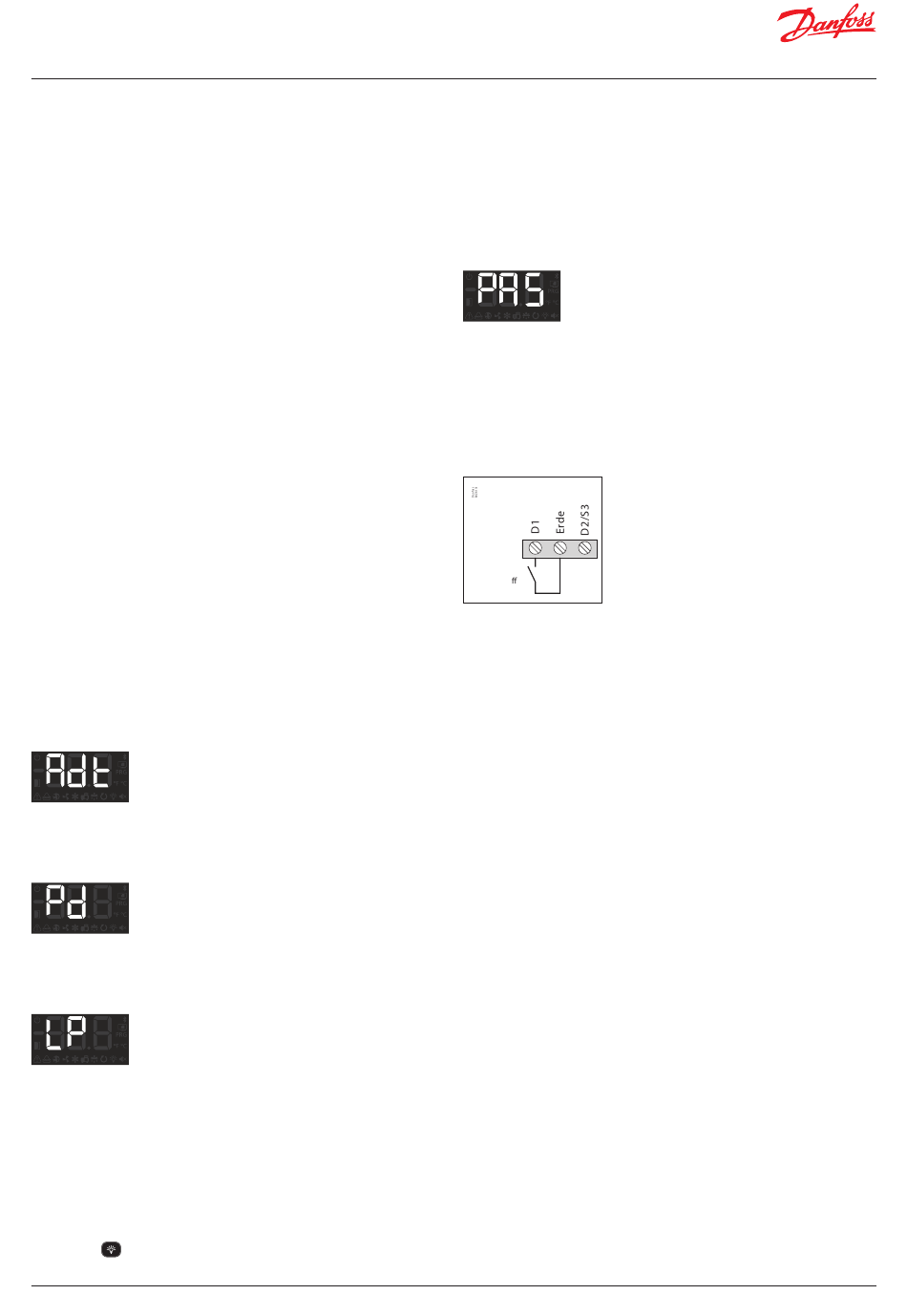

Abtauen beendet durch Zeitalarm
Die Meldung Adt wird angezeigt, wenn eine Abtauung
aufgrund einer Zeitüberschreitung beendet wurde
und wenn Parameter A8=1 ist.
Fehlfunktion beim Pump Down (Stillstand)
Die Meldung Pd wird angezeigt, wenn eine Funktionsstörung
festgestellt wird und die Kälteanlage durch die Pump-down-
Aktion abgeschaltet wird (siehe Seite 11).
Funktionsfehler beim Pump Down (Anlauf)
Zeigt die Meldung LP an, wenn beim Starten des Kältekreislaufs
mittels Pump Down eine Fehlfunktion festgestellt wird
(siehe Seite 11).
9.8 Beleuchtungssteuerung
Relais AUX 1 oder AUX 2 muss als „Licht" konfiguriert sein
(o00 oder o10=2).
Das Ein- und Ausschalten der Beleuchtung wird über folgende
Funktionen gesteuert:
Drucktaste
: Das Licht wird per Tastendruck ein- oder
ausgeschaltet.
16 | BC419723137674de-000102
Kühlraumtür: Bei geöffneter Tür bleibt das Licht für die durch
Parameter b01 definierte Zeitspanne eingeschaltet. Wenn der
Wert 0 ist, erlöscht die Beleuchtung beim Schließen der Tür.
(Einer der Digitaleingänge muss als Türkontakt konfiguriert
sein (I10 oder I20=1).
Die Steuerung erfolgt auch, wenn das Gerät sich im Standby-
Modus befindet.
9.9 Passwort
Es ermöglicht den Schutz der Konfiguration des Geräts mit
einem zweistelligen Code (von 01 bis 99). Wenn es aktiviert ist,
wird beim Versuch, auf das Programmiermenü zuzugreifen,
ein Code abgefragt. Bei Eingabe eines falschen Wertes kann
auf dieses Menü nicht zugegriffen werden. Der Code wird
über den Parameter PAS eingestellt.
Mit dem Parameter b10 wird die Funktion dieses Codes definiert.
9.10 Standby-Modus per Fernzugriff
DIG. EINTRITT
Standby per
Fernzugri
(I10=8)
Dies ermöglicht die Aktivierung des Standby-Modus über
einen Schalter, der einen der Digitaleingänge ansteuert.
Dieser Digitaleingang muss auf Standby per Fernzugriff
eingestellt werden (I10=8 oder I20=12).
9.11 Betrieb der Hilfsrelais
Je nach Regler-Modell sind 1 oder 2 Hilfsrelais vorhanden.
Die Funktion dieser Relais kann über das Parametermenü
konfiguriert werden.
Relais AUX 1
• Deaktiviert (o00=0): Ohne zugewiesene Funktion.
• Verdichter-/Kurbelgehäuseheizung (o00=1): Regelung
des Verdichter-Betriebs. Wenn der Verdichter nicht in Betrieb
ist, versorgt er den Kurbelgehäuseheizung. Diese Funktion
kann nur über die Erstkonfiguration (Inl) ausgewählt werden.
• Licht (o00=2): Steuerung der Kühlraumbeleuchtung.
• Virtuelle Regelung (o00=3): Das Relais kann ferngesteuert
über Modbus ein- und ausgeschaltet werden
Relais AUX 2
• Deaktiviert (o10=0): Ohne zugewiesene Funktion.
• Alarm (o10=1): Dadurch wird das Relais jedes Mal aktiviert,
wenn ein Alarm auftritt.
• Licht (o10=2): Regelt den Betrieb der Kühlraumbeleuchtung.
• Virtuelle Regelung (o00=3): Das Relais kann ferngesteuert
über Modbus ein- und ausgeschaltet werden
• Türrahmenheizung (o10=4): Steuerung des Betriebs
der Türrahmenheizung des Kühlraums.
• Abtauung 2. Verdampfer (o10=5): Regelung der Abtauheizung
eines zweiten Verdampfers.
• Wie Magnetventilstatus (o10=6): Gibt den Status des
Magnetventils an: aktiv, wenn sich das Magnetventil im
EIN-Modus befindet, inaktiv, wenn sich das Magnetventil
im AUS-Modus befindet.
• Wie Reglerstatus (o10=7): Zeigt den Status des Reglers an:
aktiv, wenn sich der Regler im EIN-Modus befindet, inaktiv,
wenn sich der Regler im Standby-Modus befindet.
• Dränageheizung (o10=8): Steuerung der Aktivierung/
Deaktivierung des Verdampfer-Dränageheizung (siehe Seite 14).
© Danfoss | Climate Solutions | 2023.02
