3:2:1 Blockierung Des Flüssiggaskessels Bei; 3:2:2 Kein Zündfunke - Alde Compact 3000 Servicehandbuch

3:2 DeR KeSSel StARtet NICHt
zuerst kontrollieren:
- Das Zündkabel von der Elektronik lösen und den Kessel
starten. Ein tickendes Geräusch von der Elektronik soll
10 Sekunden lang hörbar sein. Ist dies der Fall, mit dem
Abschnitt 3:2:3 „Der Zündfunke kommt, aber der Kessel
startet nicht" fortsetzen.
3:2:1 BlOCKIeRuNg DeS FlüSSIggAS-
KeSSelS BeIm StARt
"Die rote leuchtdiode leuchtet unmittelbar."
ursache:
- Die Rückstellzeit ist zu kurz.
- Der Druckwächter unterbricht nicht.
- Fehler in der Elektronik.
- Fehler in der Verkabelung.
- Fehler in der Steckplatte.
maßnahme:
- Die Elektronik rückstellen, indem der Kessel auf der
Bedienungstafel (die rote Leuchtdiode erlischt)
ausgeschaltet wird. Mindestens 30 Sekunden warten,
bis ein neuer Startversuch unternommen wird.
- Kontrollieren, dass der Druckwächter unterbricht.
Anschluss Nr. 1 auf dem Druckwächter soll eine
Spannung von 12 V haben (Abb. 4 A). Ist keine
Spannung vorhanden, den Druckwächter mit einem
neuen ersetzen.
- Die Elektronik austauschen.
- Überprüfen, dass die Anschlüsse der Verkabelung
unbeschädigt und richtig montiert sind.
- Die Steckplatte gegen eine neue austauschen.
3:2:2 KeIN züNDFuNKe
ursache:
- Kontrollieren, dass die Umschalter auf der Bedienungs-
tafel in der richtigen Position stehen (siehe Gebrauchs-
anweisung des Kessels).
- Die 12 Volt-Sicherung hat ausgelöst.
- Der Überhitzungsschutz hat ausgelöst.
- Die rote Leuchtdiode auf der Bedienungstafel leuchtet
(Blockierung).
- Keine oder niedrige Spannung zum Kessel (<12 V).
- Das Betriebsthermostat ist beschädigt.
- Der Ventilator gibt zu niedrigen Druck.
- Der Druckwächter wird nicht eingeschaltet.
- Die Steckplatte ist beschädigt.
- Fehler in der Elektronik.
- Fehler in der Verkabelung.
maßnahme:
- Kontrollieren, dass die Sicherung für 12 V
(siehe Abb. 1 A) in Ordnung ist.
- Die Elektronik rückstellen, indem der Kessel auf der
Bedienungstafel (die rote Leuchtdiode erlischt)
abgeschaltet wird. Ca. 20-30 Sekunden mit einem erneu-
ten Versuch, den Kessel zu starten, warten. Leuchtet
die rote Leuchtdiode wieder auf, siehe Abschnitt 3:2:1„
Blockierung des Flüssiggaskessels beim Start".
- Die Eingangsspannung, die nicht niedriger als 10,8 V
sein darf, messen.
- Kontrollieren, dass der Überhitzungsschutz nicht aus-
gelöst hat. Bei Bedarf rückstellen, indem zuerst die
schwarze Schutzkappe abgeschraubt und danach der
Rückstellknopf (siehe Abb. 1 B) eingedrückt wird. Wenn
der Überhitzungsschutz rückgestellt ist, soll der eine
Flachstiftkontakt eine Eingangsspannung von 12 V und
der andere eine Ausgangsspannung von 12 V haben.
Wenn dies nicht der Fall ist, den Überhitzungsschutz
austauschen.

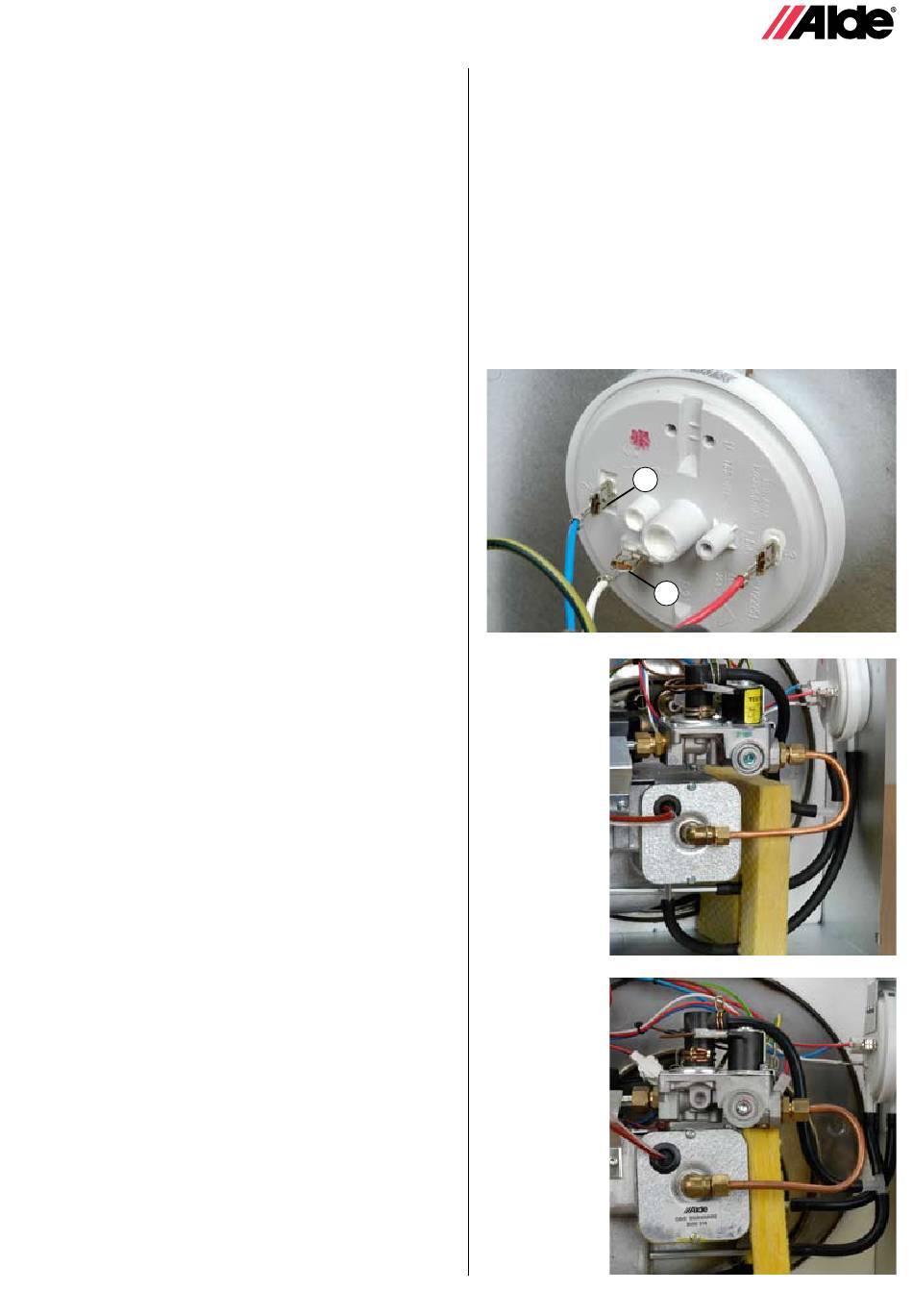

Abb. 4.
Abb. 5:1.
Schlauch-
anschluss am
druck-
gegossenen
Brennergehäuse
(glänzende,
glatte Ober-
fläche)
Abb. 5:2.
Schlauch-
anschluss am
sand-
gegossenen
Brennergehäuse
(matte, rauhe
Oberfläche)

Fortsetzung seite 8
B
A
