4:8
AuStAuSCH DeS BetRIeBS-
tHeRmOStAteN
1. Den Deckel auf dem Kessel demontieren.
2. Das Fixierband (Abb. 24 A) abschneiden. Den Splint
auf dem Tauchrohr (Abb. 24 B) lösen und zuerst den
Fühlerkörper für den Überhitzungsschutz (Abb. 25),
danach den Fühlerkörper vor dem Betriebsthermostat
herausziehen.
3. Die beiden Schrauben lösen, die das Betriebs-
thermostaten (Abb. 27 A) im Befestigungsblech fixieren,
und die Kabel von den Flachstiftkontakten entfernen.
4. Die Anlagefeder (Abb. 26 B) ganz oben auf dem neuen
Betriebsthermostat montieren. Die Feder auf der oberen
Hinterkante der Bulbe montieren, so dass der Fühler-
körper nach unten in das Tauchrohr gedrückt wird).
5. Zuerst den Fühlerkörper vom Betriebsthermostat ganz
in den Boden im Tauchrohr einführen. Danach den
Fühlerkörper für den Überhitzungsschutz soweit wie
möglich einführen. Den Splint im Tauchrohr montieren.
6. Das Betriebsthermostat im Inspektionsdeckel fest-
schrauben und die Kabel gem. Abb. 2 (ein blaues, ein
graues und zwei rote) anschließen.
7. Den Deckel montieren und danach den Kessel Probe
fahren.

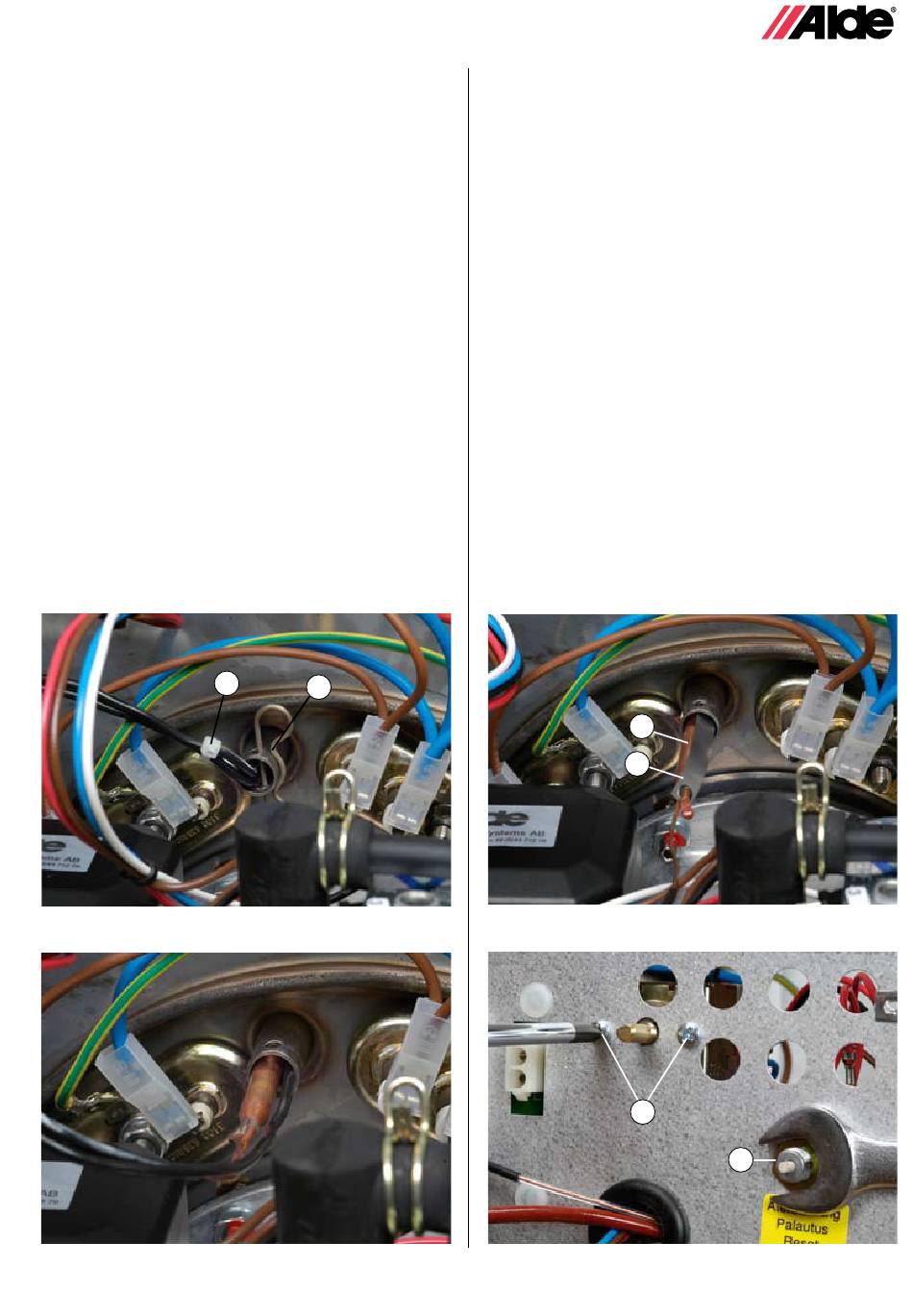

Abb. 24.
Abb. 25.
A
B
4:9
AuStAuSCH DeS üBeRHItzuNgS-
SCHutzeS
1. Den Deckel auf dem Kessel demontieren.
2. Das Fixierband (Abb. 24 A) abschneiden. Den Splint
auf dem Tauchrohr (Abb. 24 B) lösen und den Fühler-
körper (Abb. 25) herausziehen.
3. Die schwarze Kunsthoffhaube abschrauben und die
Mutter (Abb. 27 B) lösen, die den Überhitzungsschutz
im Inspektionsdeckel fixiert. Die Kabel (Abb. 2 A) von
den Flachstiftkontakten entfernen und den Über-
hitzungsschutz austauschen.
4. Den neuen Überhitzungsschutz in umgekehrter
Reihenfolge montieren und den Kessel Probe fahren.
Abb. 26.
Abb. 27.
1
A
B
A
B
