Alde Compact 3000 Servicehandbuch Seite 12

4:6 AuStAuSCH DeS mAgNetVeNtIlS
gilt für Kessel ab Herstellungsnr. 04445.
1. Den Deckel und das Endblech demontieren.
2. Die Kabel (schwarz, blau und gelb/grün) auf dem Mag-
netventil (Abb. 14 A-C) lösen.
3. Die Muttern (mit Schlüssel gegenkontern) vom Eintritt-
Gasrohr (Abb. 15 A) und vom Gasrohr zum Brenner
(Abb. 15 B) lösen sowie den Gummiwinkel vom Weich-
startventil (Abb. 14 D) entfernen.
4. Das Magnetventil hochheben (Abb. 16) und das neue
Magnetventil in umgekehrter Reihenfolge montieren.
5. Die Mutter des Eintritt-Gasrohres (mit Schlüssel gegen-
kontern) mit 25 - 30 Nm und das Gasrohr zum Brenner
mit 7 - 9 Nm anziehen. Wenn der Kessel in Betrieb ist,
die Dichtigkeit des Systems und der Kupplungen mit
Leckagespray kontrollieren.
6. Das Endblech und den Deckel montieren.
gilt für Kessel mit im Brennergehäuse fest-
schraubtem magnetventil (bis Herstellungsnr.
04444).
1. Den Deckel und das Endblech demontieren.
2. Die Kabel (schwarz, blau und gelb/grün) auf dem Mag-
netventil (Abb. 14 A-C) lösen.

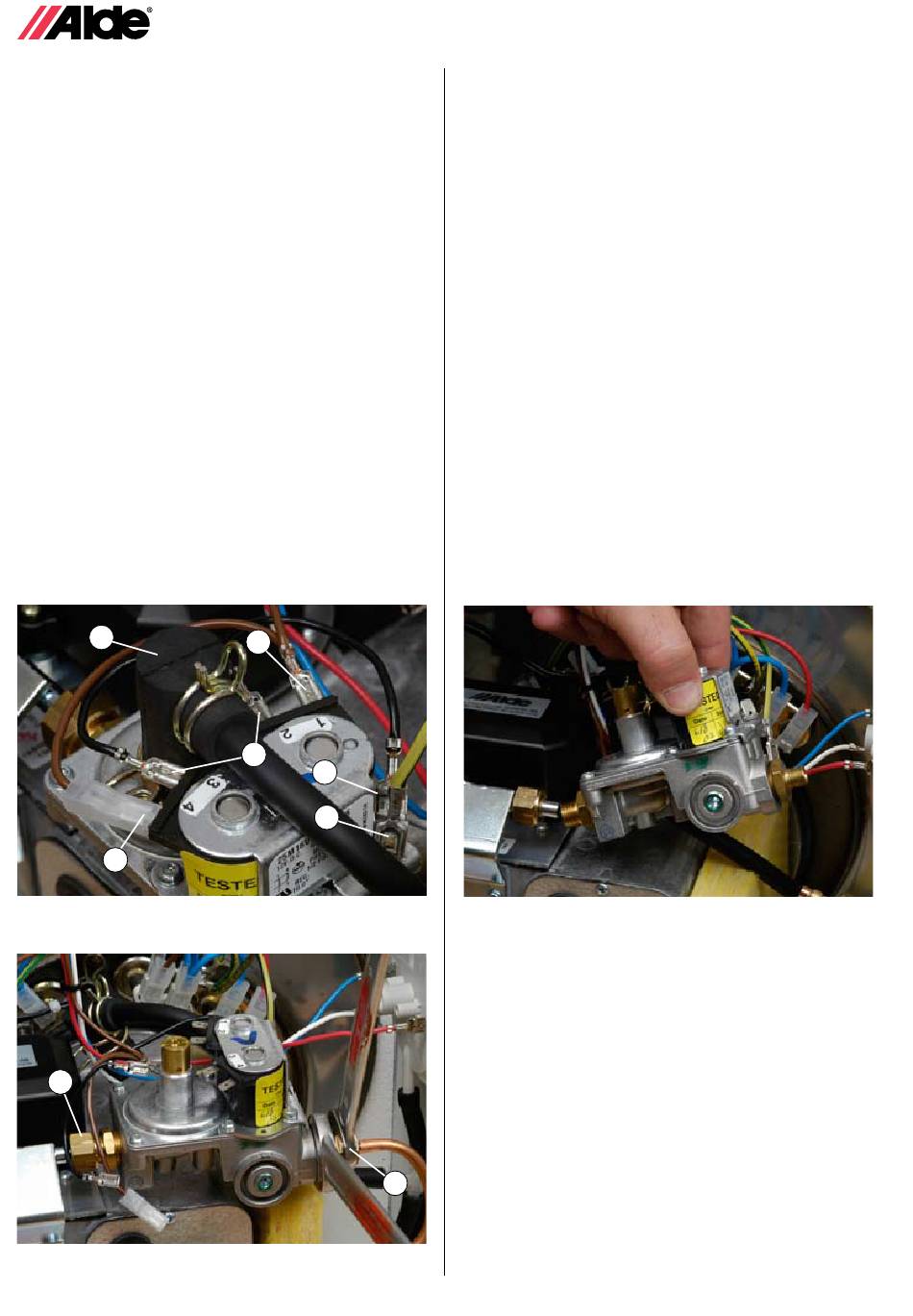

Abb. 14.
D
A
Abb. 15.
A
A
B
B
C
B
3. Die Muttern (mit Schlüssel gegenkontern) vom Eintritt-
Gasrohr (Abb. 15 A) und vom Gasrohr zum Brenner
(Abb. 15 B) lösen sowie den Gummiwinkel vom Weich-
startventil (Abb. 14 D) entfernen.
4. Die Schläuche zum Druckwächter demontieren und die
Isolierung neben dem Ventilatorgehäuse entfernen.
5. Die 2 Blechschrauben, die den Befesti-gungswinkel zum
Magnetventil im Venti-latorgehäuse fixieren, lösen.
6. Das Magnetventil hochheben und den Befestigungs-
winkel auf dem neuen Magnetventil (auf dem Unterteil
mit 1 Schraube verschraubt) anbringen.
7. Das neue Magnetventil in umgekehrter Reihenfolge
montieren.
8. Die Mutter des Eintritt-Gasrohres (mit Schlüssel gegen-
kontern) mit 25 - 30 Nm und das Gasrohr zum Brenner
mit 7- 9 Nm anziehen. Nicht vergessen zu kontrollieren,
dass die Konusse richtig auf den Rohren montiert sind.
Wenn der Kessel in Betrieb ist, die Dichtigkeit des
Systems und der Kupplungen mit Leckagespray
kontrollieren.
9. Das Endblech und den Deckel montieren.
Abb. 16.
