Mechanische Installatie; Posities Gebruikersinterface; Afbeelding 2: Evosta2 Oem Monteren; Afbeelding 3: Montagepositie - DAB EVOSTA2 OEM Installationsanweisung Und Wartung

8.1

Mechanische installatie

A
De stromingsrichting door de pomp wordt door middel van de pijlen op het pomphuis aangegeven. Zie afb. 1, pos. A.
1. Bevestig de twee pakkingen wanneer u de pomp in de leiding monteert. Zie afb. 1, pos. B.
2. Installeer de pomp met een horizontale motoras. Zie afb. 1, pos. C.
3. Draai de fittingen vast.
8.2

Posities gebruikersinterface

Monteer de EVOSTA2 OEM circulatiepomp altijd met de motoras in horizontale positie. Monteer de
elektronische besturingseenheid in verticale positie.
De circulatiepomp kan op zowel de pers- als de retourleiding in verwarmings- en airconditioningsystemen worden geïnstalleerd;
−
de pijl op het pomphuis geeft de stromingsrichting aan.
Installeer de circulatiepomp zo mogelijk boven het minimumniveau van de verwarmingsketel, en zo ver mogelijk van bochten,
−
ellebogen en aftakkingen.
NEDERLANDS

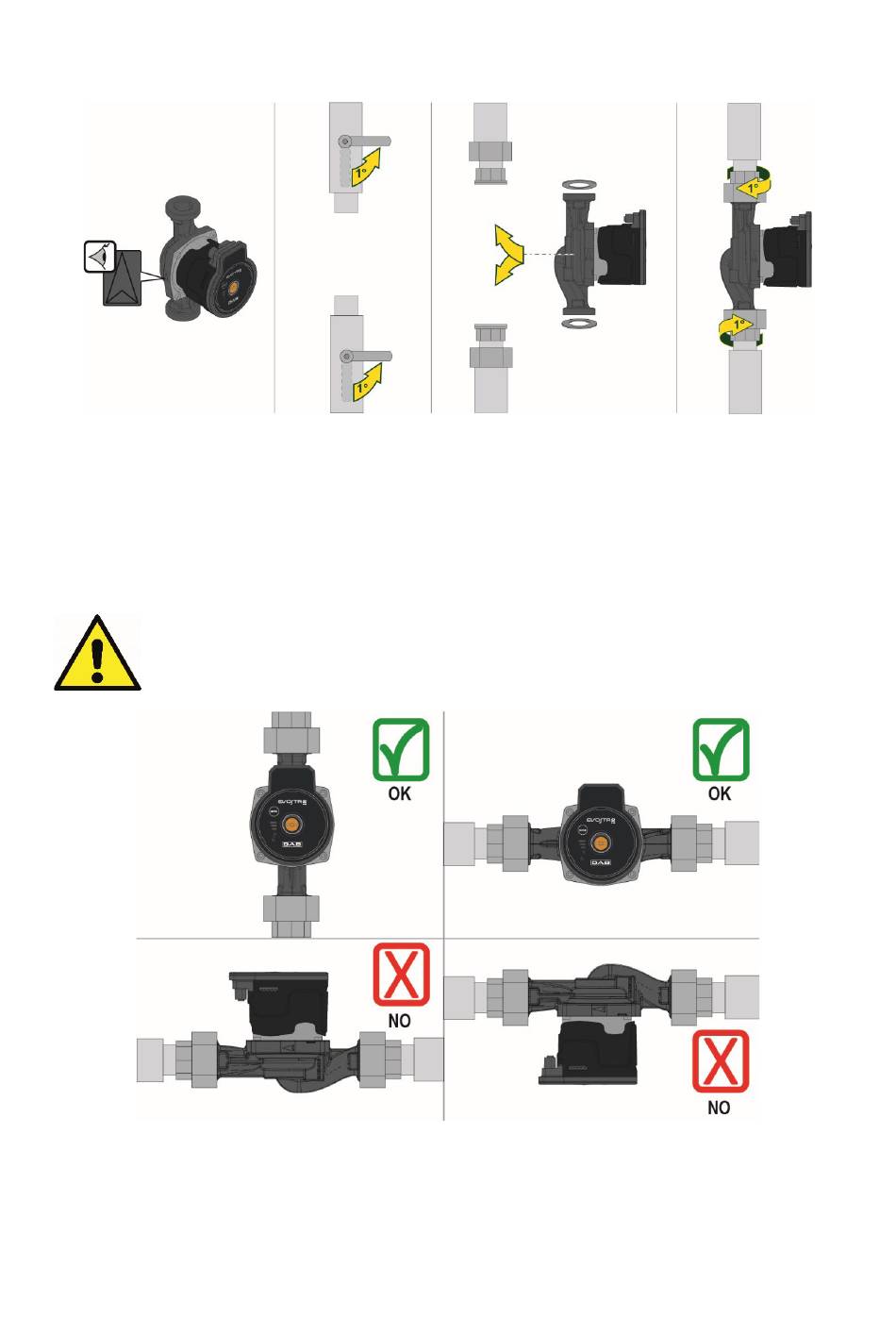

Afbeelding 2: EVOSTA2 OEM monteren

Afbeelding 3: montagepositie

66
C
B
