PM11

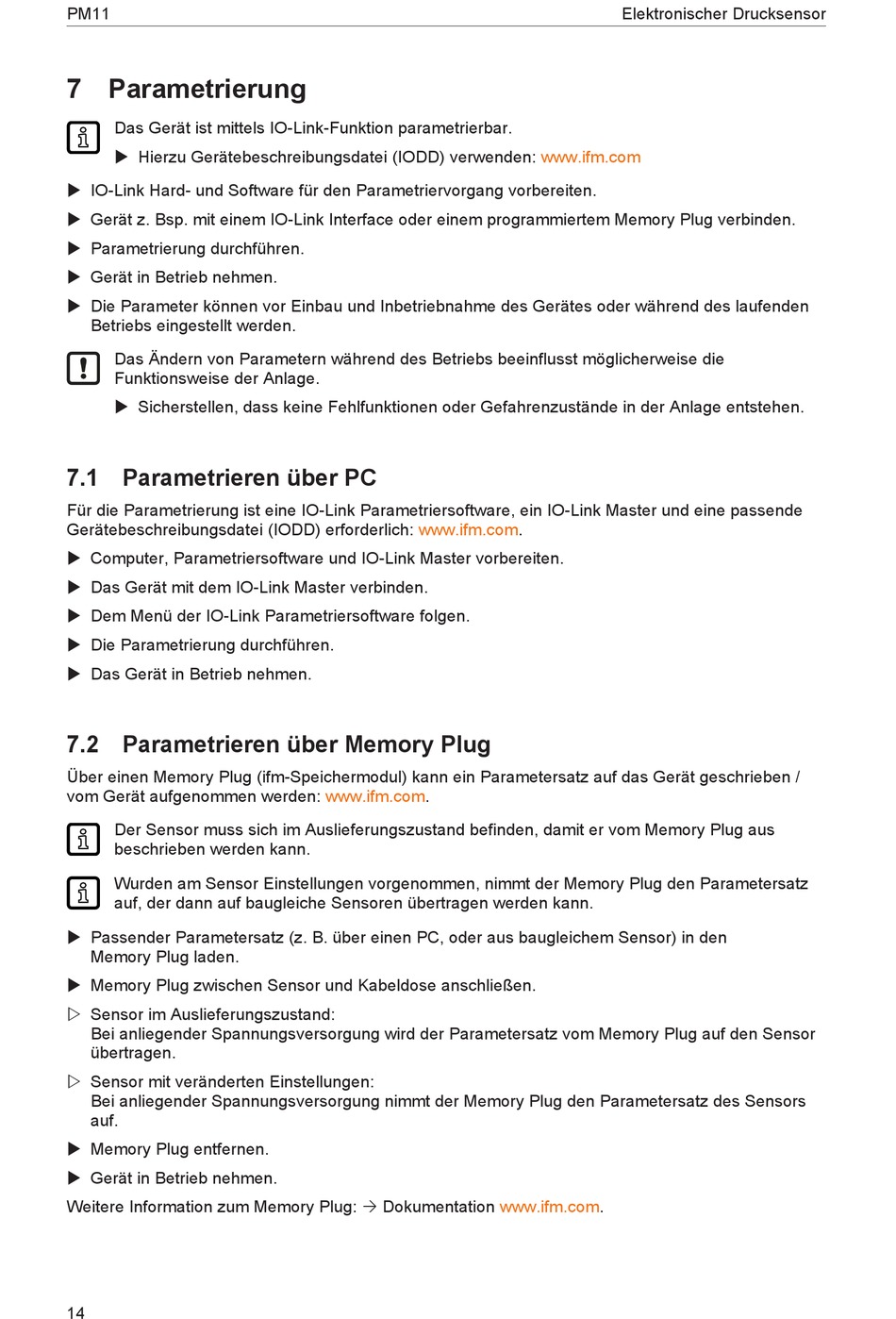

7 Parametrierung
Das Gerät ist mittels IO-Link-Funktion parametrierbar.
u Hierzu Gerätebeschreibungsdatei (IODD) verwenden:
u IO-Link Hard- und Software für den Parametriervorgang vorbereiten.
u Gerät z. Bsp. mit einem IO-Link Interface oder einem programmiertem Memory Plug verbinden.
u Parametrierung durchführen.
u Gerät in Betrieb nehmen.
u Die Parameter können vor Einbau und Inbetriebnahme des Gerätes oder während des laufenden
Betriebs eingestellt werden.
Das Ändern von Parametern während des Betriebs beeinflusst möglicherweise die
Funktionsweise der Anlage.
u Sicherstellen, dass keine Fehlfunktionen oder Gefahrenzustände in der Anlage entstehen.
7.1 Parametrieren über PC
Für die Parametrierung ist eine IO-Link Parametriersoftware, ein IO-Link Master und eine passende
Gerätebeschreibungsdatei (IODD) erforderlich: www.ifm.com.
u Computer, Parametriersoftware und IO-Link Master vorbereiten.
u Das Gerät mit dem IO-Link Master verbinden.
u Dem Menü der IO-Link Parametriersoftware folgen.
u Die Parametrierung durchführen.
u Das Gerät in Betrieb nehmen.
7.2 Parametrieren über Memory Plug
Über einen Memory Plug (ifm-Speichermodul) kann ein Parametersatz auf das Gerät geschrieben /
vom Gerät aufgenommen werden: www.ifm.com.
Der Sensor muss sich im Auslieferungszustand befinden, damit er vom Memory Plug aus
beschrieben werden kann.
Wurden am Sensor Einstellungen vorgenommen, nimmt der Memory Plug den Parametersatz
auf, der dann auf baugleiche Sensoren übertragen werden kann.
u Passender Parametersatz (z. B. über einen PC, oder aus baugleichem Sensor) in den
Memory Plug laden.
u Memory Plug zwischen Sensor und Kabeldose anschließen.
w Sensor im Auslieferungszustand:
Bei anliegender Spannungsversorgung wird der Parametersatz vom Memory Plug auf den Sensor
übertragen.
w Sensor mit veränderten Einstellungen:
Bei anliegender Spannungsversorgung nimmt der Memory Plug den Parametersatz des Sensors
auf.
u Memory Plug entfernen.
u Gerät in Betrieb nehmen.
Weitere Information zum Memory Plug: Ò Dokumentation www.ifm.com.
14
Elektronischer Drucksensor
