Betriebsanleitung
DE

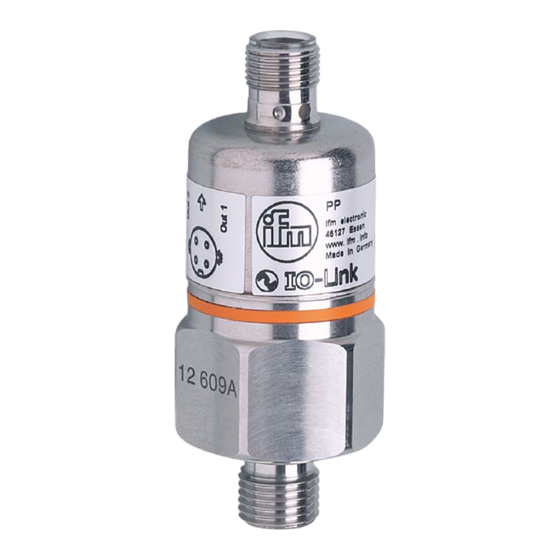

Drucksensor
PP75xx
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PP75 Serie

  • Seite 1 Betriebsanleitung Drucksensor PP75xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������4 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Kommunikation, Parametrierung, Auswertung ����������������������������������������������5 4�2 Betriebsarten �������������������������������������������������������������������������������������������������6 4�3 Drucküberwachung / Schaltfunktionen ����������������������������������������������������������7 4�4 Teachfunktion �������������������������������������������������������������������������������������������������8 5 Montage ���������������������������������������������������������������������������������������������������������������9 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������9 7 Parametrieren ����������������������������������������������������������������������������������������������������10 7�1 Einstellbare Parameter ��������������������������������������������������������������������������������10...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� • Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage� •...
  • Seite 5: Funktion

    - Fernauswertung: Schaltsignale weiterleiten (nur mit PP2001)� - Fernparametrierung: Aktuelle Parametereinstellung auslesen und verändern mit PP2001, FDT-Service-Programm ifm-container oder über IO-Link� - Mit PP2001 und FDT-Service-Programm ifm-container kann die aktuelle Parametrierung gespeichert und auf weitere Geräte des gleichen Typs übertragen werden�...
  • Seite 6: 4�2 Betriebsarten

    • Kommunikation mit ifm-Handprogrammiergerät PP2001� • Kommunikation mit PC oder Steuerung über IO-Link� Für die Kommunikation mit PC steht das FDT-Service-Programm ifm-container (Bestell-Nr� E30110) zur Verfügung� Für den Kommunikationsbetrieb ist keine Parametrierung notwendig� Über Pin 4 (Datenkanal) können jederzeit Daten ein- oder ausgelesen werden�...
  • Seite 7: 4�3 Drucküberwachung / Schaltfunktionen

    4.3 Drucküberwachung / Schaltfunktionen Das Gerät vergleicht den Prozesswert mit den eingestellten Grenzwerten (Schaltpunkten)� Bei Über- oder Unterschreiten wird der PNP-Transistorausgang geschaltet� Das Schaltsignal kann eine Last schalten oder von einer IO-Karte ausgewertet werden� Jeder Ausgang kann unabhängig konfiguriert werden: •...
  • Seite 8: 4�4 Teachfunktion

    4.4 Teachfunktion • Teachen bei Hysteresefunktion: Beim Teachvorgang wird der Schaltpunkt auf den aktuellen Systemdruck gelegt� Die eingestellte Hysterese wird mitgezogen: SP2 = Systemdruck, rP2 = Systemdruck minus Hysterese. Teachvorgang durchführen → 7.10. P akt P = Systemdruck; Pakt = aktueller Systemdruck; HY = Hysterese; T = Teachzeitpunkt •...
  • Seite 9: Montage

    5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� ► Gerät in einen Prozessanschluss G¼ einsetzen� ► Fest anziehen� Empfohlenes Anzugsdrehmoment: 25 Nm (max� 50 Nm)� 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�...
  • Seite 10: Parametrieren

    ► Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt� • Parametrieren mit PP2001 → Bedienungsanleitung, die PP2001 beiliegt. • Parametrieren mit FDT-Service-Programm ifm-container: Das Programm verfügt über eine selbsterklärende grafische Benutzeroberfläche� • Die Programmbibliothek der verfügbaren DTM-Objekte ist abrufbar unter www�ifm�com�...
  • Seite 11: 7�2 Menüstruktur / Darstellung In Pp2001

    7.2 Menüstruktur / Darstellung in PP2001...
  • Seite 12: 7�3 Parametriervorgang Allgemein

    7.3 Parametriervorgang allgemein • Bei Parametrierung mit Benutzeroberfläche des Programms ifm-container können die Werte direkt in die vorgegebenen Felder eingegeben werden� • Für IO-Link-Parametrierung → IO-Device Description (IODD) unter: www�ifm�com� • Bei Parametrierung mit PP2001 gilt: Jede Eingabe eines Parameterwerts mit [Mode/Enter] bestätigen�...
  • Seite 13: 7�5 Einstellen Für Betriebsart 2 (Schaltausgang + Teacheingang)

    7.5 Einstellen für Betriebsart 2 (Schaltausgang + Teacheingang) 7.5.1 Pin 4 als Teacheingang konfigurieren ► [OU1] wählen und Funktion [tch] einstellen� 7.5.2 Ausgangsfunktion für den Schaltausgang festlegen Auslieferungszustand: [OU2] = [Hno] = Hysteresefunktion/Schließer� Bei Bedarf Ausgangsfunktion wie folgt ändern: ► [OU2] wählen und Funktion einstellen: [Hno] = Hysteresefunktion/Schließer, [Hnc] = Hysteresefunktion/Öffner, [Fno] = Fensterfunktion/Schließer,...
  • Seite 14: 7�7 Einstellen Für Kommunikationsbetrieb

    7.7 Einstellen für Kommunikationsbetrieb Für den Kommunikationsbetrieb sind keine Parametrierungen nötig� Über Pin 4 (Datenkanal) können jederzeit Daten ein- oder ausgelesen werden� ACHTUNG: Spannungsversorgung für Kommunikationsbetrieb: 18���32 V� 7.8 Benutzereinstellungen (optional) 7.8.1 Maßeinheit für Systemdruck festlegen ► [Uni] wählen und Maßeinheit festlegen: [bAr], [MPA], [kPA] oder [PSI]�...
  • Seite 15: 7�9 Service-Funktionen

    Mit PP2001: ► [Fnr] wählen, kurz [Set] drücken� > Die Nummer des zuletzt aufgetretenen Fehlers wird angezeigt� Zu den Fehlernummern → 8.2 Fehleranzeigen. Mit Benutzeroberfläche des Programms ifm-container: ► Schaltfläche [Fnr] aktivieren� 7.9.3 Alle Parameter auf Werkseinstellung zurücksetzen Mit PP2001: ►...
  • Seite 16: 10 Schaltpunkt Sp2 Teachen

    7.10 Schaltpunkt SP2 teachen 7. 10.1 Teachen mit PP2001 ► Normaldruck in der Anlage herstellen (Normaldruck = Druck, bei dem das Gerät schalten soll)� ► [TSP2] wählen� ► [Set] drücken und gedrückt halten� > Die aktuelle Einstellwert für SP2 wird 5 s lang blinkend angezeigt� >...
  • Seite 17: Betrieb

    Zusätzlich kann durch Teachsignal die Ausgangsfunktion umgestellt werden (Schließer → Öffner oder Öffner → Schließer). ► Für den Zeitraum > 5 ��� < 10 s Ub+ an Pin 4 anlegen (T1)� > Eine LED des Sensors blinkt zuerst mit 2 Hz ( ), nach 5 s mit einem 1 Hz-Doppelflash ( )�...
  • Seite 18: 8�2 Fehleranzeigen

    LED 1: grün oder gelb Betriebs- min� 1 LED 2 geht für gemäß Prozesswert spannung [Err] Sekunde lang eine Sekunde und Parametrierung fehlerhaft von gelb auf grün 8.3 Weitere technische Daten Weitere technische Daten und Maßzeichnung unter: www�ifm�com�...
  • Seite 19: Werkseinstellung

    9 Werkseinstellung Werkseinstellung Benutzer-Einstellung 25% MEW * 23% MEW * 75% MEW * 73% MEW * * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar Weitere Informationen unter www�ifm�com...
