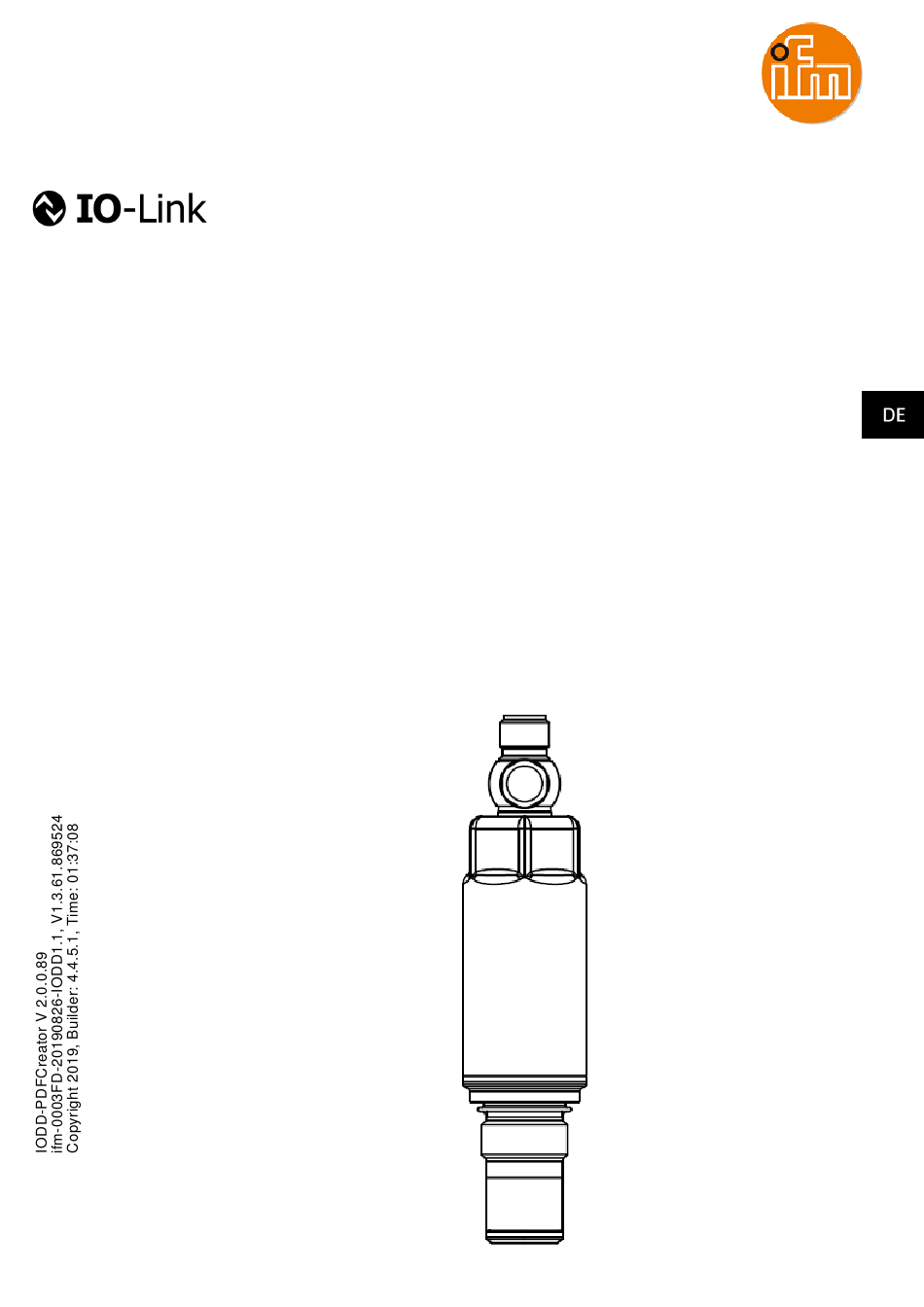

- Seite 1 IO-Link Schnittstellenbeschreibung PM1504...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Gerätevariante ................2 Kommunikation ................3 Zusammenfassung der Parameter ................4 Systemkommandos ................5 Identifikation ................6 Beobachtung ................6.1 Prozessdaten Eingang/Ausgang ................7 Parameter ................7.1 Speicher ................7.1.1 Druck ................7.1.2 Temperatur ................7.2 Analoger Ausgang 2 ................ -
Seite 3: Gerätevariante

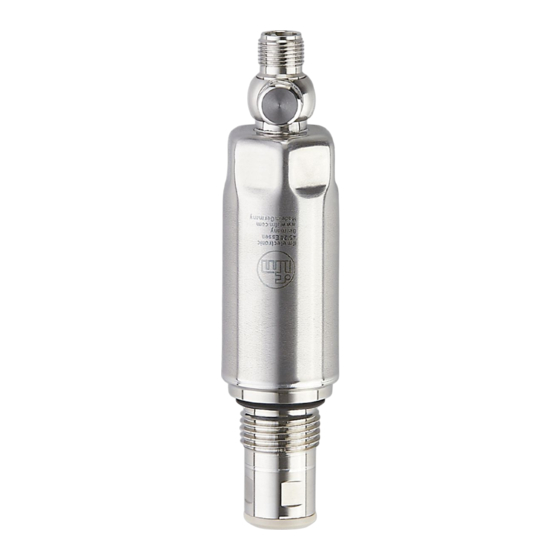

1 Gerätevariante PM1504 Elektronischer Drucksensor, -1.000...10.000 bar, TA: G 1/2; Weitere technische Dokumentation: G1/2" Dichtkonus 3/16... -
Seite 4: Kommunikation
2 Kommunikation Hersteller ID 0x0136 310 d / Bytes 1d 54d 0x0003FD 1021 d / Bytes 0d 3d 253d Geräte ID Bitrate COM2 4,5 ms Minimale Zykluszeit SIO Mode unterstützt Nein Blockparametrierung Datenhaltung Identification and Diagnosis Unterstützte Profile Measurement Data Channel (standard resolution) Unterstützung von IO-Link 1.0 ANMERKUNG: Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass... -
Seite 5: Zusammenfassung Der Parameter
3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Herstellername StringT (19 Byte) ifm electronic gmbh Herstellertext StringT (11 Byte) www.ifm.com Produktname StringT (6 Byte) PM1504 Produkt-ID StringT (6 Byte) PM1504 Produkttext StringT (26 Byte) Electronic pressure sensor Seriennummer StringT (12 Byte) -
Seite 6: Systemkommandos
4 Systemkommandos Systemkommando Information - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Systemkommandos Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start Start des Block-Parameterdownloads Download Ende Ende des Block-Parameterdownloads Speichern Abschluss der Blockparametrierung und Start der Datenhaltung Abbruch... -
Seite 7: Identifikation
5 Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0 StringT (6 Byte) ReadOnly Werkseinstellung PM1504 Produkttext Index 20... -
Seite 8: Beobachtung
6 Beobachtung 6.1 Prozessdaten Eingang/Ausgang Eingangsprozessdaten Index 40 Subindex 0 RecordT (64 Bit) Druck IntegerT (16 Bit) Aktueller Druck Wertebereich [bar] (-1000 To 10500) * 0.001 32760 (OL) 32764 (NoData) Temperatur IntegerT (16 Bit) Aktuelle Temperatur Wertebereich [°C] (-3008 To 15998) * 0.01 -32760 (UL) 32760... -
Seite 9: Parameter
7 Parameter 7.1 Speicher 7.1.1 Druck Lo.P Index 561 Subindex 0 IntegerT (16 Bit) ReadOnly Minimalwertspeicher für Druck Wertebereich [bar] (-1000 To 10500) * 0.001 32760 (OL) 32764 (NoData) Hi.P Index 560 Subindex 0 IntegerT (16 Bit) ReadOnly Maximalwertspeicher für Druck Wertebereich [bar] (-1000 To 10500) * 0.001 32760... -
Seite 10: Fehlerkonfiguration Ausgang
7 Parameter AEP2 - PRES Index 631 Subindex 0 IntegerT (16 Bit) ReadWrite Analoger Endpunkt 2 / Druck. AEP2 muss größer als ASP2 sein. Mindestabstand AEP2...ASP2 ===> siehe ASP2. Weitere Informationen, siehe Bedienungsanleitung Werkseinstellung 10000 Wertebereich [bar] (1000 To 10000) * 0.001 7.3 Fehlerkonfiguration Ausgang 2 FOU2 Index 532... -
Seite 11: Grundeinstellungen
7 Parameter uni.P Index 551 Subindex 0 UIntegerT (8 Bit) ReadWrite Auswahl der Druckeinheit Werkseinstellung (bar) Wertebereich (MPa) (bar) (psi) 7.7 Grundeinstellungen MDC Descr Index 16512 Subindex 0 RecordT (88 Bit) ReadOnly Beschreibung des Messdatenkanals lowerLimit Subindex 1 IntegerT (32 Bit) Minimalwert des Messbereichs Werkseinstellung -1000... -
Seite 12: Diagnose
8 Diagnose 8.1 Diagnose 8.1.1 Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Fehler) (5 To 255) (Reserviert) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 byte) [10] ReadOnly Werkseinstellung 0x00,0x00,0x00... - Seite 13 8 Diagnose Aktive Events Index 545 Subindex 0 RecordT (32 Bit) ReadOnly Bit_14 bitOffset 14 BooleanT Zulässige Gerätetemperatur unterschritten Werkseinstellung (noEv) Wertebereich (noEv) (0x4220) Bit_9 bitOffset 9 BooleanT Prozesswert unterhalb des gültigen Bereichs Werkseinstellung (noEv) Wertebereich (noEv) (0x8C30) Bit_8 bitOffset 8 BooleanT Prozesswert oberhalb des gültigen Bereichs Werkseinstellung...
-
Seite 14: Ereignisse
9 Ereignisse Code Gerätestatus Class Name Beschreibung 0x4210 2 (Außerhalb der valid Warning Zulässige Gerätetemperatur Lokalisieren Sie die Wärmequelle 16912d Spezifikation) überschritten 0x4220 2 (Außerhalb der valid Warning Zulässige Gerätetemperatur Isolieren Sie das Gerät 16928d Spezifikation) unterschritten 0x5000 4 (Fehler) invalid Error Hardwarefehler im Gerät Tauschen Sie das Gerät aus... -
Seite 15: Fehlertypen
10 Fehlertypen Code Name Beschreibung 0x8000 Anwendungsfehler im Gerät - keine Zugriff wurde vom Gerät verweigert. Es steht keine Detailinformation zur Verfügung 32768d Details 0x8011 Index nicht vorhanden Zugriff auf einen nicht existierenden Index 32785d 0x8012 Subindex nicht vorhanden Zugriff auf einen nicht existierenden Subindex 32786d 0x8020 Service zur Zeit nicht verfügbar... -
Seite 16: Einheitenumrechnung
11 Einheitenumrechnung Diese Liste stellt Umrechnungsformeln zur Verfügung, um die von IO-Link übertragenen Rohdaten in physikalische Einheiten umzurechenen Wert in [bar] = Übertragener Wert * 0.001 Wert in [psi] = Übertragener Wert * 0.01450377 Wert in [MPa] = Übertragener Wert * 0.0001 Wert in [°C] = Übertragener Wert...
