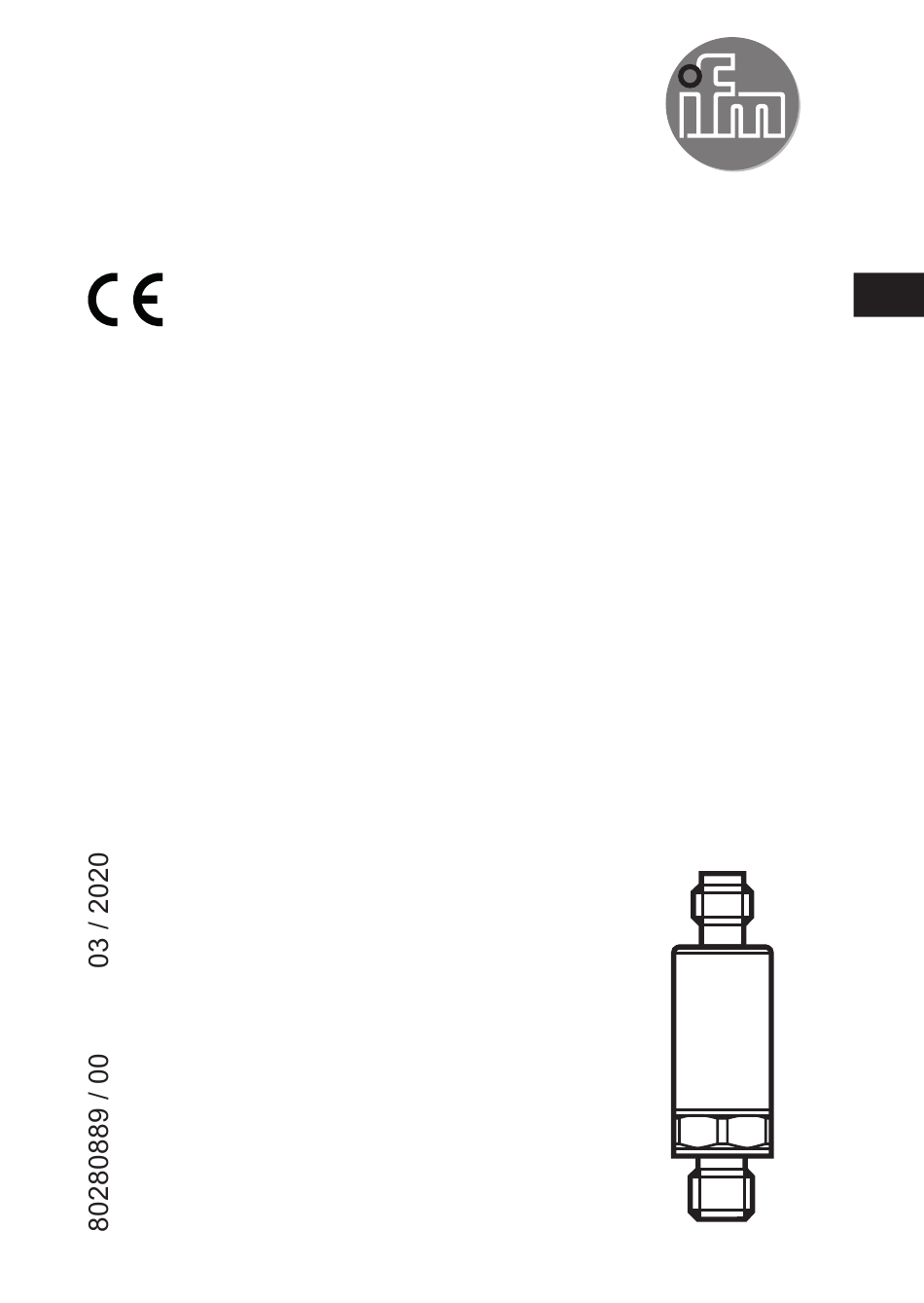

- Seite 1 Betriebsanleitung Elektronischer Drucksensor für den industriellen Bereich PT54xx/PU54xx...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 2 Sicherheitshinweise .....................2 3 Bestimmungsgemäße Verwendung ..............3 3.1 Einsatzbereich ....................4 4 Funktion .......................5 5 Montage .......................6 6 Elektrischer Anschluss ..................6 7 Technische Daten ....................7 1 Vorbemerkung Verwendete Symbole ► Handlungsanweisung → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. Information Ergänzender Hinweis. -
Seite 3: Bestimmungsgemäße Verwendung
Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten. • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→... -
Seite 4: Einsatzbereich
3.1 Einsatzbereich • Druckart: Relativdruck Druckfestigkeit Bestellnummer Messbereich Berstdruck (max. zulässiger Druck) PT5415 / PU5415 0...6 0...87 2900 PT5404 / PU5404 0...10 0...145 4350 PT5494 -1...10 -14,5...145 4350 PT5414 / PU5414 0...16 0...230 6525 PT5403 / PU5403 0...25 0...360 8700 PT5453 0...30 0...435... -
Seite 5: Funktion
Druckgeräterichtlinie (DGRL): Die Geräte mit Messbereichsendwert 600 bar entsprechen der Druckgeräterichtlinie, sind für Medien der Fluidgruppe 2 ausgelegt und werden nach Modul A hergestellt und geprüft. Einsatz von Medien der Fluidgruppe 1 auf Anfrage! Bei Leitungen größer 30 m oder Einsatz außerhalb von Gebäuden besteht die Gefahr von Überspannungspulsen aus Fremdquellen. -
Seite 6: Montage
5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist. ► Gerät in einen Prozessanschluss G¼ einsetzen. ► Fest anziehen. Empfohlenes Anzugsdrehmoment: Messbereichsendwert in bar Anzugsdrehmoment in Nm 6...400 25...35 30...50 Abhängig von Schmierung, Dichtung und Druckbelastung! 6 Elektrischer Anschluss Original Scale Drawing (MT Das Gerät darf nur von einer Elektrofachkraft installiert werden. -
Seite 7: Technische Daten
Mediumtemperatur [°C] .................... -40...90 Umgebungstemperatur [°C] ..................-40...90 Lagertemperatur [°C] ....................-40...100 Druckzyklen (min.) über Lebensdauer........60 Mio. bei 1,2 x Nenndruck Schockfestigkeit [g]............. 50 (DIN EN 60068-2-27, 11 ms) Vibrationsfestigkeit [g] ..........20 (DIN EN 60068-2-6, 10...2000 Hz) Weitere Informationen unter www.ifm.com...
