SEMATIC 2000B EVOLUTION KIT
4.

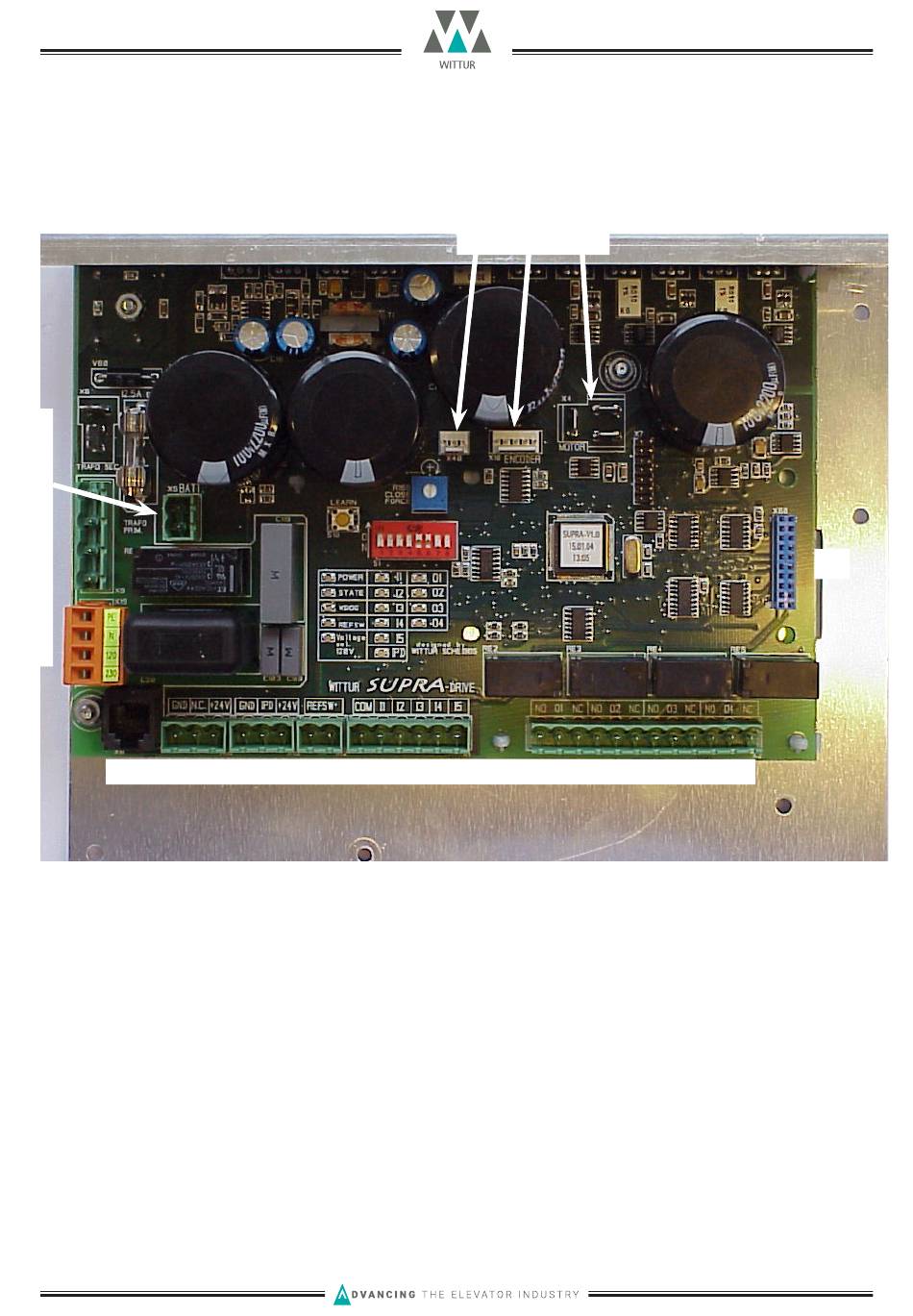

ANSICHT ELEKTRONIKEINHEIT
X6
X5
X9
X19
X8
Beschreibung der Anschlußstecker:
X1 - Inputs
X2 - Outputs
X4 - Motor
X5 - Batteriespannungsversorgung (optional)
X6 - Transformator, sekundäre Wicklung
X8 - RS485 Schnittstelle für WPT
(Wittur Programming Tool)
X9 - Transformator, primäre Wicklung
X40
X10
X1
X10 - Enkoder
X19 - Netzspannungsversorgung
X40 - Testfahrt Taster
Code
Version
Datum
Seite
X4
X2
PM.2.006087.DE
A
30.01.2023
14.37
