SEMATIC 2000B EVOLUTION KIT
7.

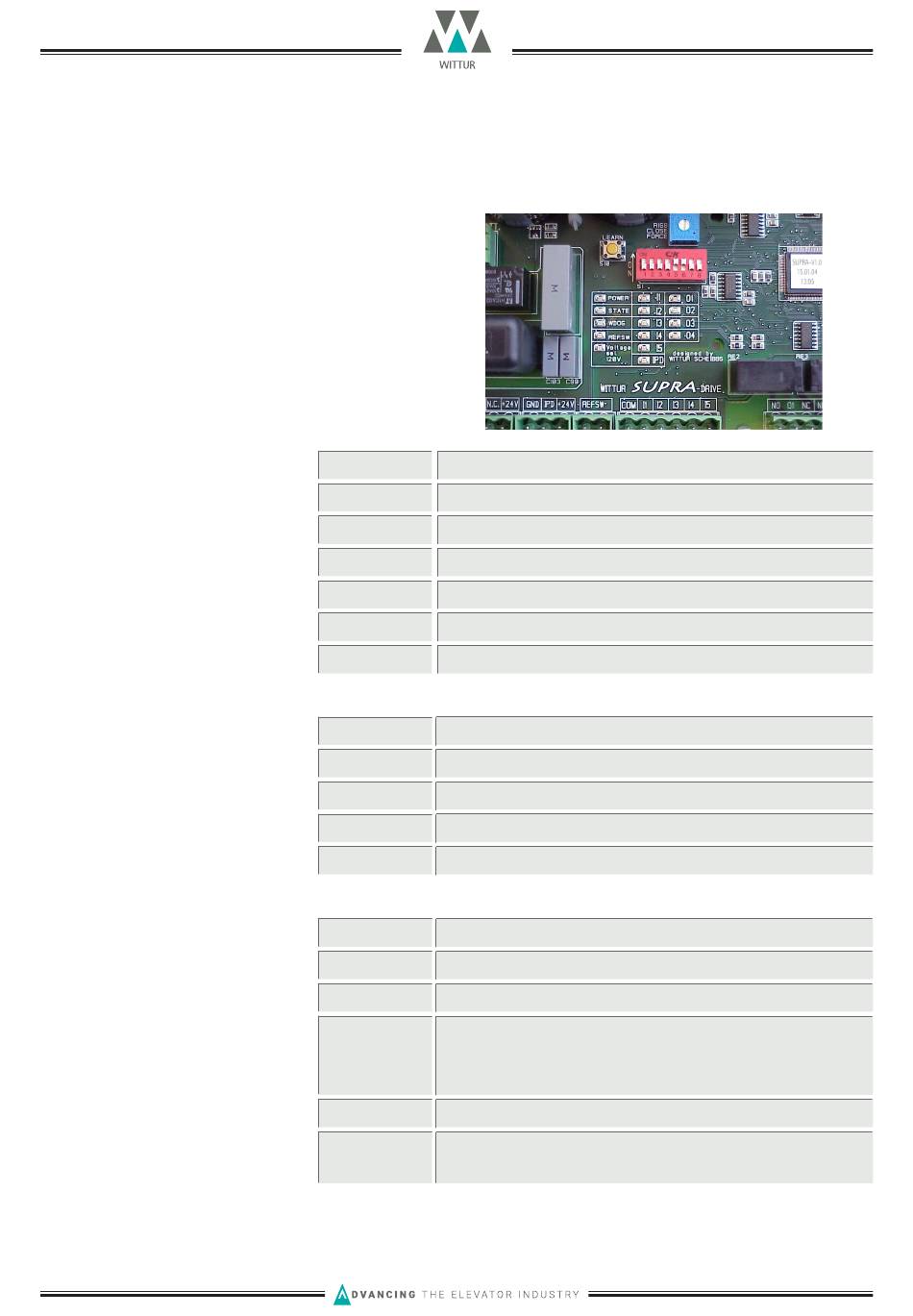

BESCHREIBUNG DER LEDS
7.1 LED-EINGÄNGE
7.2 LED-AUSGÄNGE
7.3 UNTERSCHIEDLICHE LEDS
Name
LED leuchtet, wenn
I1
Input 1 auf COM geschalten ist
I2
Input 2 auf COM geschalten ist
I3
Input 3 auf COM geschalten ist
I4
Input 4 auf COM geschalten ist
I5
Input 5 auf COM geschalten ist
IPD
Input Passagier-Schutzeinrichtung (Fotozelle, ...)
Name
LED leuchtet wenn
O1
Output 1 Relais angezogen ist
O2
Output 2 Relais angezogen ist
O3
Output 3 Relais angezogen ist
O4
Output 4 Relais angezogen ist
Name
LED leuchtet wenn
POWER
die Spannungsversorgung eingeschalten ist
WDOG
der Mikrocontroller nicht arbeitet
STATE
Leuchtet: beim Einschalten und Lernen
Blinkt: wenn ein Fehler aufgetreten ist
Aus: Normalbetrieb
REFSW
sich die Türe im Close-Endschalterbereich befindet
VOLTAGE SEL.
120VAC Versorgungsspannung selektiert wurde
120VAC
Code
PM.2.006087.DE
Version
Datum
30.01.2023
Seite
18.37
A
