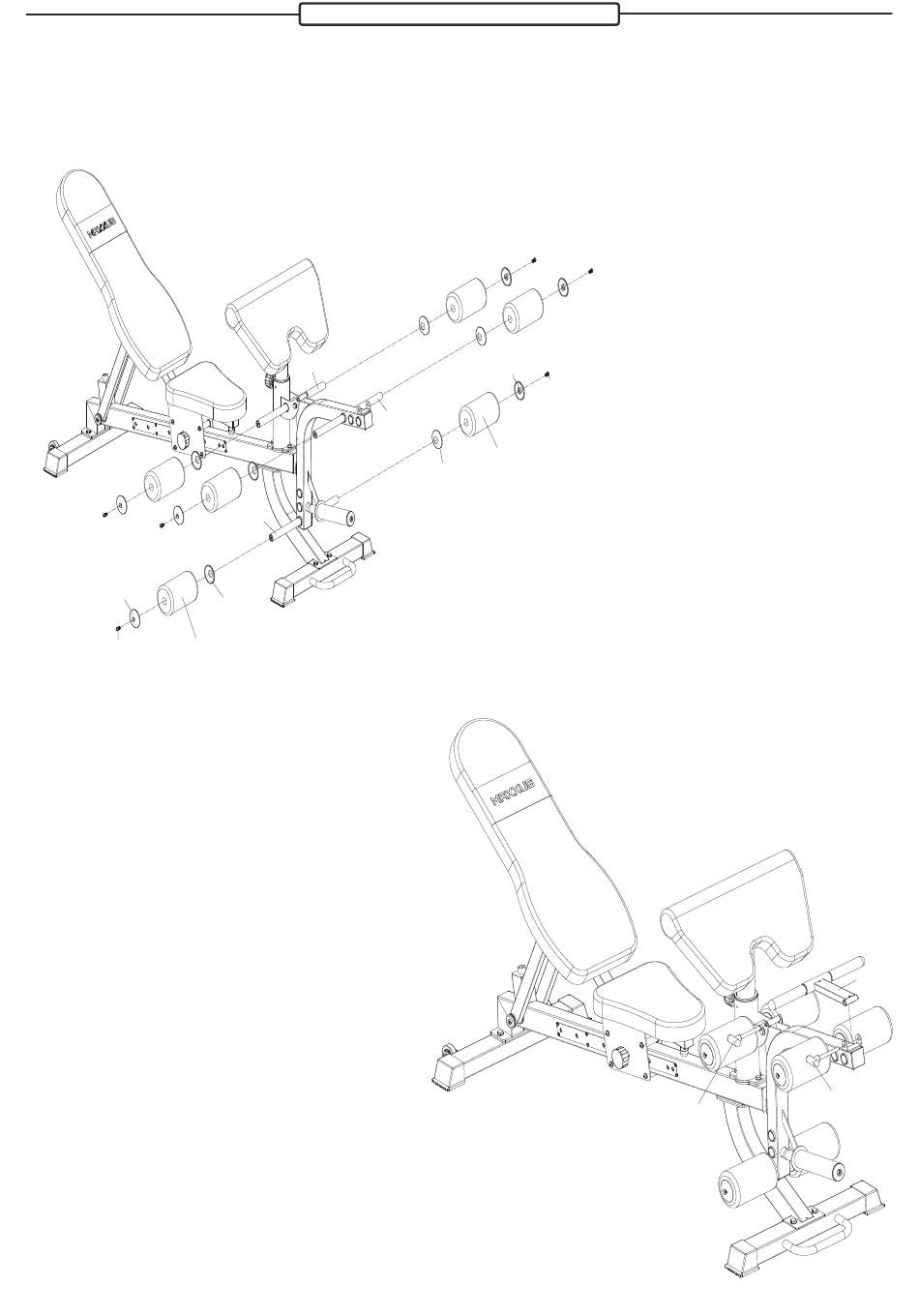

Montageschritt 9:
Setzen Sie die drei Rohre für die Rollenpolster (15) - wie im Bild gezeigt - oben und unten im Schwenkbügel
sowie im Rohr mit Halter (B) ein.
Schieben Sie jeweils eine Abdeckscheibe, innen (große Öffnung) (26) mit der offenen Seite nach außen auf
jedes Ende der Rohre (15).
Schieben Sie dann je ein Rollenpolster (25) von rechts und links auf jedes der drei Rohre (25)
und befestigen Sie es je mit einer Abdeckscheibe, außen (kleine Öffnung) (49) und einer
Innensechskantschraube M8x15 (41).
27
41
25
Montageschritt 10:
Fixieren Sie den Handgriff (H) mit einem Sicherungsstift (45) an der vorderen Aufnahme
des Schwenkbügels (C).
Sichern Sie dann den Beincurler ebenfalls
mit einem Sicherungsstift (45).
Montage - Bank
15
15
15
26
27
41
25
26
46
45
45
H
