Maxxus Multipresse 10.1 Bedienungs-/Montageanleitung Seite 14

DE
Montage

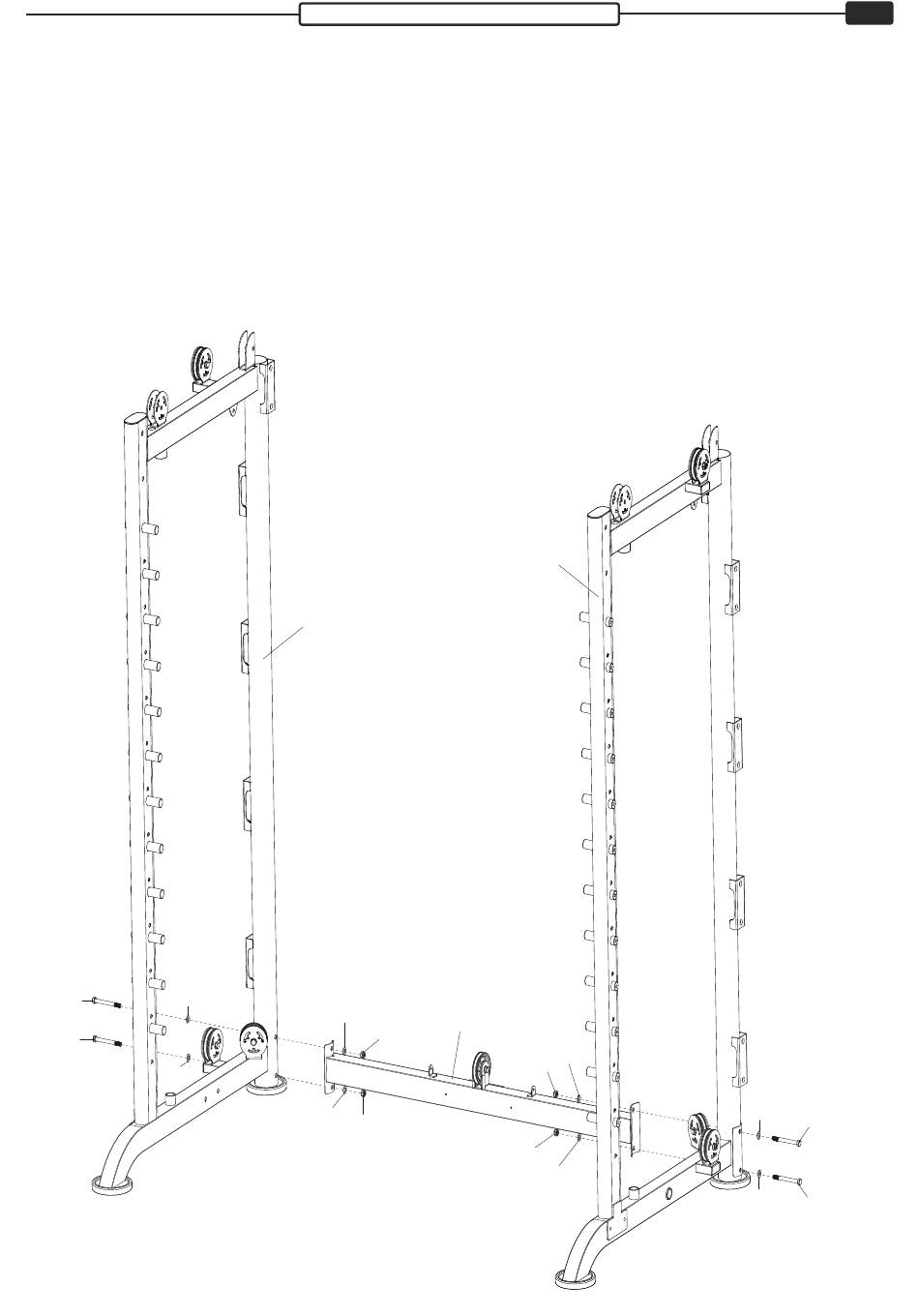

Montageschritt 2:
Verbinden Sie die unteren, hinteren Enden des linken Seitenrahmens (2) und des rechten Seitenrahmens (1)
mit dem Basisrahmen (3)
Verwenden Sie hierzu pro Seite je zwei Sechskantschrauben M10x100 (58),
vier Unterlegscheiben, gewölbt Ø10 (63) und zwei Sicherungsmuttern M10 (60).
Hinweis:
Um die Schrauben (58) durch den Rahmen (1 & 2) zu stecken müssen Sie eventuell die bei Schritt 1
montierten Zuggewichte mit dem Zugseil anheben, da diese sonst die Bohrlöcher blockieren.
1
2
58
63
63
3
60
58
63
60
63
63
63
60
58
60
63
63
58
