Anker Solix Installationsanleitung Seite 5

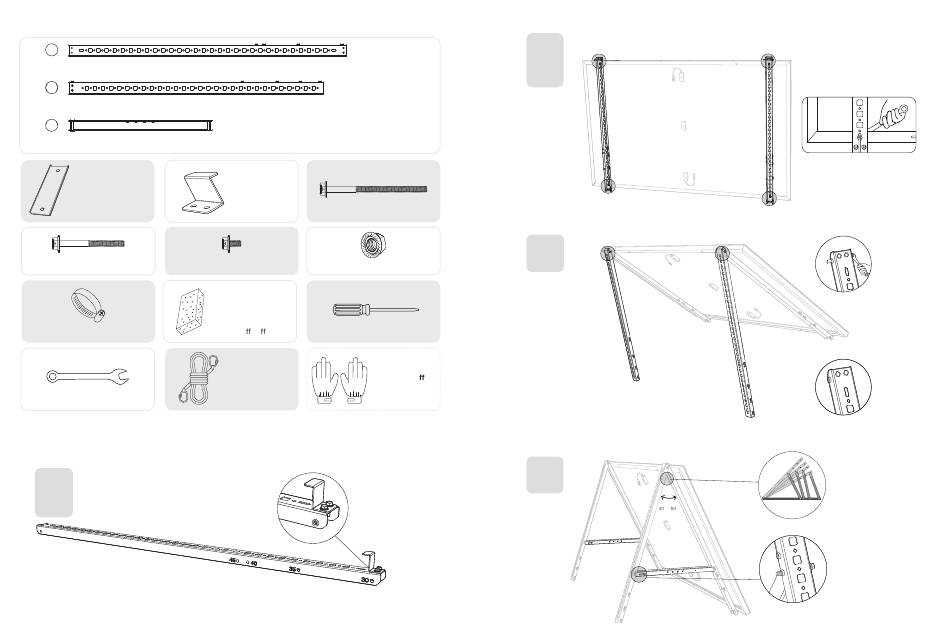

Was Sie brauchen
A
1200
mm
Solarpanel-Tragarm (×4)
B
1100
mm
Vertikales Traggerüst (×4)
C
618
mm
Unterer Tragarm (×4)
E F
Befestigungsklemmen (×8)
I
H
M6*65 Sechskantschrauben mit M6*12 Sechskantschrauben mit
Flansch (×12)
K
L
304 Schlauchklemmen aus
Edelstahl (×10)
O
N
Sechskantschlüssel
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
A x2
F x2
I x4
05 DE
G
M6*100 Sechskantschrauben mit
Endklemmen (×4)
Flansch (×16)
J
M6 Flanschmuttern (×20)
Flansch (×24)
M
Schaumsto pu er (×4)
Kreuzschlitzschraubendreher
(Nicht inbegri en)
Arbeitshandschuhe
Hilfsseil für die Montage
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
A x2
I x4
J x4
3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
B x2
H x2
4. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
C x2
H x4
°~ °
B
C
45 40 35 30
A
DE 06
