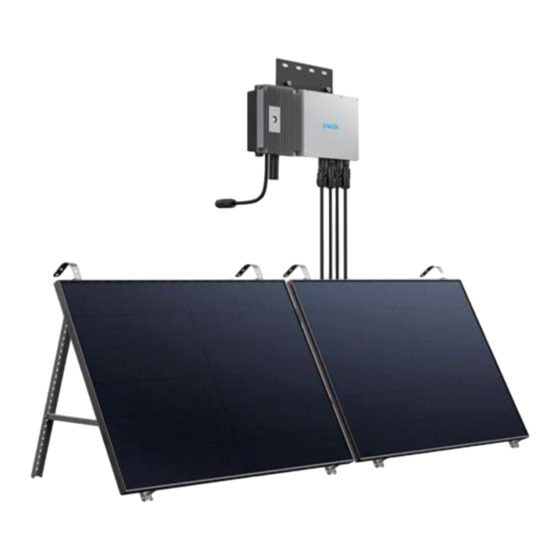

Anker Solix Installationsanleitung
Balkon-solaranlage
Vorschau ausblenden
Andere Handbücher für Solix:
- Installationsanleitung (46 Seiten) ,
- Kurzanleitung (2 Seiten) ,
- Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
-
1
Deutsch
- 1.1 PV-Balkon-Solaranlage - Übersicht über die Installationsschritte Übersicht über die Komponenten
- 1.2 Übersicht über die Komponenten
- 1.3 Vor der Montage
- 1.4 Einen Standort Auswählen
- 1.5 Auf einem Balkon (unter 1,2 M)
- 1.6 Messen der Entfernung
- 1.7 Auf einem Balkon (1,2 M oder Mehr)
- 1.8 LED-Lichtführung
-
2
English
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Verwandte Anleitungen für Anker Solix
Inhaltszusammenfassung für Anker Solix
- Seite 1 Live Charged. For FAQs and more information, please visit: anker.com/support @anker_o cial @Anker Deutschland @AnkerO cial @anker_jp @Anker Japan @Anker_JP @Anker Balcony Solar Power System Balkon-Solaranlage INSTALLATION MANUAL 51005003830 V02...
-
Seite 2: Pv-Balkon-Solaranlage - Übersicht Über Die Installationsschritte Übersicht Über Die Komponenten
We hope this manual helps you with the installation process. If you still need any Solar Panel Tilt Mount Brackets further assistance, our friendly and hassle-free service is always here for you. Solar Panel Microinverter Email: support@anker.com Accessories 36-37 Phone: (DE) +49 (800) 000 2522 Pre-Installation 37-38 Web: http://support.anker.com/de... -
Seite 3: Übersicht Über Die Komponenten
HINWEIS: Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit Strom versorgen kann. • Schritt F: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen. -
Seite 4: Vor Der Montage
Hilfsseil für die Montage Arbeitshandschuhe Sechskantschlüssel Stecker Buchse Schuko-Stecker Solarpanel-Verlängerungskabel Kabelbinder Schuko-Anschlusskabel Vor der Montage 1.5m Wenn Sie die Solaranlage sofort überprüfen und in Betrieb nehmen möchten, sollten Sie die Montage bei sonnigem Wetter durchführen. Wir empfehlen, dass bei der Montage oder Demontage mindestens drei Personen zusammenarbeiten. Einen Standort auswählen Das Solarpanel kann auf dem Balkon oder auf dem Boden montiert werden. - Seite 5 Was Sie brauchen 2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. A x2 1200 I x4 Solarpanel-Tragarm (×4) J x4 1100 Vertikales Traggerüst (×4) Unterer Tragarm (×4) M6*100 Sechskantschrauben mit Befestigungsklemmen (×8) Endklemmen (×4) Flansch (×16) 3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen. B x2 H x2 M6*65 Sechskantschrauben mit...
- Seite 6 Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein 9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. Herunterfallen zu vermeiden.
- Seite 7 ⑥ Koppeln Sie die SSID des Mikrowechselrichters (mit der Bezeichnung MI-XXXXXXXX) in der WLAN-Kopplungsseite mit Ihrem Gerät. Das Standardpasswort lautet 12345678. ⑦ Kehren Sie zur Anker-App zurück Es wird eine Scan-Seite angezeigt; warten Sie eine Weile. ⑧ Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen”...
- Seite 8 Option 2: Neigungswinkel von 0° 2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. A x2 I x4 J x4 Was Sie brauchen 1200 Solarpanel-Tragarm (×4) 3. Ziehen Sie alle Schrauben mit einem Drehmoment von 5 Nm an. N x1 M6*100 Sechskantschrauben mit Befestigungsklemmen (×8) Endklemmen (×4) Flansch (×16)
- Seite 9 1.5m 7. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. K x2 Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
-
Seite 10: Auf Einem Balkon (1,2 M Oder Mehr)
⑥ Koppeln Sie die SSID des Mikrowechselrichters (mit der Bezeichnung MI-XXXXXXXX) in der WLAN-Kopplungsseite mit Ihrem Gerät. Das Standardpasswort lautet 12345678. ⑦ Kehren Sie zur Anker-App zurück Es wird eine Scan-Seite angezeigt; warten Sie eine Weile. ⑧ Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen”... - Seite 11 1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an. 4. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen. Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt. B x2 H x2 A x2 F x2...
- Seite 12 11. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. 8. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil straff gespannt ist. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. K x2 O x1 Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
- Seite 13 ⑥ Koppeln Sie die SSID des Mikrowechselrichters (mit der Bezeichnung MI-XXXXXXXX) in der WLAN-Kopplungsseite mit Ihrem Gerät. Das Standardpasswort lautet 12345678. ⑦ Kehren Sie zur Anker-App zurück Es wird eine Scan-Seite angezeigt; warten Sie eine Weile. ⑧ Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen”...
- Seite 14 Option 2: Neigungswinkel von 0° 2. Legen Sie die Silikon-Pufferkissen auf die U-förmigen Träger. Befestigen Sie dann die U-förmigen Träger am Solarpanel-Tragarm. A x2 D x2 L x2 I x4 Was Sie brauchen 3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. 1200 A x2 Solarpanel-Tragarm (×4)
- Seite 15 9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. 6. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil straff gespannt ist.
- Seite 16 ⑥ Koppeln Sie die SSID des Mikrowechselrichters (mit der Bezeichnung MI-XXXXXXXX) in der WLAN-Kopplungsseite mit Ihrem Gerät. Das Standardpasswort lautet 12345678. ⑦ Kehren Sie zur Anker-App zurück Es wird eine Scan-Seite angezeigt; warten Sie eine Weile. ⑧ Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen”...
- Seite 17 Am Boden 2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. A x2 I x4 J x4 Was Sie brauchen 1200 Solarpanel-Tragarm (×4) 3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen. 1100 B x2 Vertikales Traggerüst (×4) H x2 Unterer Tragarm (×4) M6*100 Sechskantschrauben mit...
- Seite 18 5. Richten Sie das Solarpanel an den Löchern des vertikalen Gerüsts aus, um vier Befestigungspunkte zu markieren. Die 8. Montieren Sie den Mikrowechselrichter an den unteren Tragarm. Montagepunkte auf demselben vertikalen Traggerüst sollten 800 mm (31,4 Zoll) voneinander entfernt sein. I x2 J x4 Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
-
Seite 19: Led-Lichtführung
Ihrem Gerät. Das Standardpasswort lautet 12345678. LED beginnt zu blinken. ⑦ Kehren Sie zur Anker-App zurück Es wird eine Scan-Seite angezeigt; warten Sie eine Weile. ⑧ Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen”...
