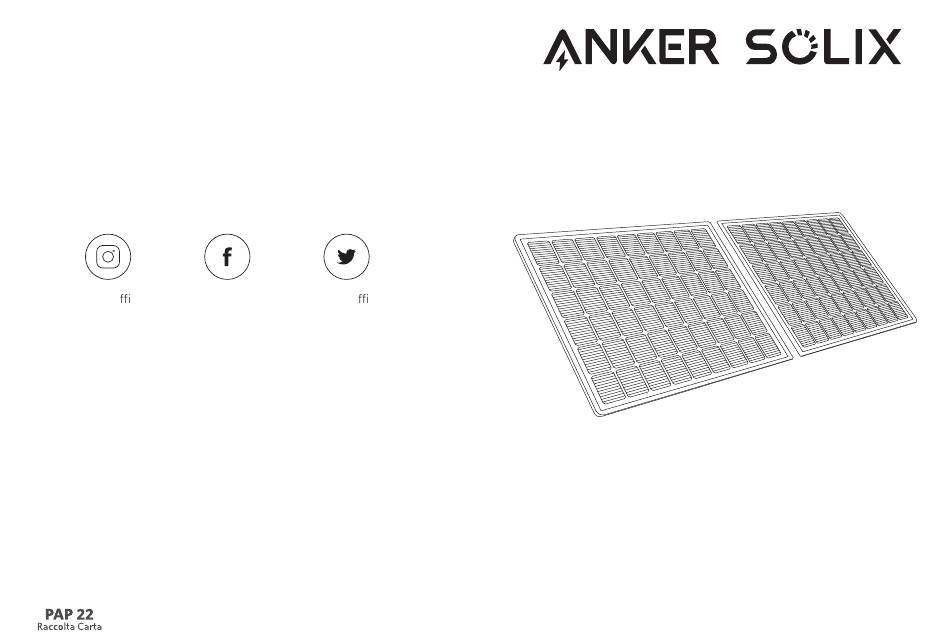

For FAQs and more information, please visit:
anker.com/support
@anker_o cial
@AnkerDeutschland
@AnkerO cial
@anker_jp
@AnkerJapan
@Anker_JP
@Anker

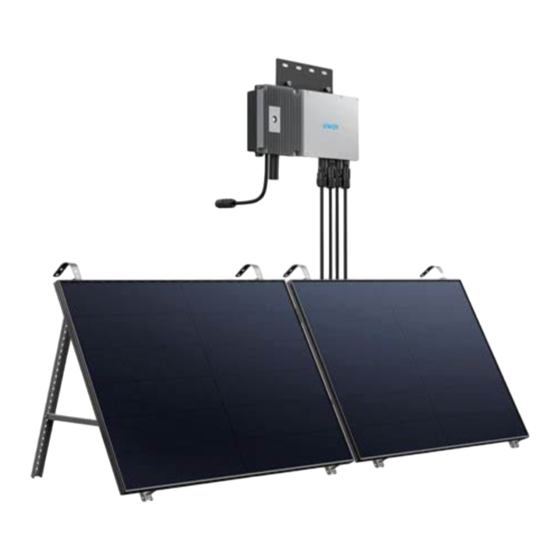

Balcony Solar Power System
Balkonkraftwerk
INSTALLATION MANUAL
51005004216 V01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Anker SOLIX

Inhaltszusammenfassung für Anker SOLIX

  • Seite 1 For FAQs and more information, please visit: anker.com/support @anker_o cial @AnkerDeutschland @AnkerO cial @anker_jp @AnkerJapan @Anker_JP @Anker Balcony Solar Power System Balkonkraftwerk INSTALLATION MANUAL 51005004216 V01...
  • Seite 2 01-42 44-86...
  • Seite 3 Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an unseren freundlichen und unkomplizierten Kundenservice. We hope this manual helps you with the installation process. If you still need any further assistance, our friendly and hassle-free service is always here for you. Email: support@anker.com Phone: (DE) +49 (800) 000 2522...

  • Seite 4: Solarpanel

    HINWEIS: Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit Strom versorgen kann. • Schritt F: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen.

  • Seite 5: Messen Der Entfernung

    Hilfsseil für die Montage Arbeitshandschuhe Sechskantschlüssel Messen der Entfernung Stecker Buchse Schuko-Stecker Bestimmen Sie die Position des Mikrowechselrichters und Solarpanels mit dem Schuko-Anschlusskabel und Verlängerungskabel des Solarpanels. Solarpanel-Verlängerungskabel Kabelbinder Schuko-Anschlusskabel Vor der Montage Wenn Sie die Solaranlage sofort überprüfen und in Betrieb nehmen möchten, sollten Sie die Montage bei sonnigem Wetter durchführen. Wir empfehlen, dass bei der Montage oder Demontage mindestens zwei Personen zusammenarbeiten.
  • Seite 6 Montage 1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an. Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt. Auf einem Balkon (unter 1,2 m) F x2 I x4 A x2 • Stellen Sie sicher, dass das Solarpanel über das Balkongeländer hinausragen kann. M6*12 Sechskantschrauben 1200 Solarpanel-Tragarm...
  • Seite 7 Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein Herunterfallen zu vermeiden. 9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. K x2 304 Schlauchklemmen aus Edelstahl Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.

  • Seite 8: Manueller Modus

    ① Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. ③ Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
  • Seite 9 Option 2: Neigungswinkel von 0° 2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. I x4 J x4 A x2 M6*12 Sechskantschrauben 1200 Solarpanel-Tragarm M6 Flanschmuttern mit Flansch Was Sie brauchen 1200 Solarpanel-Tragarm (×4) 3. Ziehen Sie alle Schrauben mit einem Drehmoment von 5 Nm an. N x1 Sechskantschlüssel M6*100 Sechskantschrauben mit...
  • Seite 10 11. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr Hausnetz anschließen.

  • Seite 11: Auf Einem Balkon (1,2 M Oder Mehr)

    ① Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach 1200 „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. Solarpanel-Tragarm (×4) ③ Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
  • Seite 12 1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an. 5. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird. Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt. Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
  • Seite 13 Hilfsseil für die Montage 11. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. K x2 9. Hängen Sie das Solarpanel an das Balkongeländer und passen Sie die U-förmigen Träger manuell an die Form des Balkongeländers an.
  • Seite 14 ① Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. ③ Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
  • Seite 15 Option 2: Neigungswinkel von 0° 2. Legen Sie die Silikon-Pufferkissen auf die U-förmigen Träger. Befestigen Sie dann die U-förmigen Träger am Solarpanel-Tragarm. I x4 J x4 A x2 M6*12 Sechskantschrauben 1200 Solarpanel-Tragarm M6 Flanschmuttern mit Flansch 3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. J x4 A x2 I x4...
  • Seite 16 6. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil straff gespannt ist. O x1 9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer. Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. Hilfsseil für die Montage K x2 304 Schlauchklemmen aus Edelstahl 7.
  • Seite 17 ① Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. ③ Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
  • Seite 18 Am Boden 2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel. I x4 J x4 A x2 M6*12 Sechskantschrauben 1200 Solarpanel-Tragarm M6 Flanschmuttern mit Flansch Was Sie brauchen 1200 Solarpanel-Tragarm (×4) 1100 3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen. Vertikales Traggerüst (×4) B x2 Unterer Tragarm (×4)
  • Seite 19 5. Richten Sie das Solarpanel an den Löchern des vertikalen Gerüsts aus, um vier Befestigungspunkte zu markieren. Die 8. Montieren Sie den Mikrowechselrichter an den unteren Tragarm. Montagepunkte auf demselben vertikalen Traggerüst sollten 800 mm (31,4 Zoll) voneinander entfernt sein. J x2 I x2 M6*12 Sechskantschrauben M6 Flanschmuttern...
  • Seite 20 ① Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. ③ Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
  • Seite 21 Montage ohne Solarpanel- Neigungshalterungen 35 DE DE 36...

  • Seite 22: Pv-Balkon-Solaranlage - Übersicht Über Die Installationsschritte

    Messen der Entfernung Strom versorgen kann. • Schritt F: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die Bestimmen Sie die Position des Mikrowechselrichters und Solarpanels mit dem Schuko-Anschlusskabel und Verlängerungskabel Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen.
  • Seite 23 2. Wählen Sie einen geeigneten Ort für die Installation des Mikro-Wechselrichters. Hinweis: : Die Vorderseite des Mikro-Wechselrichters (mit dem Anker-Logo) sollte nach außen zeigen. Der Mikro-Wechselrichter kann mit der Edelstahl-Schlauchklemme und den Muttern installiert werden.* *Die Edelstahl-Schlauchklemmen und Muttern sind nicht im Lieferumfang enthalten.

  • Seite 24: Anleitung Zu Den Led-Anzeigen

    (GFDI) in der PV-Anlage wird erkannt. geerdet ist, oder wenden Sie sich an den „Anker“, um die App herunterzuladen. ② Melden Sie sich bei Ihrem Anker-Konto an. Anker-Support. ③ Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
