Anker SOLIX Solarbank 2 E1600 Pro Anleitung
All-in-one balkonkraftwerk mit speicher
Vorschau ausblenden
Andere Handbücher für SOLIX Solarbank 2 E1600 Pro:
- Bedienungsanleitung (17 Seiten) ,
- Benutzerhandbuch (15 Seiten) ,
- Montageanleitung (54 Seiten)
Verwandte Anleitungen für Anker SOLIX Solarbank 2 E1600 Pro
Inhaltszusammenfassung für Anker SOLIX Solarbank 2 E1600 Pro

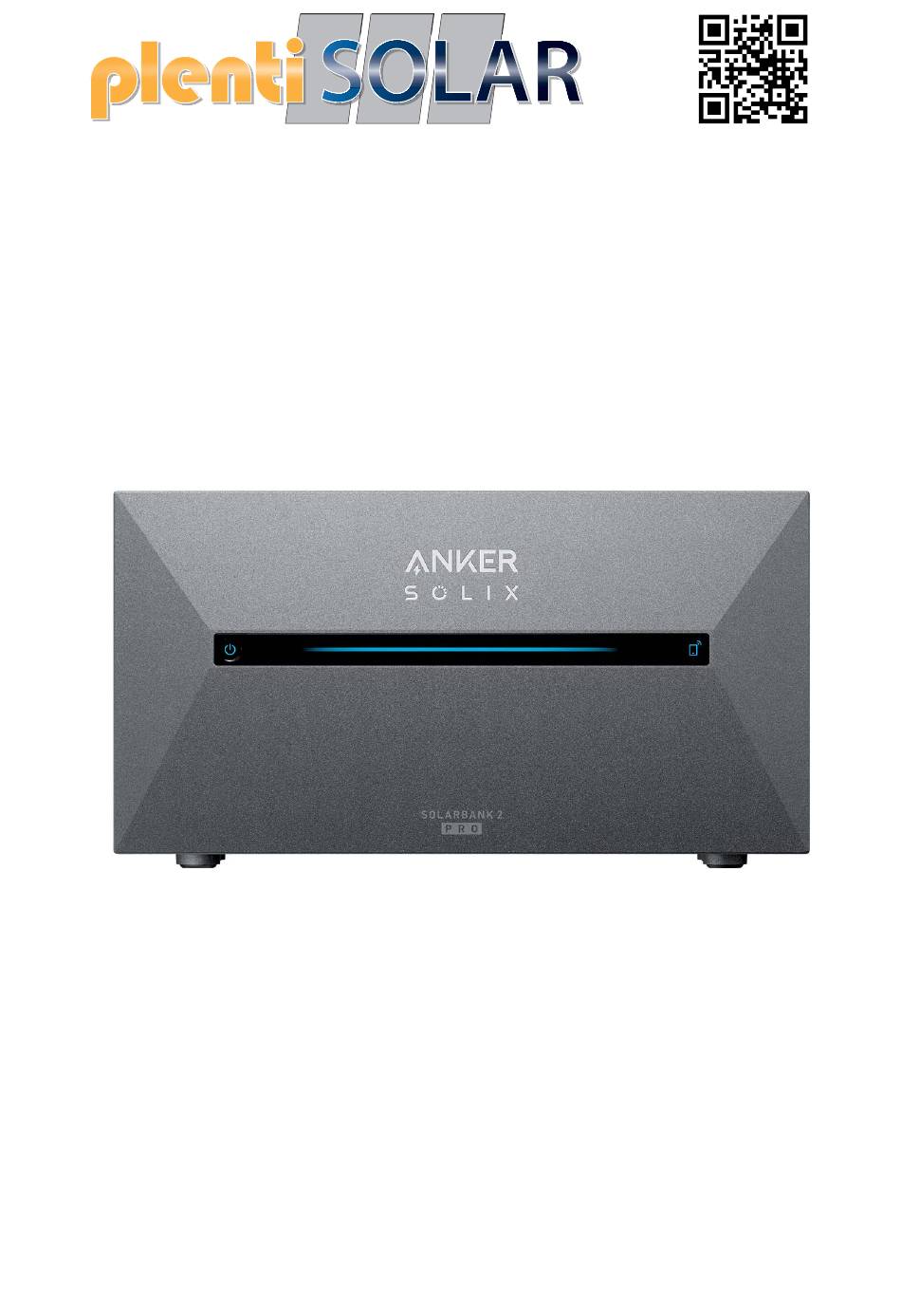

- Seite 1 Erneuerbare Energie Anker SOLIX Solarbank 2 E1600 Pro 2400W All-in-One Balkonkraftwerk mit Speicher Anleitung Halogenkauf LIGHTECH GmbH Schlehenweg 4 • 29690 Schwarmstedt www.plentisolar.de Stand: 14.03.2025...
-
Seite 2: Übersicht
Warnzeichen Info zu dieser Anleitung Unboxing Vor der Installation prüfen Lieferumfang der Anker SOLIX Solarbank 2 E1600 Pro Optionales Zubehör Übersicht Produktübersicht Bedienelemente Anleitung zu den LED-Anzeigen Installieren der Solarbank Installationsort auswählen Werkzeuge und Zubehör Installation Elektrische Anschlüsse Anschließen der Kabel... -
Seite 3: Warnzeichen
Sie die Modellnummer des Geräts. Wenn Sie Schäden feststellen oder es sich beim Modell nicht um das angeforderte handelt, packen Sie das Gerät nicht aus und wenden Sie sich so schnell wie möglich an den Kundendienst von Anker. Liefergegenstände prüfen Überprüfen Sie nach dem Auspacken, ob die gelieferten Gegenstände intakt und vollständig sind und keine... -
Seite 4: Lieferumfang Der Anker Solix Solarbank 2 E1600 Pro
Lieferumfang der Anker SOLIX Solarbank 2 E1600 Pro Modell: A17C1 Anker SOLIX Solarpanel- Anker SOLIX Solarbank 2 Verlängerungskabel (3 m) Anker SOLIX AC Kabel mit E1600 Pro (×8) Schuko (5 m) Selbstdichtende Steckschlüssel zum L-förmige Wandhalterung Expansionsschrauben M5×60 Entfernen PV-Stecker (×2) -
Seite 5: Produktübersicht
Übersicht Produktübersicht Ein-/Aus-Taste IoT-Taste Netzstatus-LED IoT-Status-LED Betriebsstatus-LED PV-Anschlüsse für PV-Eingang 1 PV-Anschlüsse für PV-Eingang 2 PV-Anschlüsse für PV-Eingang 3 PV-Anschlüsse für PV-Eingang 4 Netzgekoppeltes Terminal Backup-Terminal Schutzleiter-Schraubenloch (Schutzleiter sollte mindestens 4 mm² betragen) -
Seite 6: Bedienelemente
Bedienelemente Taste Aktion Funktion 4 Sekunden lang drücken Solarbank einschalten 2 Sekunden lang gedrückt Solarbank ausschalten halten Einmal drücken, wenn Überprüfen Sie den aktuellen eingeschaltet Batteriestand Aktivieren Sie die Einmal drücken Internetverbindung 2 Sekunden lang gedrückt Deaktivieren Sie die halten Internetverbindung 7 Sekunden lang gedrückt Zurücksetzen von Bluetooth und... -
Seite 7: Installationsort Auswählen
Solarbank 2 E1600 Pro Erweiterungsakku ×1 ×2 ×3 ×4 ×5 Energie 1600Wh 3200Wh 4800Wh 6400Wh 8000Wh 9600Wh 2. Abbildung der Abmessungen des Geräts: Abbildung: Anker SOLIX Solarbank 2 E1600 Pro 254mm 460mm 249mm Abbildung: Anker SOLIX BP1600 Erweiterungsakku 233mm 460mm 217.5mm... -
Seite 8: Werkzeuge Und Zubehör
Werkzeuge und Zubehör Anker SOLIX Solarbank 2 Mehrere Anker SOLIX L-förmige Wandhalterung E1600 Pro BP1600 Erweiterungsakkus (×2) Selbstdichtende Kombi- Expansionsschrauben Feste Halterung Kreuzschlitzschrauben M5×60 (×2) M5×10 (×2) Hinweis: Die folgenden Komponenten sind nicht in diesem Paket enthalten. Bitte vergewissern Sie sich, dass sie vor der Installation und dem elektrischen Anschluss bereit sind. - Seite 9 2. Verwenden Sie einen Kreuzschlitzschraubendreher, um den Gummistopfen an der Unterseite der Solarbank und der Erweiterungsakkus aufzuhebeln. Hinweis: Wenn Sie den unteren Akkupack oder nur eine Solarbank installieren, entfernen Sie bitte nicht den unteren Gummistopfen, um Wasserschäden am Gerät zu vermeiden. 3.
- Seite 10 4. Befestigen Sie die L-förmige Wandhalterung an beiden Seiten des ersten Erweiterungsakkus unter der Solarbank mit Kombi-Kreuzschlitzschrauben M5×10. Die L-förmige Wandhalterung kann an der Vorder- oder Rückseite montiert werden. 5. Markieren Sie die Position der Bohrlöcher auf beiden Seiten und verwenden Sie eine Bohrmaschine mit einem 8- Bohrer und einer Tiefe von 60 mm.
- Seite 11 6. Klopfen Sie mit einem Hammer die Kunststoffhülse der selbstschneidenden Schraube M5×60 in das Loch, und verwenden Sie dann einen Kreuzschlitzschraubendreher, um die selbstschneidende Schraube M5×60 am L-förmigen Wandmontagebeschlag zu befestigen. 7. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Kombi-Kreuzschlitzschrauben M5×10 an der L-förmigen Wandhalterung zu befestigen.
-
Seite 12: Anschließen Der Kabel
Hinweis: · Der Netzanschluss muss an eine geerdete Steckdose angeschlossen werden, sonst besteht das Risiko eines Stromschlags. Alternativ dazu sollte das Gehäuse geerdet werden. Der Erdungspunkt ist unten abgebildet. · Elektrische Anschlüsse Anschließen der Kabel Die folgenden Schritte beschreiben die Installation einer Solarbank 2 E1600 Pro mit vier Solarpanelen als Beispiel. PV-Anschlüsse - PV-Anschlüsse+ PV-Anschlüsse +... -
Seite 13: Einschalten Der Solarbank
3. Verbinden Sie jeden Satz PV-Module mit jedem Satz PV-Eingangsanschlüsse in der Solarbank mit dem mitgelieferten Anker SOLIX Solarpanel-Verlängerungskabel (3m). Solar Panels Anker SOLIX Solarbank 2 E1600 Pro Schalten Sie niemals zwei oder mehr Komponenten in Reihe, da die Eingangsspannung dadurch 60V überschreitet und das Gerät beschädigt wird. -
Seite 14: Die App Herunterladen
Seite des Geräts und drücken Sie 2 Sekunden lang die Ein-/Aus-Taste. Verwendung der App Die App herunterladen Suchen Sie nach „Anker“ und laden Sie die App im App Store oder bei Google Play herunter. Oder scannen Sie den QR- Code unten, um zum entsprechenden App-Store zu gelangen. -
Seite 15: Konto-Registrierung
Sie können sich über Ihr Anker-Konto, Amazon oder Apple ID anmelden. Wenn Sie noch kein Anker-Konto haben, können Sie auf [Registrieren] tippen, um ein Konto zu registrieren: Bitte bereiten Sie eine E-Mail für den Registrierungsprozess vor. Passwörter müssen aus 8-20 Zeichen bestehen und Groß- und Kleinbuchstaben, Zahlen und Symbole enthalten. - Seite 16 Schritt 2 Drücken Sie die rechte Taste auf dem Gerät und aktivieren Sie den WLAN-Modus. · Wenn die IoT-Leuchte blinkt, befindet sich das Gerät im Konfigurationsmodus. · Wenn das Gerät für WLAN konfiguriert ist und Sie es zurücksetzen möchten, können Sie die IoT-Taste 7 Sekunden lang gedrückt halten.
- Seite 17 Schritt 4 Die Anker-App sucht automatisch nach Ihrer Solarbank.Sobald das Gerät gefunden wird, wird es auf der Liste angezeigt. · Vergewissern Sie sich, dass die Bluetooth-Funktion Ihres Telefons eingeschaltet ist und die Anker-App die Berechtigung hat, auf Bluetooth und WLAN zuzugreifen.
- Seite 18 Schritt 5 Nachdem Sie die Solarbank über Bluetooth verbunden haben, sollten Sie ein WLAN-Netzwerk für das Gerät auswählen. Wählen Sie das WLAN-Netzwerk aus der Liste aus und geben Sie das Passwort ein. · Das Gerät unterstützt nur 2,4-GHz-WLAN. · Stellen Sie sicher, dass das Passwort korrekt ist.
-
Seite 19: Heimgeräte Hinzufügen (Optional)
· Prüfen Sie, ob der WLAN-Router normal funktioniert. · Stellen Sie den Router näher an das Gerät. · Stellen Sie sicher, dass das WLAN-Passwort korrekt ist. Heimgeräte hinzufügen (optional) Wenn Sie ein Anker SOLIX Smart Meter gekauft haben, scannen Sie bitte den QR-Code unten für weitere Informationen. -
Seite 20: Firmware-Aktualisierung
Das Anker SOLIX Smart Meter kann dem Heimsystem hinzugefügt werden, indem Sie das folgende Verfahren befolgen. Wenn Sie keine Geräte hinzufügen müssen, können Sie den Vorgang überspringen, indem Sie auf [Überspringen] klicken. 1. Klicken Sie auf [Start], um den Prozess des Hinzufügens von Heimgeräten zu beginnen. -
Seite 21: Initialisierung Der Stromversorgungseinstellung
Initialisierung der Stromversorgungseinstellung 1. Tippen Sie auf [Erstellen], um ein System für das zuvor hinzugefügte Gerät zu erstellen. 2. Sie können den Energieplan des Systems zunächst mit den folgenden Optionen einrichten: · Eigenverbrauch: Die Solarbank führt die Lade- und Entladevorgänge auf der Grundlage des Echtzeit-Strombedarfs der Verbraucher im Haushalt, der vom Smart Meter ermittelt wird, intelligent durch. - Seite 22 Benutzerdefinierter Modus Wählen Sie den benutzerdefinierten Modus und klicken Sie dann auf die Schaltfläche darunter: 1. Tippen Sie auf [Einstellungen], um die Seite mit den Energieplaneinstellungen aufzurufen, auf der alle von Ihnen eingerichteten Pläne aufgelistet sind.Wenn es keine geplanten Einstellungen gibt, gibt die Solarbank jederzeit 200W an die Verbraucher im Haushalt ab.
-
Seite 23: Häufig Gestellte Fragen
A: Nein. Schalten Sie niemals zwei oder mehr Komponenten in Reihe, da die Eingangsspannung dadurch 60V überschreitet und das Gerät beschädigt wird. Solar Panels Anker SOLIX Solarbank 2 E1600 Pro Schalten Sie niemals zwei oder mehr Komponenten in Reihe, da die Eingangsspannung dadurch 60V überschreitet und das... -
Seite 24: Technische Daten
Technische Daten Änderungen der technischen Daten ohne Vorankündigung vorbehalten. Modell A17C1 Nennkapazität 100Ah/1600Wh Wiederaufladbarer Li-Ion-Akku LifePO4 Kabellose Verbindung Bluetooth, 2,4-GHz-WLAN Max. PV-Eingangsspannung 60VDC Max. PV-Eingangsstrom 16ADC (pro Kanal) Max Isc PV 20ADC Max. MPPT-Eingangsleistung 2400W PV-Terminal Betriebsspannungsbereich 16 bis 60 VDC Anzahl MPPT Max. - Seite 25 PRODUKT: TSM-NEG9R.25 DOPPELGLAS N-Typ i-TOPCon MODUL LEISTUNGSBEREICH: 425–450 W 450 W 0/+5 W 22,5 % MAXIMALE NENNLEISTUNG POSITIVE LEISTUNGSTOLERANZ MAXIMALER WIRKUNGSGRAD Hervorragende Optik Hervorragende Op • Entwickelt mit Fokus auf Ästhetik • Entwickelt mit Fokus a • Übernimmt das preisgekrönte, komplett schwarze Design •...
- Seite 26 DOPPELGLAS N-Typ i-TOPCon MODUL ABMESSUNGEN DES PV-MODULS (Einheit: mm) 1 134 1 134 1134 1134 1095 1095 I-V KURVEN DES PV-MODULS (440 W) 1000W/m2 4- 9×14 4-Φ9×14 Montage- bohrung 800W/m2 Typenschild 600W/m2 400W/m2 200W/m2 Anschluss- dose Spannung (V) 8-Erdungs- bohrung P-V KURVEN DES PV-MODULS (440 W) 8-Abfluss- öffnungen...
-
Seite 27: Anleitung
Erneuerbare Energie Anker SOLIX Smart Meter für SOLIX Solarbank 2 E1600 Pro Plus und AC Anleitung Halogenkauf LIGHTECH GmbH Schlehenweg 4 • 29690 Schwarmstedt www.plentisolar.de Stand: 14.03.2025... -
Seite 28: Installieren Des Smart Meters
Haftungsausschluss Übersicht Produktübersicht Installieren des Smart Meters Installationsanleitung Anschließen der Kabel LED-Anzeige Verwendung der App Die App herunterladen Konto-Registrierung Netzwerkkonfiguration Ein Gerät hinzufügen Firmware-Aktualisierung Einstellung des Energieplans Zurücksetzen der Netzwerkkonfiguration Spezifikationen... -
Seite 29: Haftungsausschluss
LAN-Verbindungen gesteuert und überwacht werden. Für die Einbindung kann eine Bluetooth-Verbindung verwendet werden. Der Anker SOLIX Smart Meter ist ein auf einer DIN-Schiene montierbarer Stromzähler. Das Gerät meldet die gespeicherte Energie sowie die Daten zu Spannung, Strom und Leistungsfaktor in Echtzeit. Es speichert die Daten in einem nichtflüchtigen Speicher für den späteren Abruf von mindestens 60 Tagen mit einer Datenauflösung von 1 Minute. - Seite 30 VORSICHT Lassen Sie Kinder nicht mit den an das Gerät angeschlossenen Tasten/Schaltern spielen. Halten Sie die Geräte zur Fernsteuerung der Anker SOLIX-Produkte von Kindern fern. Anschließen der Kabel Rasten Sie den Stromwandler an den Phasenkabeln auf der Haushaltsseite ein. Die Kabel sind dick, und die Spezifikationen für die Haushaltsseite L1/L2/L3 sind 63 A mit einem Maximum von 100 A.
- Seite 31 0 0 0 0 0 0 1. Bestimmen Sie zunächst die Eingangsphasen. Unter normalen Umständen ist die braune Phase der stromführende Leiter L1, die schwarze Phase der stromführende Leiter L2, die graue Phase der stromführende Leiter L3 und die blaue Phase der Neutralleiter N.
- Seite 32 3. Tragen Sie isolierende Handschuhe (vom Benutzer bereitgestellt), und nehmen Sie das Smart Meter und den Stromwandler aus der Verpackung. 4. Setzen Sie das Smart Meter in die Verteilerkastenschiene ein und vergewissern Sie sich, dass es sicher befestigt ist. 5. Bereiten Sie das Spannungskabel in der entsprechenden Farbe vor, schließen Sie dann das Spannungskabel von einem unbenutzten Loch des Leistungsschalters an und verbinden Sie es mit dem Loch des entsprechenden Smart Meters.
- Seite 33 6. Schließen Sie das Stromwandlerkabel an die Stromwandlerbuchse an. 7. Rasten Sie den Stromwandler an den Phasen L1/L2/L3 ein. Hinweis: Achten Sie auf die Stromrichtung. • Rasten Sie den Stromwandler von L1 an L1 in Stromrichtung ein. • Rasten Sie den Stromwandler von L2 an L2 in Stromrichtung ein. •...
- Seite 34 30 Minuten für die Netzwerkkonfiguration verwendet, wird es automatisch ausgeschaltet. Verwendung der App Die App herunterladen Suchen Sie nach „Anker“ und laden Sie die Anker-App im App Store oder bei Google Play herunter. Oder scannen Sie den QR- Code unten, um zu Ihrem App-Store zu gelangen. Konto-Registrierung Auswahl der Region Nach dem erfolgreichen Start der App gelangen Sie auf die Anmeldeseite.
- Seite 35 Registrieren/Anmelden Sie können sich über Ihr Anker-Konto, Amazon oder Apple ID anmelden. Wenn Sie noch kein Anker-Konto haben, tippen Sie auf [Registrieren] tippen, um ein Konto zu registrieren: Bitte geben Sie Ihre E-Mail-Adresse für den Registrierungsvorgang ein. Passwörter müssen 8-20 Zeichen, Groß- und Kleinbuchstaben, Zahlen und Symbole enthalten.
- Seite 36 • Wenn Sie das Gerät manuell suchen möchten, können Sie in der Zeile „Geräte manuell hinzufügen“ auf [Zubehör] tippen. Schritt 3 Nachdem Sie das Smart Meter über Bluetooth verbunden haben, sollten Sie ein WLAN-Netzwerk für das Gerät auswählen. Wählen Sie das WLAN-Netzwerk aus der Liste aus und geben Sie das Passwort ein. •...
- Seite 37 Firmware-Aktualisierung Vergewissern Sie sich, dass alle Ihre Geräte für WLAN konfiguriert sind und eine stabile Netzwerkverbindung besteht. 1. Wenn es ein wichtiges Update für die Firmware des Smart Meters gibt, wird die App Sie durch den Prozess führen. Vergewissern Sie sich, dass Ihre Geräte eingeschaltet und mit WLAN verbunden sind, bevor Sie die Aktualisierung durchführen.
- Seite 38 Rufen Sie die Modusauswahl über die Verknüpfung „Energieplan“ auf der Startseite auf: • Eigenverbrauch: In diesem Modus berechnet das Smart Meter den Strombedarf für die Verbraucher im Haushalt und sendet ihn an die Solarbank, um die Solarenergie effizient zu nutzen. Die überschüssige Energie wird im Akku gespeichert.
- Seite 39 Anmerkungen: • Sie können einen Energieplan für mehrere Geräte mit verschiedenen wiederkehrenden Daten hinzufügen. • Stellen Sie sicher, dass Ihr Gerät mit dem WLAN verbunden ist, wenn Sie einen Stromverbrauchsplan speichern, um den Plan zu synchronisieren. • Im Eigenverbrauchsmodus schaltet die Solarbank, wenn das Smart Meter offline geht oder fehlerhaft funktioniert, automatisch in den benutzerdefinierten Modus um, um einen Sicherungs-Energieplan zu erstellen.
- Seite 40 Montageset Verstellbare Flachdach-Halterung für 1 Solarmodul Art.-Nr.: PSBOXHALTER MONTAGEANLEITUNG Halogenkauf LIGHTECH® GmbH Schlehenweg 4 29690 Schwarmstedt Stand 27.10.2023...
- Seite 41 Montageset Verstellbare Flachdach Halterung für 1 Solarmodul Sicherheitshinweise Das plenti Solar BOX Pro Montagesystem wird auf Dächern installiert und ist ganzjährig Wind und Schnee ausgesetzt. Durch eine PV-Anlage wird das jeweilige Gebäude stärker belastet. Überprüfen Sie, ob die Statik des Gebäude einer zusätzlichen Belastung standhalten kann. Das kann anhand einer Auslegungsberechnung ermittelt werden.
- Seite 42 Montageset Verstellbare Flachdach Halterung für 1 Solarmodul Montage Schritt 1: Montage der Halteklemmen Schritt 2: Montage des Ständerwerks (Bügel) Verstellbar für Modulbreiten von 103 cm - 113 cm Schritt 3: Einsetzen in die Grundplatte und Anbringen des Ballast Gesamtgewicht ca. 125 kg...
- Seite 43 Erneuerbare Energie E U - K O N F O R M I T Ä T S E R K L Ä R U N G E U D e c l a r a t i o n o f c o n f o r m i t y Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
