Übersicht Über Die Komponenten - Anker Solix Installationsanleitung

PV-Balkon-Solaranlage – Übersicht über die Installationsschritte
• Schritt A: Finden Sie einen geeigneten Standort für die Installation der PV-Balkon-Solaranlage.
• Schritt B: Installieren Sie das erste Solarpanel.
• Schritt C: Montieren Sie den Mikrowechselrichter.
• Schritt D: Installieren Sie das zweite Solarpanel.
• Schritt E: Verbinden Sie das Solarpanel und den Mikrowechselrichter mit dem Verlängerungskabel des Solarpanels. Warten
Sie dann 90 Sekunden.
HINWEIS: Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
• Schritt F: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die
Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen.
HINWEIS: Dieser Schritt muss durchgeführt werden, während das Stromnetz Ihres Hauses Strom führt.
• Schritt G: Nach 20 Minuten erhalten Sie Daten von der PV-Balkon-Solaranlage auf Ihrer Anker-App.
HINWEIS: Gemäß den behördlichen Vorschriften und zur Gewährleistung der Sicherheit darf der Mikrowechselrichter erst dann in
Betrieb genommen werden, wenn er 5 Minuten lang an ein Stromnetz angeschlossen ist. Um die Genauigkeit der Daten zu
verbessern, überprüft und validiert das System die Daten 15 Minuten lang, bevor es sie in der App anzeigt.

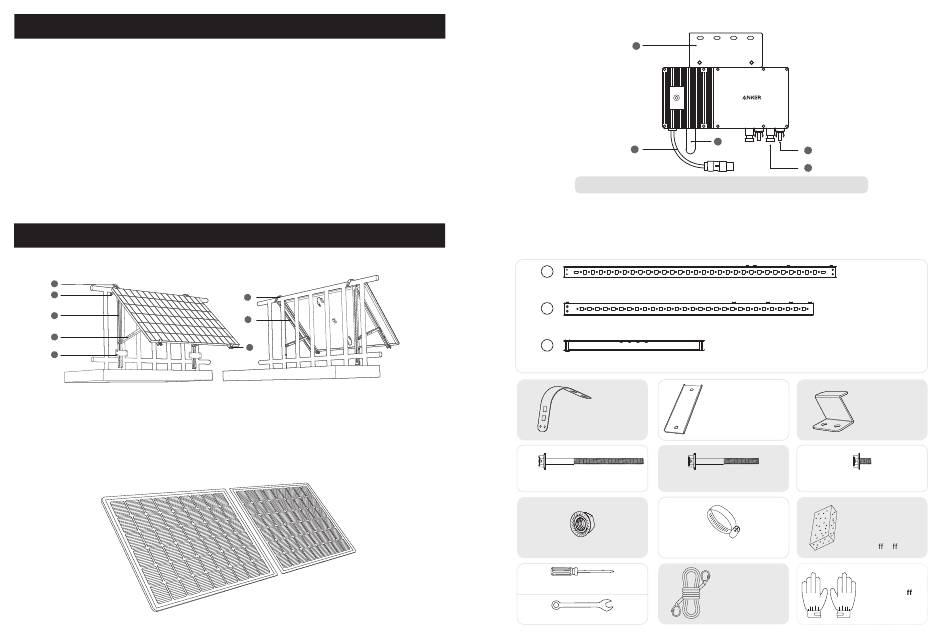

Übersicht über die Komponenten
Halterungen für die Neigung von Solarpanelen
1
2
3
4
5
1. 304 Schlauchklemmen aus Edelstahl (K)
2. U-förmiger Träger (D)
3. Vertikales Traggerüst (B)
4. Unterer Tragarm (C)
Solarpanel
01 DE
8
7
6
5. Befestigungsklemme (E)
6. Endklemmen (F)
7. Solarpanel-Tragarm (A)
8. Silikon-Pufferkissen (L)
Mikrowechselrichter
1
2
Hinweis: Das Aussehen des Produkts variiert je nach Anbieter und Charge.
1. Montage 3. WLAN-Modul
2. AC-Stecker 4. QC4-Buchse
Zubehör
A
1200
mm
Solarpanel-Tragarm (×4)
B
1100
mm
Vertikales Traggerüst (×4)
C
618
mm
Unterer Tragarm (×4)
E
D
U-förmiger Träger(×4)
G H
M6*100 Sechskantschrauben mit M6*65 Sechskantschrauben mit
Flansch (×16)
K
J
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
O
M
Kreuzschlitzschraubendreher
N
Sechskantschlüssel
P Q
Stecker Buchse
3
5
4
5. QC4-Stecker
F
Befestigungsklemmen (×8)
Endklemmen (×4)
I
M6*12 Sechskantschrauben mit
Flansch (×12) Flansch (×24)
L
Schaumsto pu er (×4)
Edelstahl (×10)
(Nicht inbegri en)
Hilfsseil für die Montage Arbeitshandschuhe
R
Schuko-Stecker
DE 02
