CAN-KOMMUNIKATION ZWISCHEN BATTERY FLEX BASE UND ACS HERSTELLEN
• CAN Verbindung zwischen Battery flex base und ACS per Patchkabel herstellen
HINWEIS
Verwenden Sie für die CAN-Kommunikation zwischen AC-Sensor und Battery flex base zwingend ein Netzwerk-
kabel (mind. Cat.5e) denn die Adern des High und Low-Signals sind miteinander verdrillt auszuführen. Max.
mögliche Kabellänge beträgt 25 m.
HINWEIS
Falls Sie statt eines Patchkabels ein Netzwerk-Verlegekabel verwenden, sind die entsprechenden konfektionier-
baren RJ-45 Stecker über den Solarwatt Webshop erhältlich (DELOCK 86287 RJ45 Stecker).

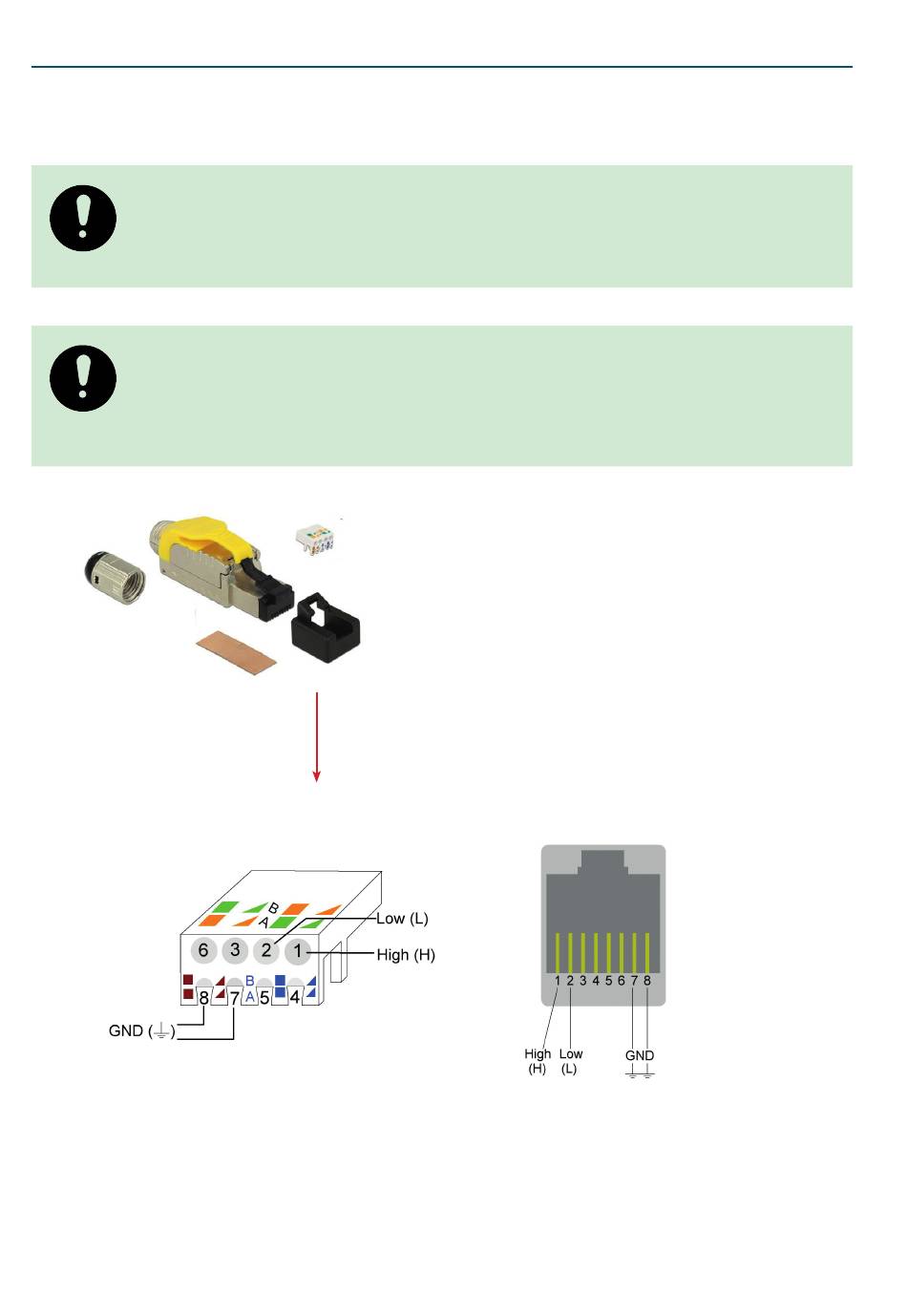

Achten Sie darauf, dass der Anschluss der Adern H (Ader 1), L (Ader 2) und GROUND (Ader 7 oder 8) an Battery
flex base und am AC-Sensor mit der gleichen Zuordnung (siehe Abbildung unten) erfolgen muss.
PIN-Belegung für CAN (RJ45) am Battery
flex base
Änderungen vorbehalten | © 2021 SOLARWATT GmbH
PIN-Belegung für CAN (RJ45) am
AC-Sensor Flex
