Systemaufbau

AUFBAU DES GESAMTSYSTEMS

Das System Battery flex AC-1 setzt sich aus den Haupt-
komponten Battery flex base AC-1, ein einphasiger Bat-
teriewechselrichter zur AC-seitigen Einbindung und den
Batteriemodulen Battery flex pack zusammen. Die Batte-
riemodule sind in den Varianten Battery flex middle pack
und Battery flex top pack verfügbar.
Mit dem Batteriewechselrichter Battery flex AC-1 können
zwei bis acht Batteriemodule vom Typ Battery flex pack
betrieben werden. Dabei ist zu beachten, dass jeweils min-
destens ein top pack und mindestens ein bis sieben middle
Änderungen vorbehalten | © 2021 SOLARWATT GmbH
packs installiert werden können.
Pro Batteriemodul steht eine nutzbare Energiemenge von
2,4 kWh zur Verfügung. Die Systemleistung bei Ladung und
Entladung skaliert durch die serielle Einbindung der Batte-
riemodule in Abhängigkeit der Anzahl an Batteriemodulen.
Das System wird mittels beiliegender Wandhalter an eine
Wand montiert. Optional bietet Solarwatt eine Halterung
für eine Bodenmontage an.

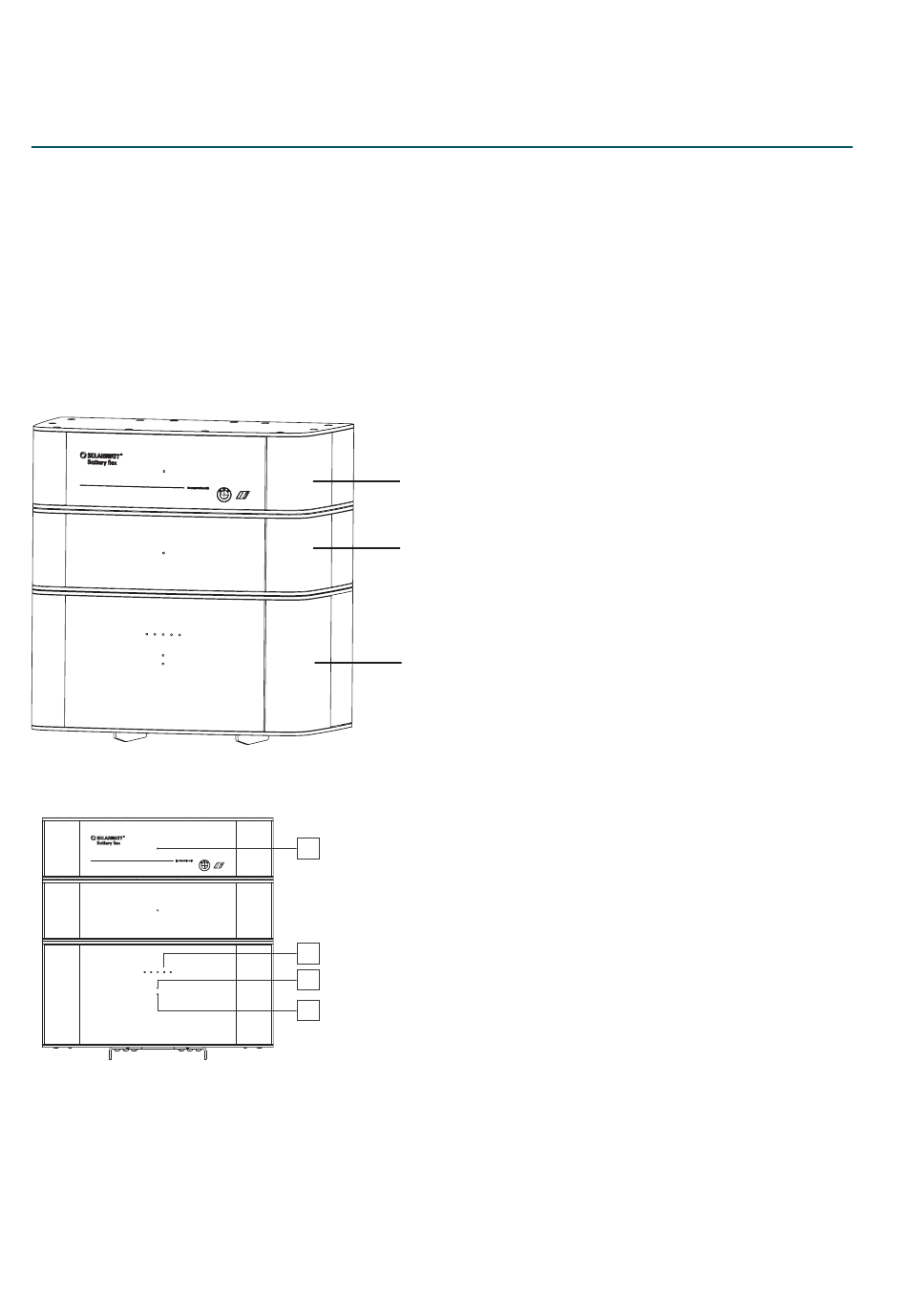

Battery flex top pack (Batteriemodul)
1 x pro System
Battery flex middle pack (Batteriemodul)
1 bis max. 7 x pro System
Battery flex base AC-1 (Batteriewechselrichter)
1
1 Batterie LED
2 Performance LEDs
3 Bluetooth LED
4 Status LED
2
3
4
